完整版110kv变电所电气一次部分设计81893VIP专享VIP免费

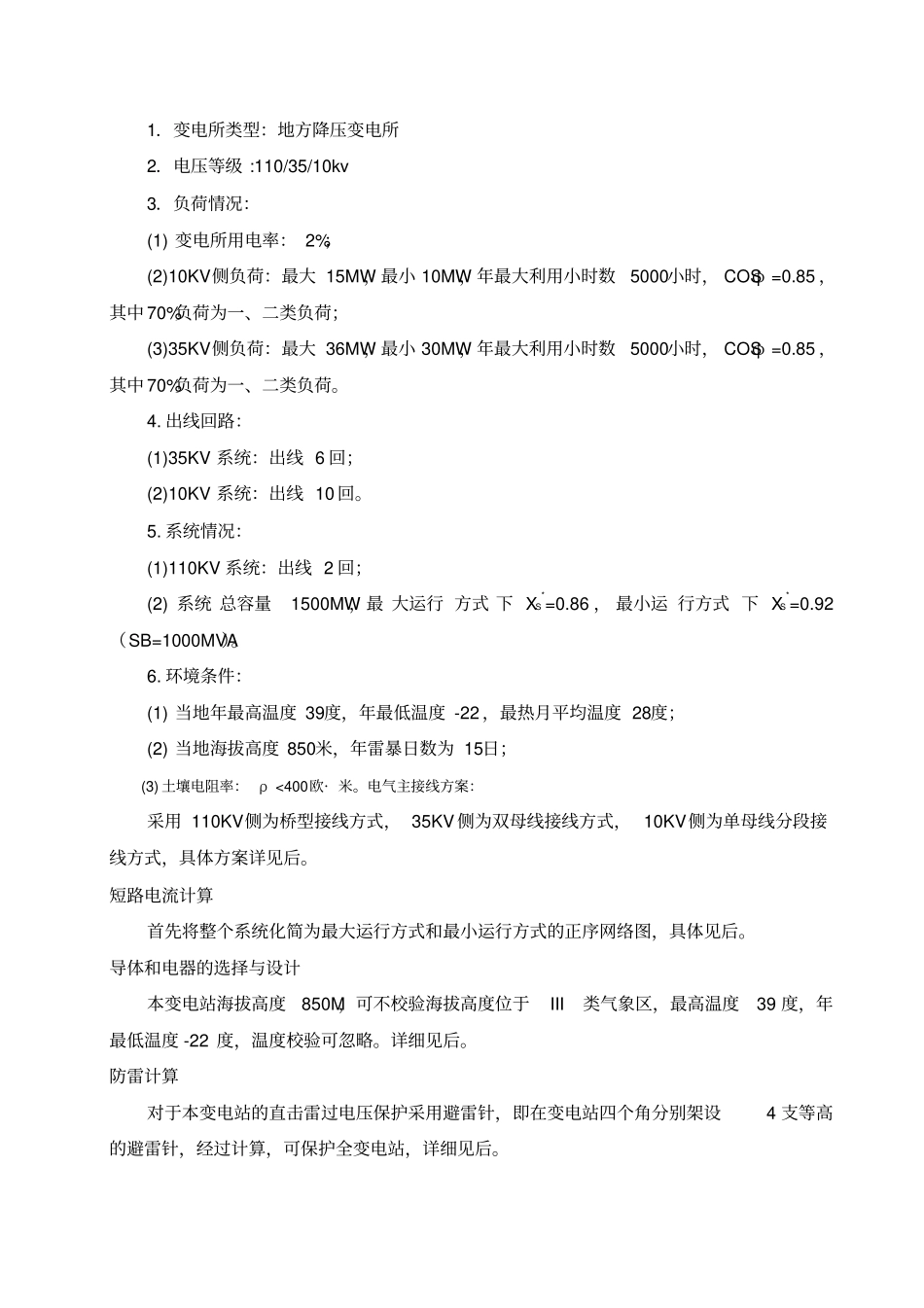

1．变电所类型：地方降压变电所2．电压等级 :110/35/10kv 3．负荷情况：(1) 变电所用电率： 2%；(2)10KV侧负荷：最大 15MW，最小 10MW，年最大利用小时数5000小时， COSφ =0.85 ，其中 70%负荷为一、二类负荷；(3)35KV侧负荷：最大 36MW，最小 30MW，年最大利用小时数5000小时， COSφ =0.85 ，其中 70%负荷为一、二类负荷。4. 出线回路：(1)35KV 系统：出线 6 回；(2)10KV 系统：出线 10 回。5. 系统情况：(1)110KV 系统：出线 2 回；(2) 系统 总容量1500MW，最 大运行 方式 下 XS*=0.86 ， 最小运 行方式 下 XS*=0.92（SB=1000MVA）。6. 环境条件：(1) 当地年最高温度 39度，年最低温度 -22 ，最热月平均温度 28度；(2) 当地海拔高度 850米，年雷暴日数为 15日；(3) 土壤电阻率： ρ <400欧· 米。电气主接线方案：采用 110KV侧为桥型接线方式， 35KV 侧为双母线接线方式， 10KV侧为单母线分段接线方式，具体方案详见后。短路电流计算首先将整个系统化简为最大运行方式和最小运行方式的正序网络图，具体见后。导体和电器的选择与设计本变电站海拔高度850M，可不校验海拔高度位于III类气象区，最高温度39 度，年最低温度 -22 度，温度校验可忽略。详细见后。防雷计算对于本变电站的直击雷过电压保护采用避雷针，即在变电站四个角分别架设4 支等高的避雷针，经过计算，可保护全变电站，详细见后。接地网设计本设计中采用以水平接地体为主，带垂直接地体的人工接地体，全所铺设长条形均压带，每条均压带间隔 6M，埋深 0.8M，详细见后。方案一：内桥接线；方案二：双母线带旁路接线。a. 内桥接线（如图 3.1 ）优点：(1) 高压断路器数量少，四个回路只需三台断路器；(2) 通过加装正常断开运行的跨条，当出线断路器检修时，不影响对任何一回线路的供电；(3) 在跨条上加装两组隔离开关后，可以轮流停电检修任何一组隔离开关而不影响对负荷的供电。缺点：(1) 变压器的切除和投入较复杂，需动作两台断路器，影响一回线路的暂时停运；(2) 不利于扩建。图 3.1 内桥接线图 3.2 双母线带旁路接线b. 双母线带旁路接线（如图3.2 ）优点：检修断路器时不中断该回路供电。使运行更加灵活，保证了供电的可靠性。(1) 当其中一个电源点发生故障时，可以由另一电源供电。(2) 当其中一回进线断路器发生故障，根据系统潮流分布，系统又不允许另一回路向它供电，由旁路断路器代替通过旁路...
