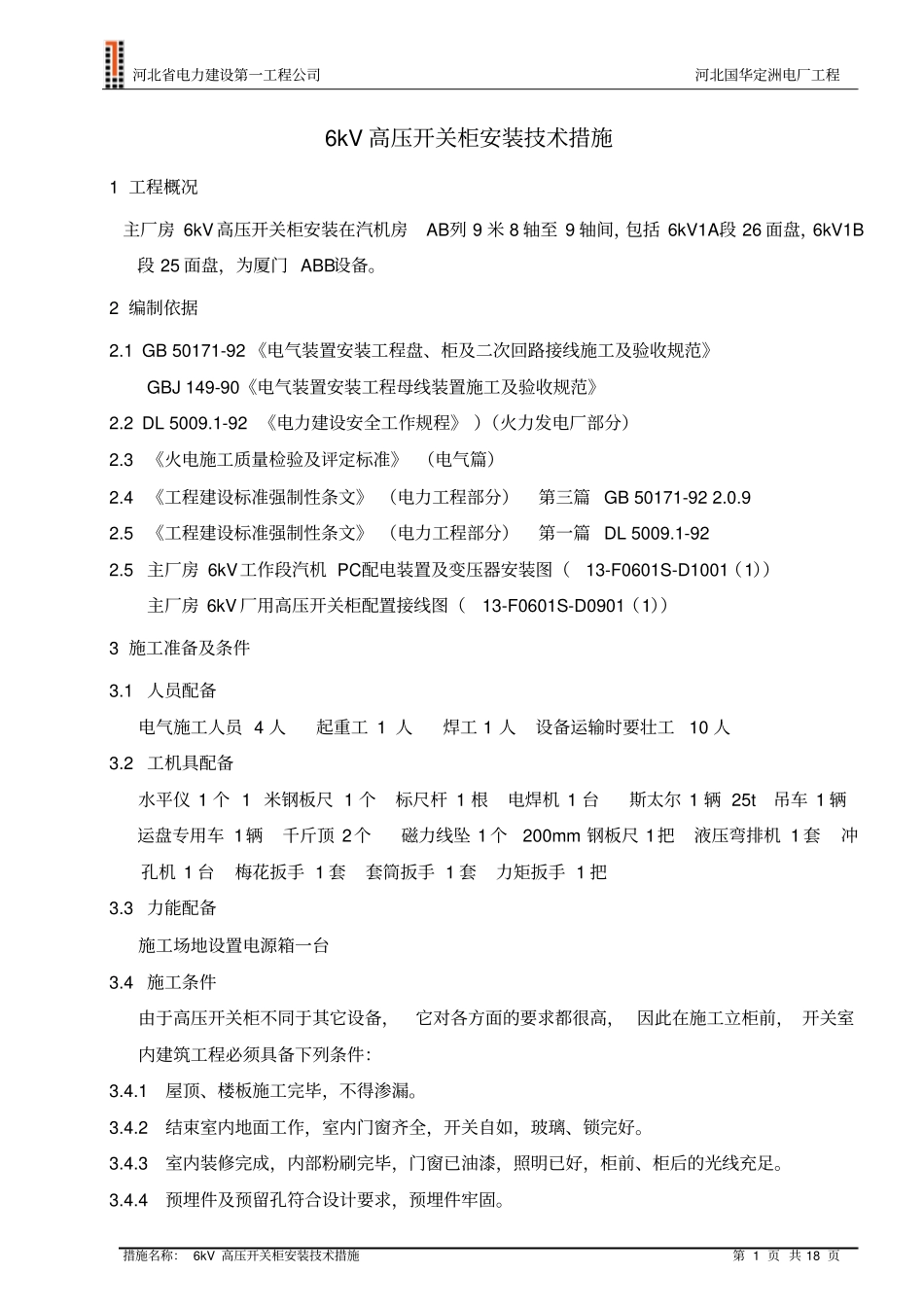

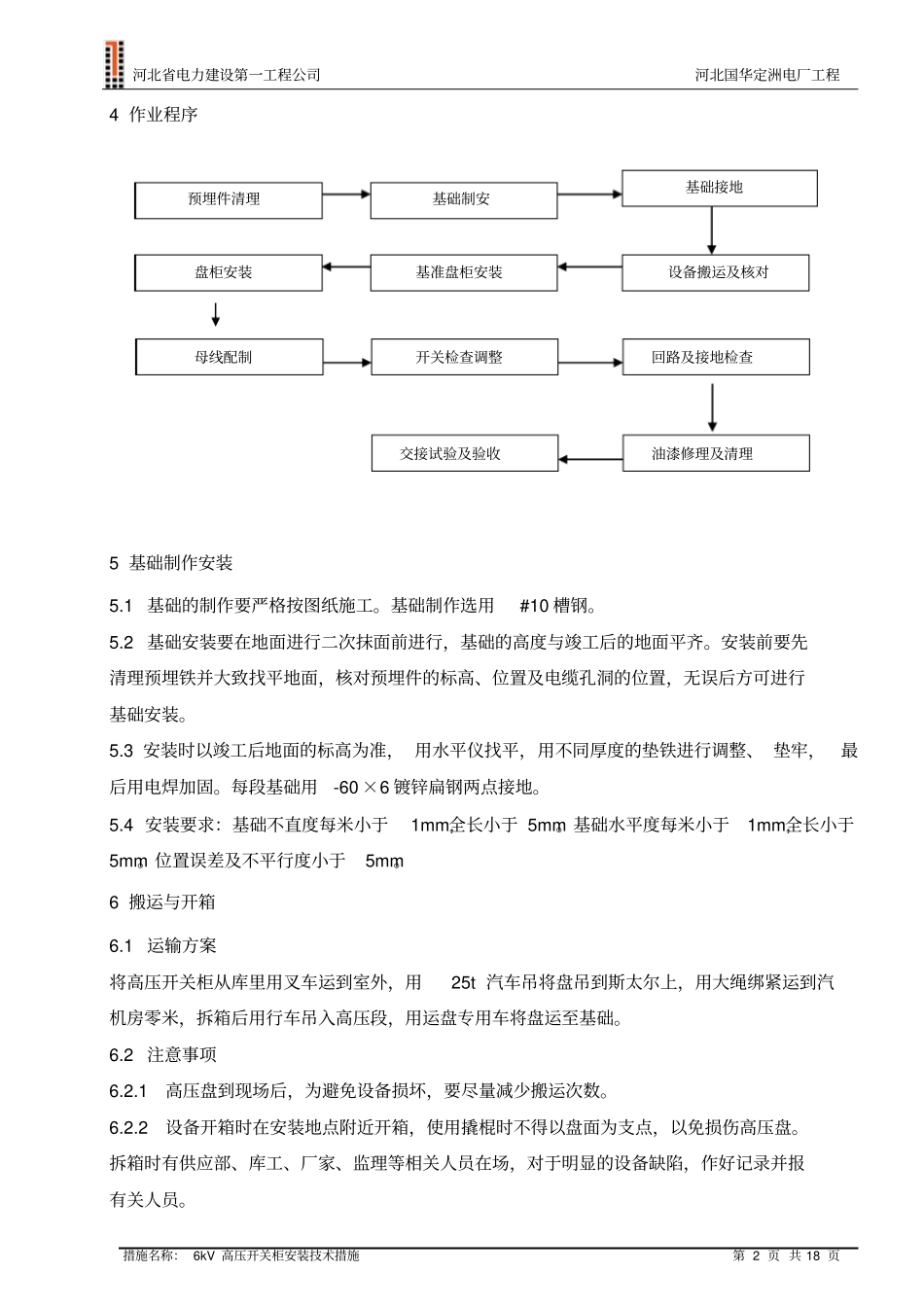

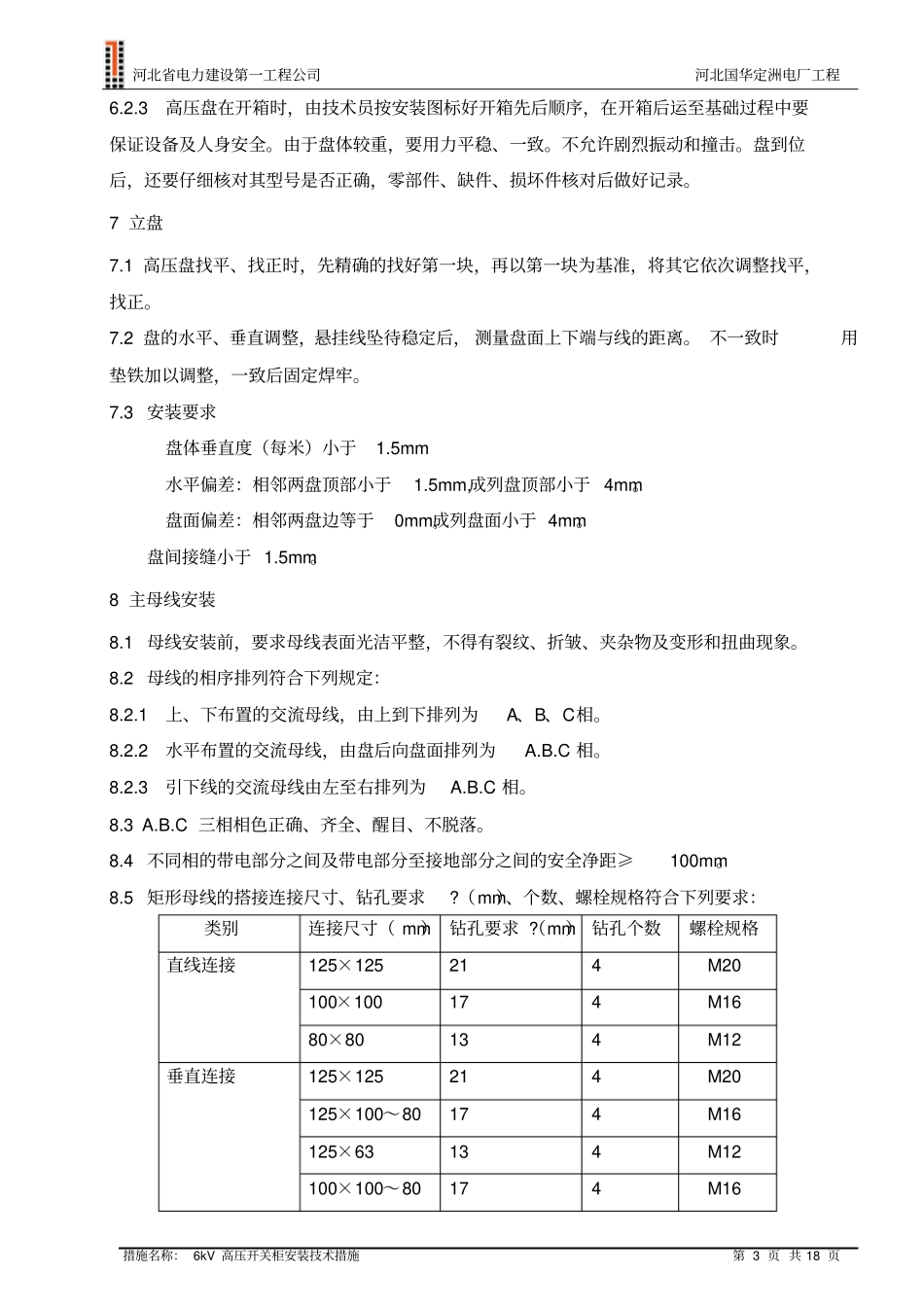

河北省电力建设第一工程公司河北国华定洲电厂工程措施名称： 6kV 高压开关柜安装技术措施第 1 页 共 18 页6kV 高压开关柜安装技术措施1 工程概况主厂房 6kV 高压开关柜安装在汽机房AB列 9 米 8 轴至 9 轴间，包括 6kV1A段 26 面盘，6kV1B段 25 面盘，为厦门 ABB设备。2 编制依据2.1 GB 50171-92 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GBJ 149-90《电气装置安装工程母线装置施工及验收规范》2.2 DL 5009.1-92 《电力建设安全工作规程》 ）（火力发电厂部分）2.3 《火电施工质量检验及评定标准》 （电气篇）2.4 《工程建设标准强制性条文》 （电力工程部分）第三篇 GB 50171-92 2.0.9 2.5 《工程建设标准强制性条文》 （电力工程部分）第一篇 DL 5009.1-92 2.5 主厂房 6kV工作段汽机 PC配电装置及变压器安装图（13-F0601S-D1001（1））主厂房 6kV 厂用高压开关柜配置接线图（13-F0601S-D0901（1））3 施工准备及条件3.1 人员配备电气施工人员 4 人起重工 1 人焊工 1 人设备运输时要壮工10 人3.2 工机具配备水平仪 1 个 1 米钢板尺 1 个标尺杆 1 根电焊机 1 台斯太尔 1 辆 25t吊车 1 辆运盘专用车 1辆千斤顶 2个磁力线坠 1 个 200mm 钢板尺 1把液压弯排机 1 套冲孔机 1 台梅花扳手 1 套套筒扳手 1 套力矩扳手 1 把3.3 力能配备施工场地设置电源箱一台3.4 施工条件由于高压开关柜不同于其它设备，它对各方面的要求都很高， 因此在施工立柜前， 开关室内建筑工程必须具备下列条件：3.4.1屋顶、楼板施工完毕，不得渗漏。3.4.2结束室内地面工作，室内门窗齐全，开关自如，玻璃、锁完好。3.4.3室内装修完成，内部粉刷完毕，门窗已油漆，照明已好，柜前、柜后的光线充足。3.4.4预埋件及预留孔符合设计要求，预埋件牢固。河北省电力建设第一工程公司河北国华定洲电厂工程措施名称： 6kV 高压开关柜安装技术措施第 2 页 共 18 页4 作业程序5 基础制作安装5.1 基础的制作要严格按图纸施工。基础制作选用#10 槽钢。5.2 基础安装要在地面进行二次抹面前进行，基础的高度与竣工后的地面平齐。安装前要先清理预埋铁并大致找平地面，核对预埋件的标高、位置及电缆孔洞的位置，无误后方可进行基础安装。5.3 安装时以竣工后地面的标高为准， 用水平仪找平，用不同厚度的垫铁进行调整、 垫牢，最后用电焊加固。每段基础用-60 ×6...
