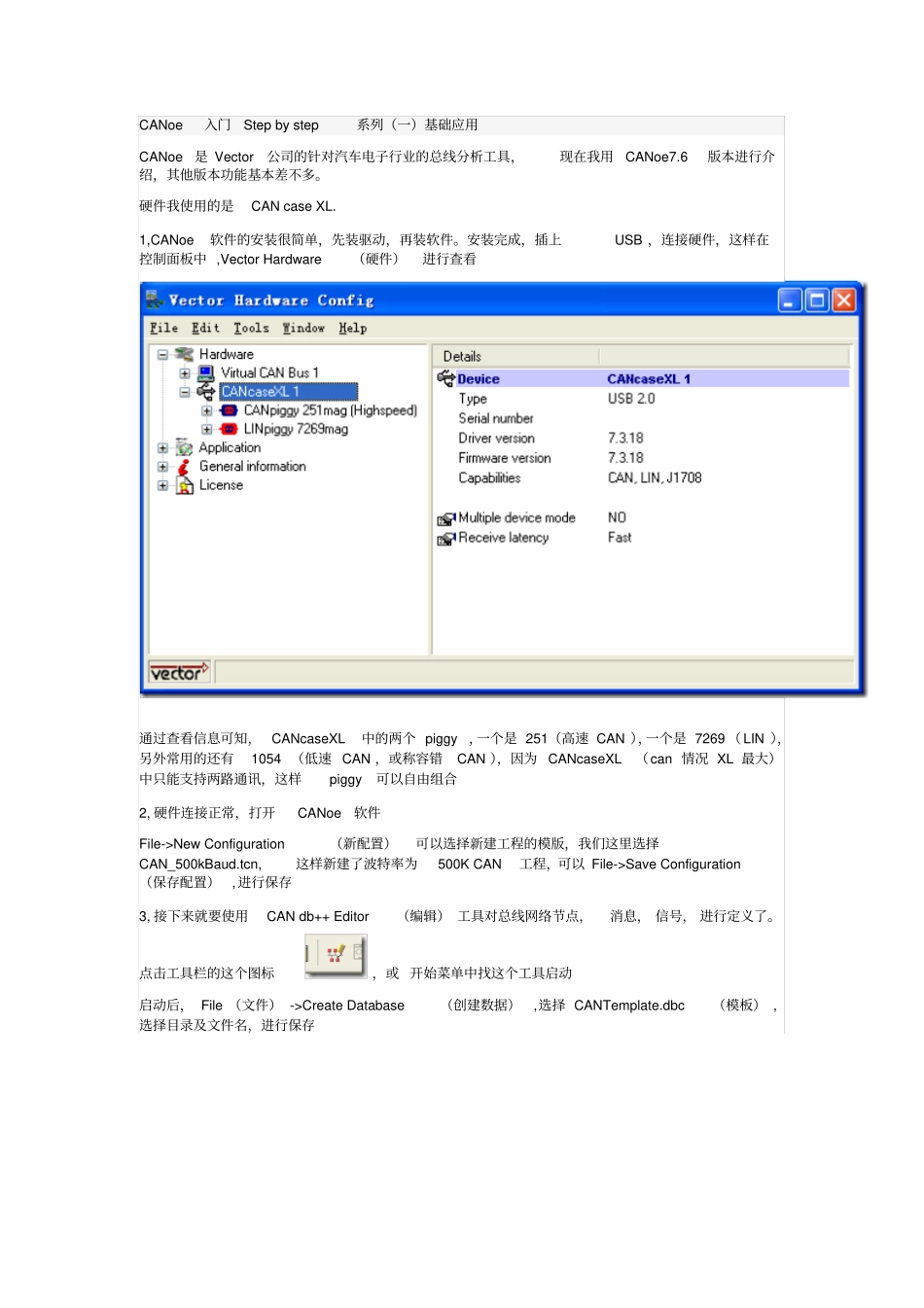

完整版CANoe入门Stepbystep系列_第1页
1/21

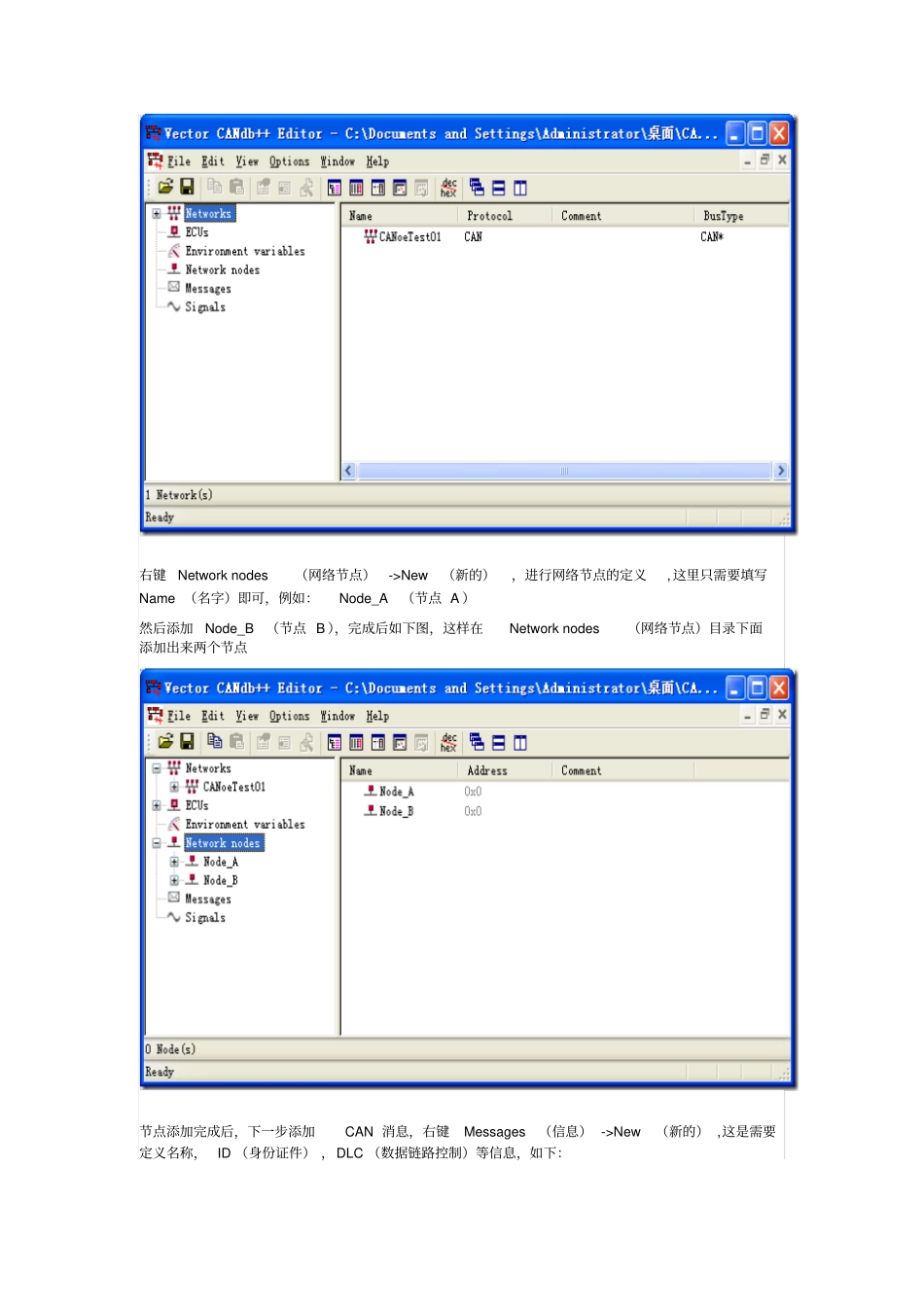

完整版CANoe入门Stepbystep系列_第2页
2/21

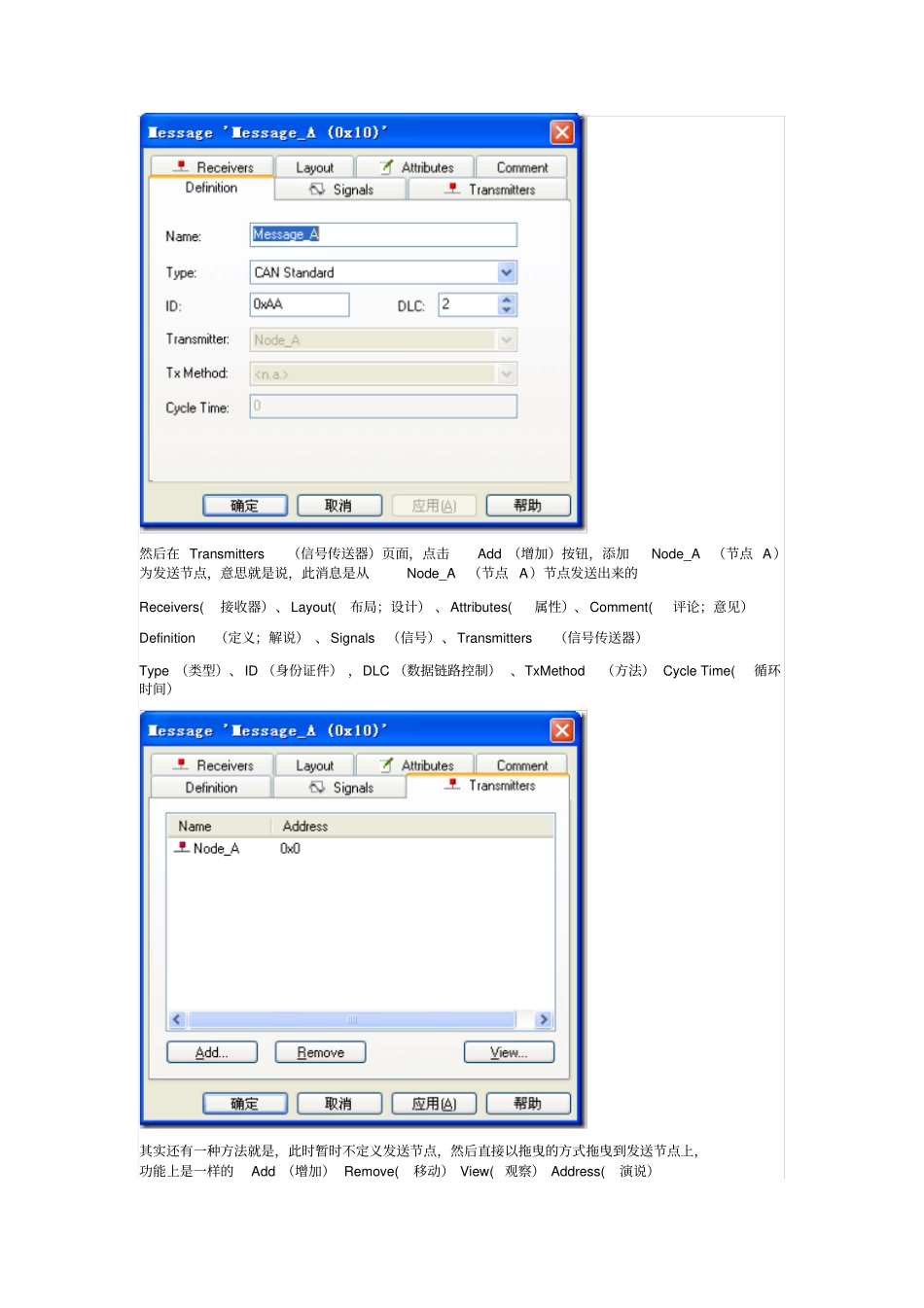

完整版CANoe入门Stepbystep系列_第3页
3/21
CANoe 入门Step by step系列(一)基础应用CANoe是 Vector公司的针对汽车电子行业的总线分析工具,现在我用CANoe7.6版本进行介绍,其他版本功能基本差不多。硬件我使用的是CAN case XL. 1,CANoe软件的安装很简单,先装驱动,再装软件。安装完成,插上USB ,连接硬件,这样在控制面板中 ,Vector Hardware(硬件)进行查看通过查看信息可知, CANcaseXL中的两个 piggy,一个是 251(高速 CAN ),一个是 7269 (LIN ),另外常用的还有1054 (低速 CAN ,或称容错CAN ),因为 CANcaseXL(can 情况 XL 最大)中只能支持两路通讯,这样piggy可以自由组合2, 硬件连接正常,打开CANoe软件File->New Configuration(新配置)可以选择新建工程的模版,我们这里选择CAN_500kBaud.tcn,这样新建了波特率为500K CAN工程,可以 File->Save Configuration(保存配置), 进行保存3, 接下来就要使用CAN db++ Editor(编辑) 工具对总线网络节点,消息, 信号, 进行定义了。点击工具栏的这个图标,或 开始菜单中找这个工具启动启动后, File (文件) ->Create Database(创建数据),选择 CANTemplate.dbc(模板) ,选择目录及文件名,进行保存右键Network nodes(网络节点)->New(新的),进行网络节点的定义, 这里只需要填写Name (名字)即可,例如:Node_A(节点 A )然后添加Node_B(节点 B ),完成后如下图,这样在Network nodes(网络节点)目录下面添加出来两个节点节点添加完成后,下一步添加CAN 消息,右键Messages(信息) ->New(新的) ,这是需要定义名称, ID (身份证件) ,DLC (数据链路控制)等信息,如下:然后在 Transmitters(信号传送器)页面,点击Add (增加)按钮,添加Node_A(节点 A)为发送节点,意思就是说,此消息是从Node_A(节点 A)节点发送出来的Receivers(接收器)、Layout(布局;设计) 、Attributes(属性)、Comment(评论;意见)Definition(定义;解说) 、Signals(信号)、Transmitters(信号传送器)Type (类型)、ID (身份证件) ,DLC (数据链路控制) 、TxMethod(方法) Cycle Time(循环时间)其实还有一种方法就是,此时暂时不定义发送节点,然后直接以拖曳的方式拖曳到发送节点上,功能上是一样的Add (增加) Remove(移动) View( 观察) Address(演说)有了消息,消息里携带的东西自然是信号咯,那么我们开始创建一个信...
