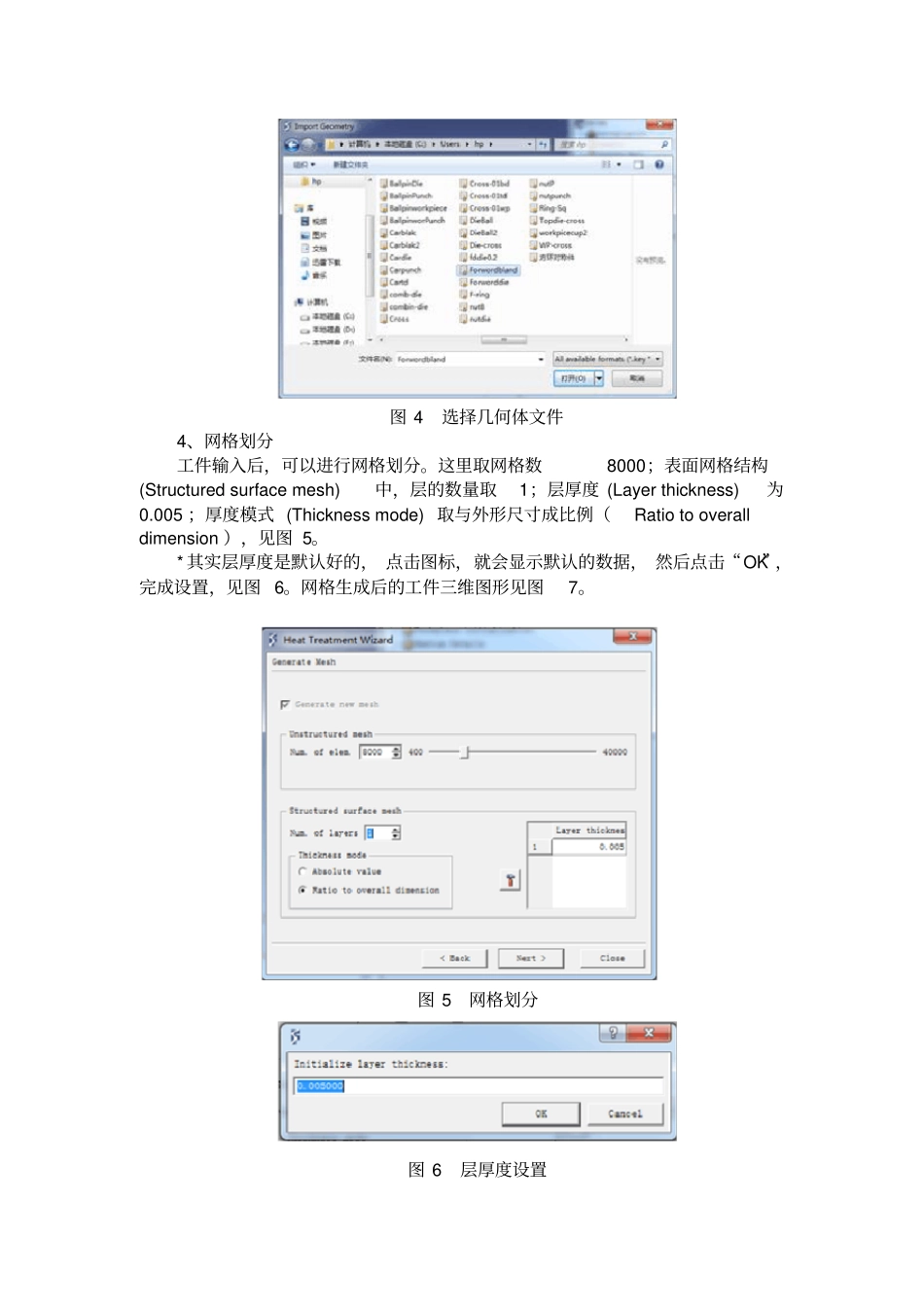

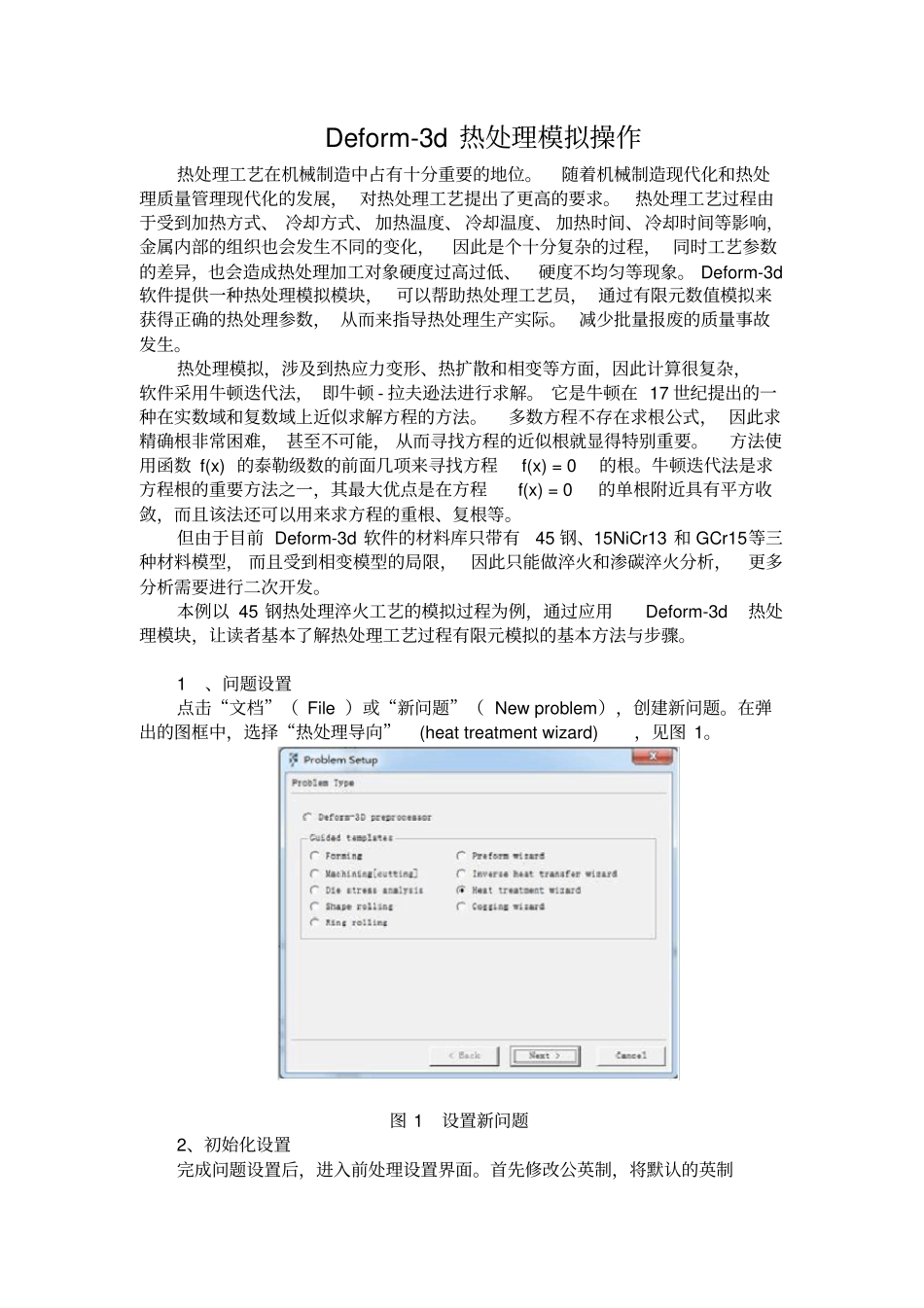

Deform-3d 热处理模拟操作热处理工艺在机械制造中占有十分重要的地位。随着机械制造现代化和热处理质量管理现代化的发展, 对热处理工艺提出了更高的要求。热处理工艺过程由于受到加热方式、 冷却方式、 加热温度、 冷却温度、 加热时间、冷却时间等影响,金属内部的组织也会发生不同的变化,因此是个十分复杂的过程, 同时工艺参数的差异,也会造成热处理加工对象硬度过高过低、硬度不均匀等现象。 Deform-3d软件提供一种热处理模拟模块, 可以帮助热处理工艺员, 通过有限元数值模拟来获得正确的热处理参数, 从而来指导热处理生产实际。 减少批量报废的质量事故发生。热处理模拟,涉及到热应力变形、热扩散和相变等方面,因此计算很复杂,软件采用牛顿迭代法, 即牛顿 - 拉夫逊法进行求解。 它是牛顿在 17 世纪提出的一种在实数域和复数域上近似求解方程的方法。多数方程不存在求根公式, 因此求精确根非常困难, 甚至不可能, 从而寻找方程的近似根就显得特别重要。方法使用函数 f(x) 的泰勒级数的前面几项来寻找方程f(x) = 0的根。牛顿迭代法是求方程根的重要方法之一,其最大优点是在方程f(x) = 0的单根附近具有平方收敛,而且该法还可以用来求方程的重根、复根等。但由于目前 Deform-3d 软件的材料库只带有45 钢、15NiCr13 和 GCr15等三种材料模型, 而且受到相变模型的局限, 因此只能做淬火和渗碳淬火分析,更多分析需要进行二次开发。本例以 45 钢热处理淬火工艺的模拟过程为例,通过应用Deform-3d 热处理模块,让读者基本了解热处理工艺过程有限元模拟的基本方法与步骤。1 、问题设置点击“文档”( File )或“新问题”( New problem),创建新问题。在弹出的图框中,选择“热处理导向”(heat treatment wizard),见图 1。图 1 设置新问题2、初始化设置完成问题设置后,进入前处理设置界面。首先修改公英制,将默认的英制(English )修改成公制( SI ),同时选中“形变”( Deformation )、“扩散”(Diffusion)和“相变” (Phase transformation),见图 2。图 2 初始化设置3、输入几何体在工件几何体输入对话框内,选择从数据库或关键文件夹(Import from a geometry,. Key or DB file)中输入,见图 3。输入的文件必须是STL格式的,见图4。图 3 输入几何体图 4 选择几何体文件4、网格划分工件输入后,可以进行网格划分。这里取网格数8000;表面网格结构(St...
