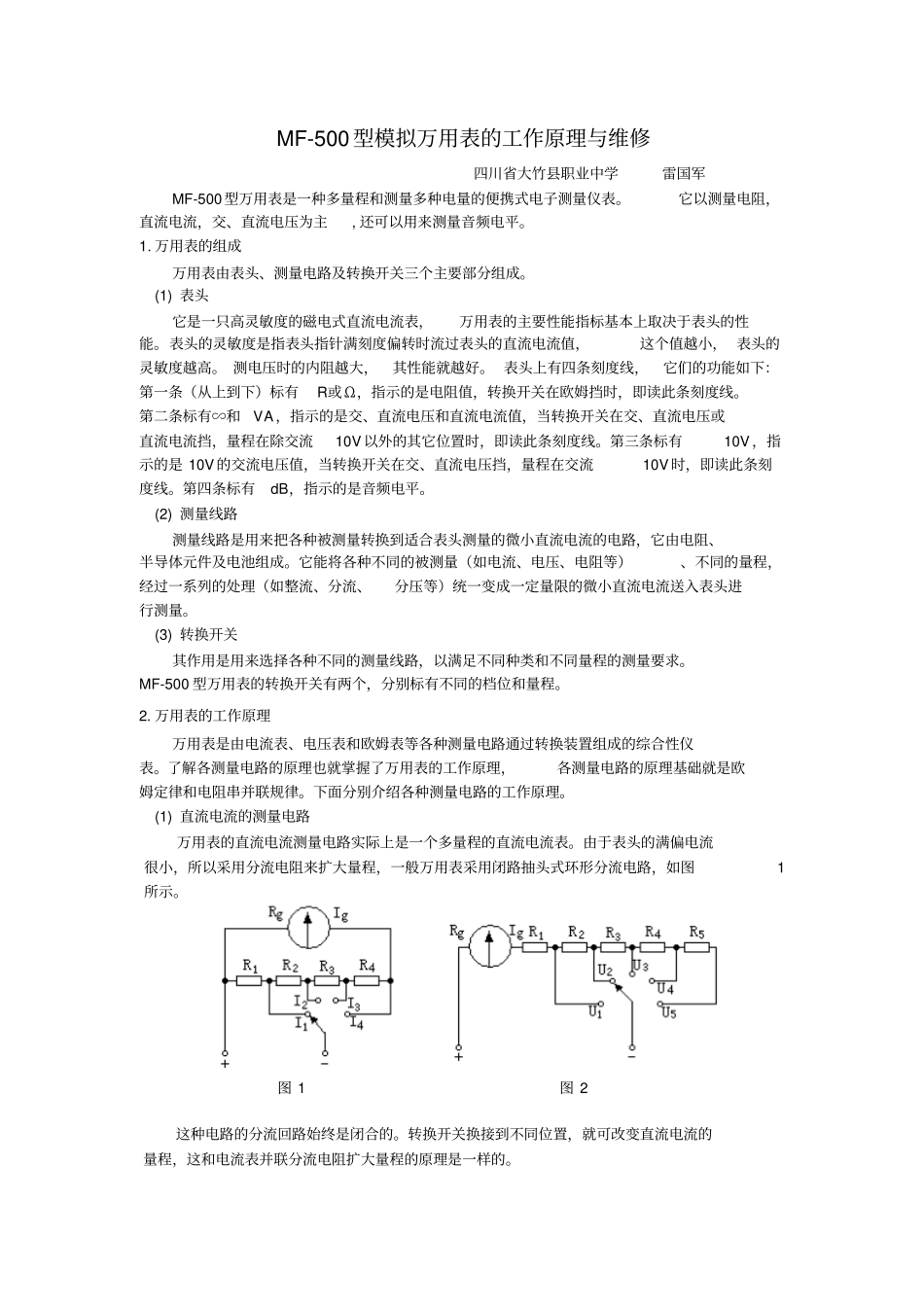

完整版MF500型模拟万用表的工作原理与维修_第1页
1/3

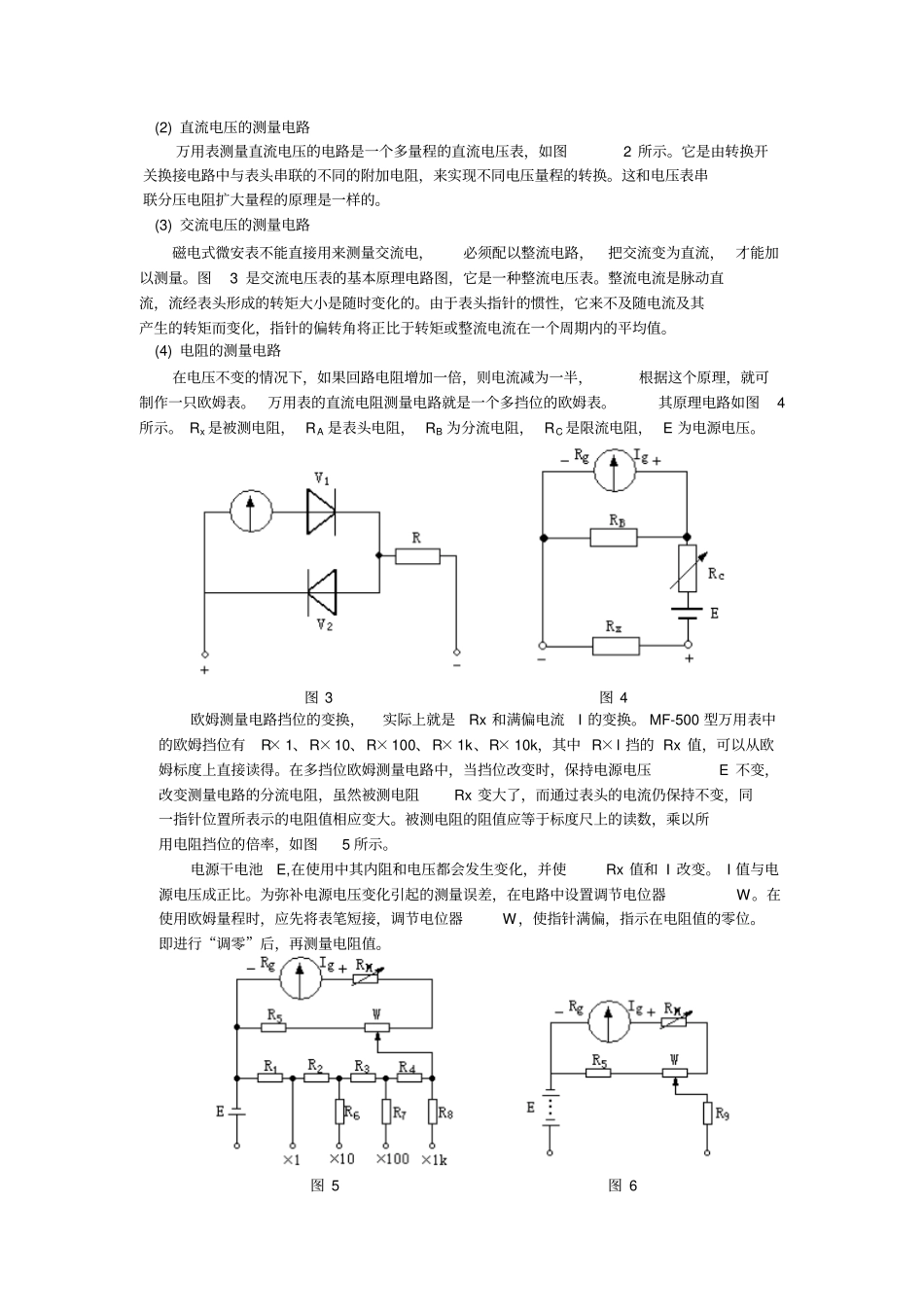

完整版MF500型模拟万用表的工作原理与维修_第2页
2/3

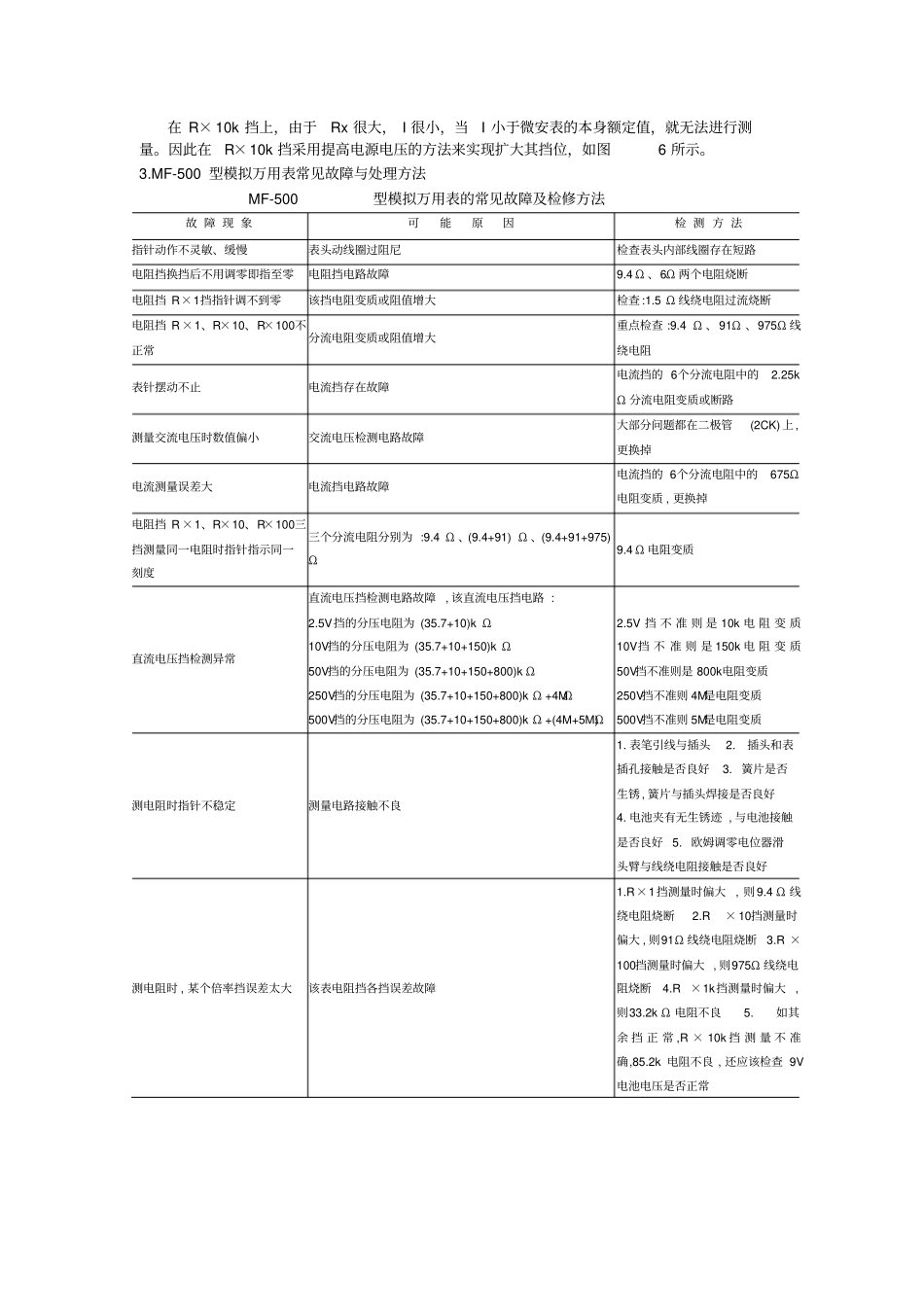

完整版MF500型模拟万用表的工作原理与维修_第3页
3/3
MF-500型模拟万用表的工作原理与维修四川省大竹县职业中学雷国军MF-500 型万用表是一种多量程和测量多种电量的便携式电子测量仪表。它以测量电阻,直流电流,交、直流电压为主, 还可以用来测量音频电平。1. 万用表的组成万用表由表头、测量电路及转换开关三个主要部分组成。(1) 表头它是一只高灵敏度的磁电式直流电流表,万用表的主要性能指标基本上取决于表头的性能。表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值,这个值越小, 表头的灵敏度越高。 测电压时的内阻越大,其性能就越好。 表头上有四条刻度线,它们的功能如下:第一条(从上到下)标有R或Ω,指示的是电阻值,转换开关在欧姆挡时,即读此条刻度线。第二条标有∽和VA,指示的是交、直流电压和直流电流值,当转换开关在交、直流电压或直流电流挡,量程在除交流10V 以外的其它位置时,即读此条刻度线。第三条标有10V ,指示的是 10V 的交流电压值,当转换开关在交、直流电压挡,量程在交流10V 时,即读此条刻度线。第四条标有dB,指示的是音频电平。(2) 测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路,它由电阻、半导体元件及电池组成。它能将各种不同的被测量(如电流、电压、电阻等)、不同的量程,经过一系列的处理(如整流、分流、分压等)统一变成一定量限的微小直流电流送入表头进行测量。(3) 转换开关其作用是用来选择各种不同的测量线路,以满足不同种类和不同量程的测量要求。MF-500 型万用表的转换开关有两个,分别标有不同的档位和量程。2. 万用表的工作原理万用表是由电流表、电压表和欧姆表等各种测量电路通过转换装置组成的综合性仪表。了解各测量电路的原理也就掌握了万用表的工作原理,各测量电路的原理基础就是欧姆定律和电阻串并联规律。下面分别介绍各种测量电路的工作原理。(1) 直流电流的测量电路万用表的直流电流测量电路实际上是一个多量程的直流电流表。由于表头的满偏电流很小,所以采用分流电阻来扩大量程,一般万用表采用闭路抽头式环形分流电路,如图1所示。图 1 图 2 这种电路的分流回路始终是闭合的。转换开关换接到不同位置,就可改变直流电流的量程,这和电流表并联分流电阻扩大量程的原理是一样的。(2) 直流电压的测量电路万用表测量直流电压的电路是一个多量程的直流电压表,如图2 所示。它是由转换开关换接电路中与表头串联的不同的附加电阻,来实现不同电压量程的转换。这和电...
