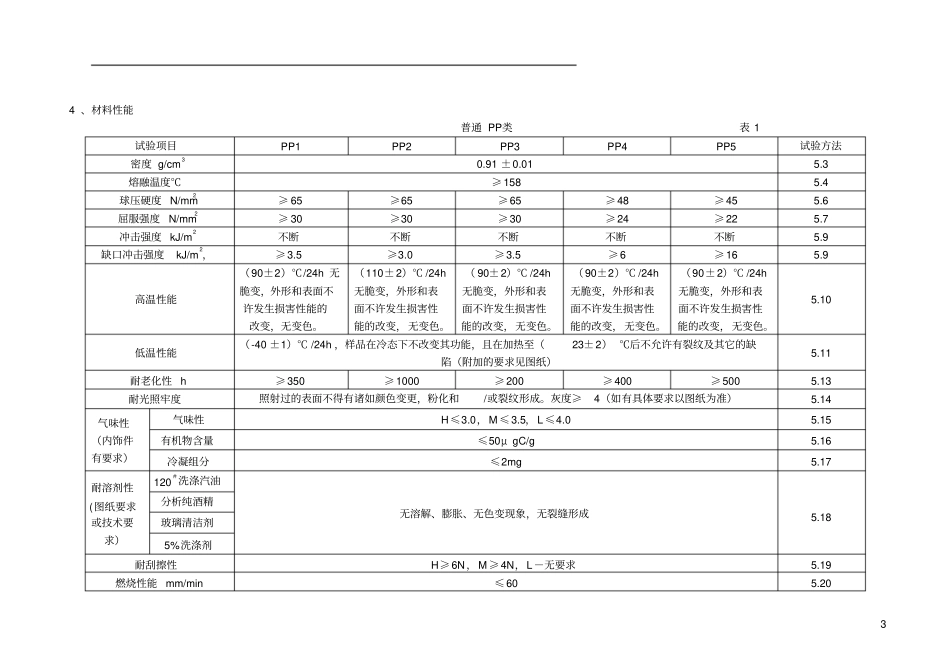

I 发布CCC／QB004 -2010-001 聚丙烯注塑件 (PP) 技术标准xxxx －08－xx 发布 xxxx－08－xx 实施QB/CCCCCCCII 聚丙烯注塑件 (PP)（试行）1 范围本标准规定了常诚公司聚丙烯类材料的技术要求和实验方法。本标准适用于一般汽车注塑制品用聚丙烯类塑料材料的检验。2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB 8410 汽车内饰材料的燃烧特性DIN 53479 非泡沫塑料材料的密度和相对密度测定方法DIN 53456 塑料球压硬度的测定DIN 53455 塑料拉伸性能的测定DIN 53452 塑料弯曲性能的测定DIN 53453 塑料冲击强度的测定DIN 53497 热性能的测定3 分类及标识3.1 聚丙烯及其改性料分类及标识如下表：分类标识应用性能聚丙烯及其改性料PP类PP1 耐热 , 用于最高温度为90℃受热负荷的内装件见表1 PP2 高温下稳定 , 用于短时间， 温度最高为 140℃的受热负荷的内装件PP3 耐光、耐热，用于不受冲击负荷的外部件PP4 耐热、 流动性好， 用于形状复杂型腔韧性要求高的零件PP5 耐热，用于受冲拉的外部件PP+FILLERS类PP+T20 20%滑石粉填充， 用于短时间内， 在140℃下可承受热负荷的零件且对形状稳定及韧性要求高见表2 PP+T30 30%滑石粉填充，用于对刚性及韧性要求高的零件PP+T40 40%滑石粉填充，用于短时间内可在140℃下承受负荷时刚性及韧性要求高的零件PP+GF20 20%玻纤填充， 用于短时间内温度可在140℃受热负荷的零件， 由于其结构设计的原因而倾向于挠曲的零件PP+GF30 30%玻璃纤维填充，由于受特殊热负荷且对强度刚度及形状稳定性要求高的零件3 4 、材料性能普通 PP类表 1 试验项目PP1 PP2 PP3 PP4 PP5 试验方法密度 g/cm30.91 ±0.015.3 熔融温度℃≥158 5.4 球压硬度 N/mm2≥ 65 ≥65 ≥65 ≥48 ≥45 5.6 屈服强度 N/mm2≥ 30 ≥30 ≥30 ≥24 ≥22 5.7 冲击强度 kJ/m2不断不断不断不断不断5.9 缺口冲击强度kJ/m2，≥3.5 ≥3.0 ≥3.5 ≥6 ≥16 5.9 高温性能（90±2）℃/24h 无脆变，外形和表面不许发生损害性能的改变，无变色。（110±2）℃ /24h无脆变，外形和表面不许发生损害性能的改变，无变色。（ 90±2）℃ /24...
