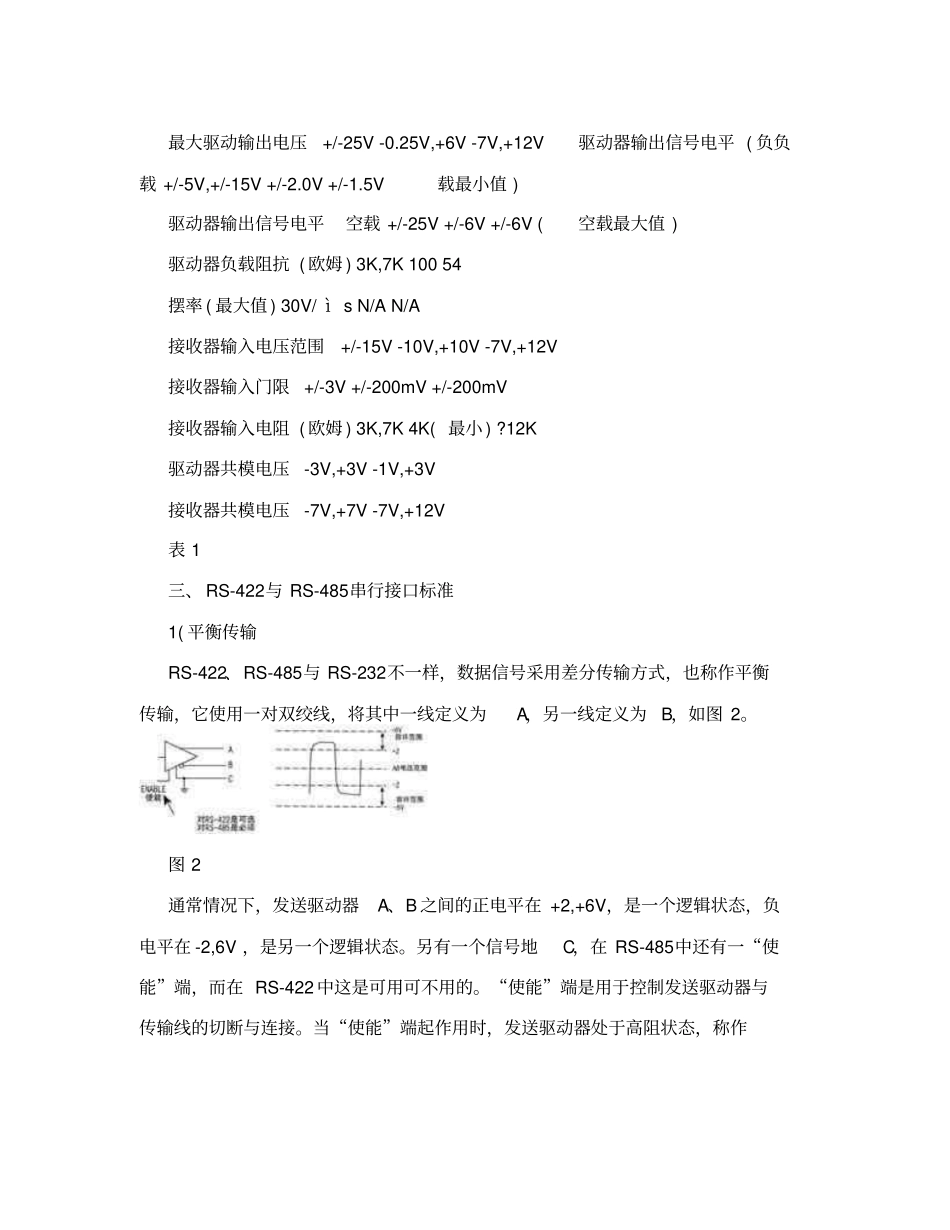

RS422规范完整版一、 RS-232、RS-422与 RS-485的由来RS-232、RS-422与 RS-485都是串行数据接口标准,最初都是由电子工业协会(EIA) 制订并发布的, RS-232在 1962 年发布,命名为 EIA-232-E ,作为工业标准,以保证不同厂家产品之间的兼容。RS-422由 RS-232发展而来,它是为弥补RS-232之不足而提出的。为改进RS-232通信距离短、速率低的缺点,RS-422定义了一种平衡通信接口,将传输速率提高到10Mb/s,传输距离延长到4000 英尺 ( 速率低于100kb/s 时) ,并允许在一条平衡总线上连接最多10 个接收器。 RS-422是一种单机发送、多机接收的单向、平衡传输规范,被命名为TIA/EIA-422-A标准。为扩展应用范围, EIA 又于 1983 年在 RS-422基础上制定了 RS-485标准,增加了多点、双向通信能力,即允许多个发送器连接到同一条总线上,同时增加了发送器的驱动能力和冲突保护特性,扩展了总线共模范围,后命名为TIA/EIA-485-A标准。由于EIA 提出的建议标准都是以“ RS”作为前缀,所以在通讯工业领域,仍然习惯将上述标准以 RS作前缀称谓。RS-232、RS-422与 RS-485标准本身只对接口的电气特性做出规定,而不涉及接插件、电缆或协议,在此基础上用户可以建立自己的高层通信协议。232、RS-422与 RS-485的电气参数二、 RS- 详见表 1 规定 RS232 RS422 R485 工作方式单端 差分 差分节点数 1 收、 1 发 1 发 10 收 1 发 32 收最大传输电缆长度 50 英尺 400 英尺 400 英尺最大传输速率 20Kb/S 10Mb/s 10Mb/s 最大驱动输出电压 +/-25V -0.25V,+6V -7V,+12V 驱动器输出信号电平 ( 负负载 +/-5V,+/-15V +/-2.0V +/-1.5V 载最小值 ) 驱动器输出信号电平空载 +/-25V +/-6V +/-6V (空载最大值 ) 驱动器负载阻抗 ( 欧姆 ) 3K,7K 100 54 摆率 ( 最大值 ) 30V/ ì s N/A N/A 接收器输入电压范围 +/-15V -10V,+10V -7V,+12V 接收器输入门限 +/-3V +/-200mV +/-200mV 接收器输入电阻 ( 欧姆 ) 3K,7K 4K( 最小 ) ?12K 驱动器共模电压 -3V,+3V -1V,+3V 接收器共模电压 -7V,+7V -7V,+12V 表 1 三、 RS-422与 RS-485串行接口标准1( 平衡传输RS-422、RS-485与 RS-232不一样,数据信号采用差分传输方式,也称作平衡传输,它使用一对双绞线,将其中一线定义为A,另一线定义为B,如图 2。图 2 通常情况下,发送驱动器A、B 之间的正电平在 +2,+6V,是一...
