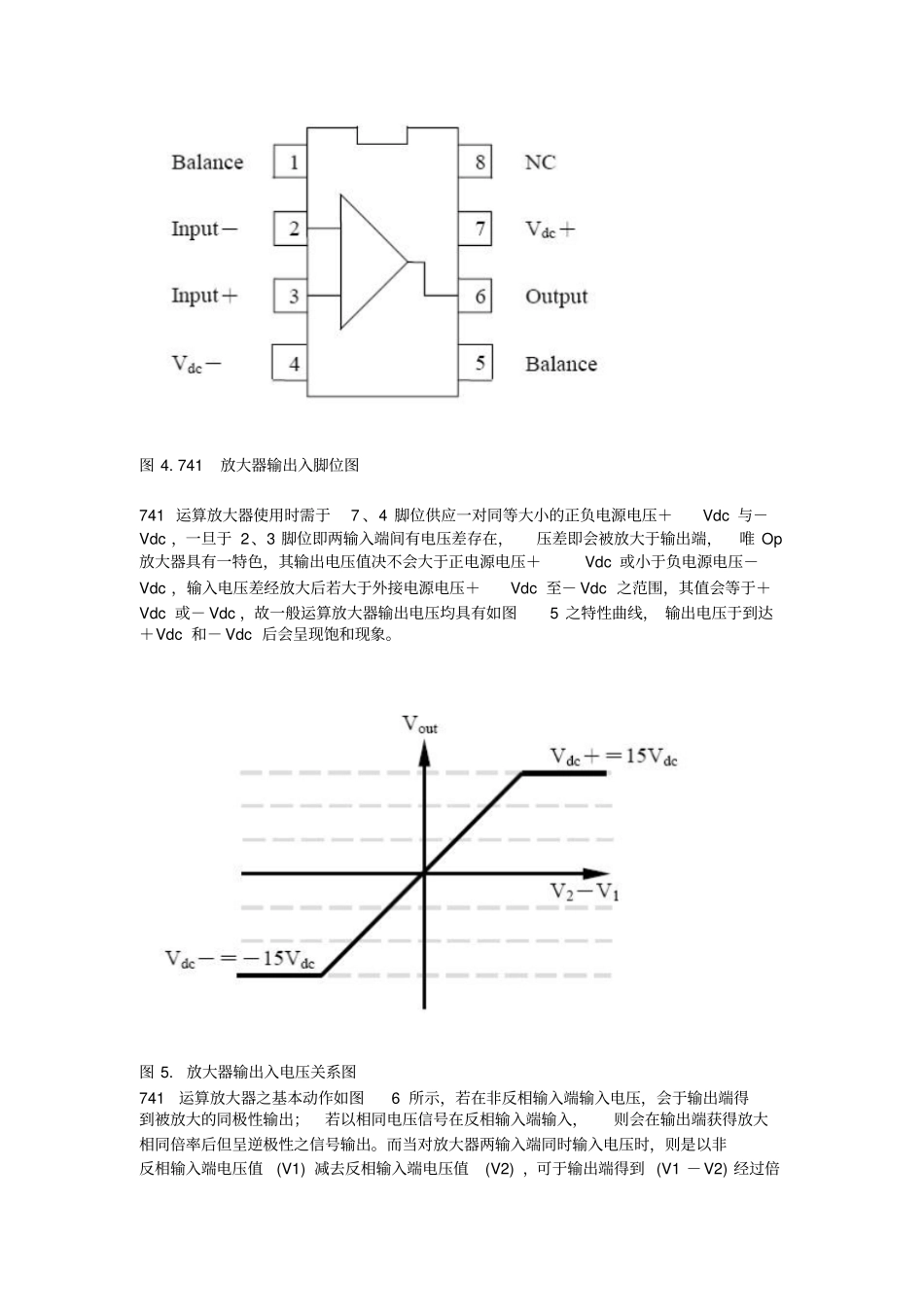

LM741/UA741运算放大器使用说明及应用物理量的感测在一般应用中，经常使用各类传感器将位移、角度、压力、与流量等物理量转换为电流或电压信号，之后再由量测此电压电流信号间接推算出物理量变化，以达成感测、控制的目的。但有时传感器所输出的电压电流信号可能非常微小，以致信号处理时难以察觉其间的变化，故需要以放大器进行信号放大以顺利测得电流电压信号，而放大器所能达成的工作不仅是放大信号而已，尚能应用于缓冲隔离、准位转换、阻抗匹配、以及将电压转换为电流或电流转换为电压等用途。现今放大器种类繁多，一般仍以运算放大器 (Operational Amplifier, Op Amp)应用较为广泛，本文即针对741 运算放大器的使用加以说明。1. 运算放大器简介ab126计算公式大全放大器最初被开发的目的是运用于类比计算器之运算电路，其内部为复杂的集成电路(Integrated Circuit, IC) ，亦即在单一电子组件中整合了许多晶体管与二极管，图1为一般放大器之内部等值电路。1. 运算放大器内部等值电路图运算放大器属于使用反馈电路进行运算的高放大倍率型放大器，其放大倍率完全由外界组件所控制，透过外接电路或电阻的搭配，即可决定增益（即放大倍率）大小。图2 为运算放大器于电路中的表示符号，可看出其包含两个输入端，其中（＋）端为非反相(Non-Inverting)端，而（－）端称为反相(Inverting)端，运算放大器的作动与此二输入端差值有关，此差值称为「差动输入」。通常放大器的理想增益为无穷大，实际使用时亦往往相当高（可放大至105 或 106 倍），故差动输入跟增益后输出比较起来几乎等于零。 838 电子图 2. 差动运算放大器表示符号2. 741运算放大器使用说明2.1 作动方式与原理 新艺图库741 放大器为运算放大器中最常被使用的一种，拥有反相向与非反相两输入端，由输入端输入欲被放大的电流或电压信号，经放大后由输出端输出。放大器作动时的最大特点为需要一对同样大小的正负电源，其值由±12Vdc至±18Vdc不等，而一般使用±15Vdc的电压。 741 运算放大器的外型与接脚配置分别如图3、4 所示。图 3. 741运算放大器外型图图 4. 741放大器输出入脚位图741 运算放大器使用时需于7 、4 脚位供应一对同等大小的正负电源电压＋Vdc 与－Vdc ，一旦于 2、3 脚位即两输入端间有电压差存在，压差即会被放大于输出端，唯 Op放大器具有一特色，其输出电压值决不会大于正电源电压＋Vdc 或小于负电源电压－Vdc ，输入电压差经放...
