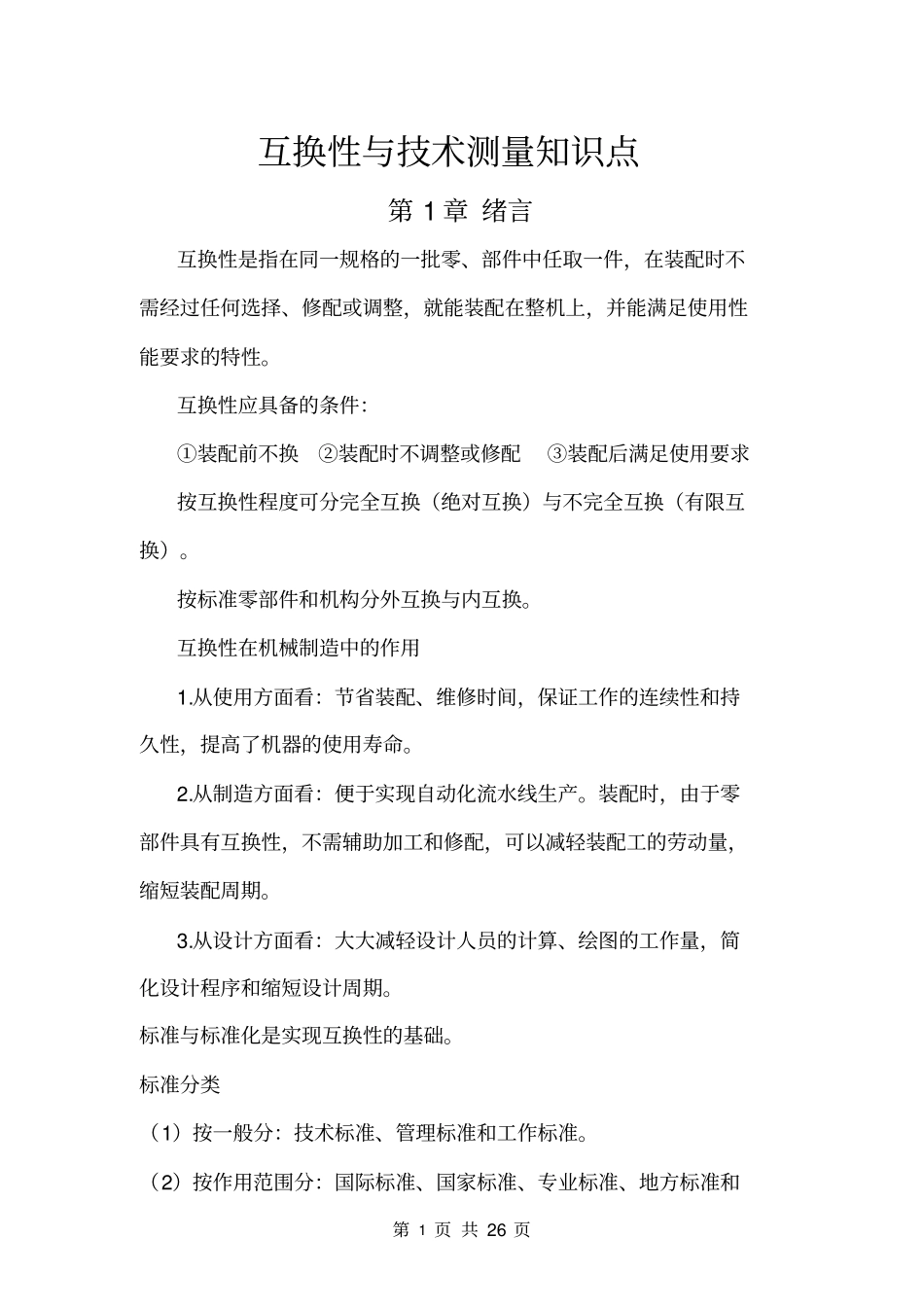

第 1 页 共 26 页互换性与技术测量知识点第 1 章 绪言互换性是指在同一规格的一批零、部件中任取一件，在装配时不需经过任何选择、修配或调整，就能装配在整机上，并能满足使用性能要求的特性。互换性应具备的条件：①装配前不换②装配时不调整或修配③装配后满足使用要求按互换性程度可分完全互换（绝对互换）与不完全互换（有限互换）。按标准零部件和机构分外互换与内互换。互换性在机械制造中的作用1.从使用方面看：节省装配、维修时间，保证工作的连续性和持久性，提高了机器的使用寿命。2.从制造方面看：便于实现自动化流水线生产。装配时，由于零部件具有互换性，不需辅助加工和修配，可以减轻装配工的劳动量，缩短装配周期。3.从设计方面看：大大减轻设计人员的计算、绘图的工作量，简化设计程序和缩短设计周期。标准与标准化是实现互换性的基础。标准分类（1）按一般分：技术标准、管理标准和工作标准。（2）按作用范围分：国际标准、国家标准、专业标准、地方标准和第 2 页 共 26 页企业标准。（3）按标准的法律属性分：强制性标准和推荐性标准。国家强制性标准用代号“GB”表示。国家推荐性标准用代号“GB/T”表示。优先数系的种类（1）基本系列R5、R10、R20、R40 （2）补充系列R80 （3）派生系列选用优先数系的原则按“先疏后密”的顺序。第2章测量技术基础测量过程的四要素：测量对象、计量单位、测量方法和测量精度。测量仪器和测量工具统称为计量器具。计量器具分类按其原理、结构和用途分为: （1）基准量具(2) 通用计量器具（ 3）极限量规类（ 4）检验夹具按测量值获得方式的的不同，测量方法可分为：1. 绝对测量和相对 (比较)测量法2. 直接测量和间接测量法测量误差： 测得值与被测量真值之差。基本尺寸相同用评定比较测量精度高低基本尺寸不相同用评定第 3 页 共 26 页（1）绝对误差Δ ——测得值与被测量真值之差。0xx（2）相对误差ε ——测量的绝对误差的绝对值与被测量真值之比。%100||||||000xxxxx（3）极限误差——测量的绝对误差的变化范围。lim0limxxx或lim0xx随机误差——不可消除，只能减小按误差性质可分系统误差——可消除粗大误差——剔除控制几何参数的技术规定就称 “公差”，实际参数允许的最大变动量。误差在加工过程中产生区别公差由设计人员确定联系：公差是误差的最大允许值。第3章 孔、轴结合尺寸精度设计与检测标准规定， 图样上的尺寸以毫米为单位时，不需标注单位的名...
