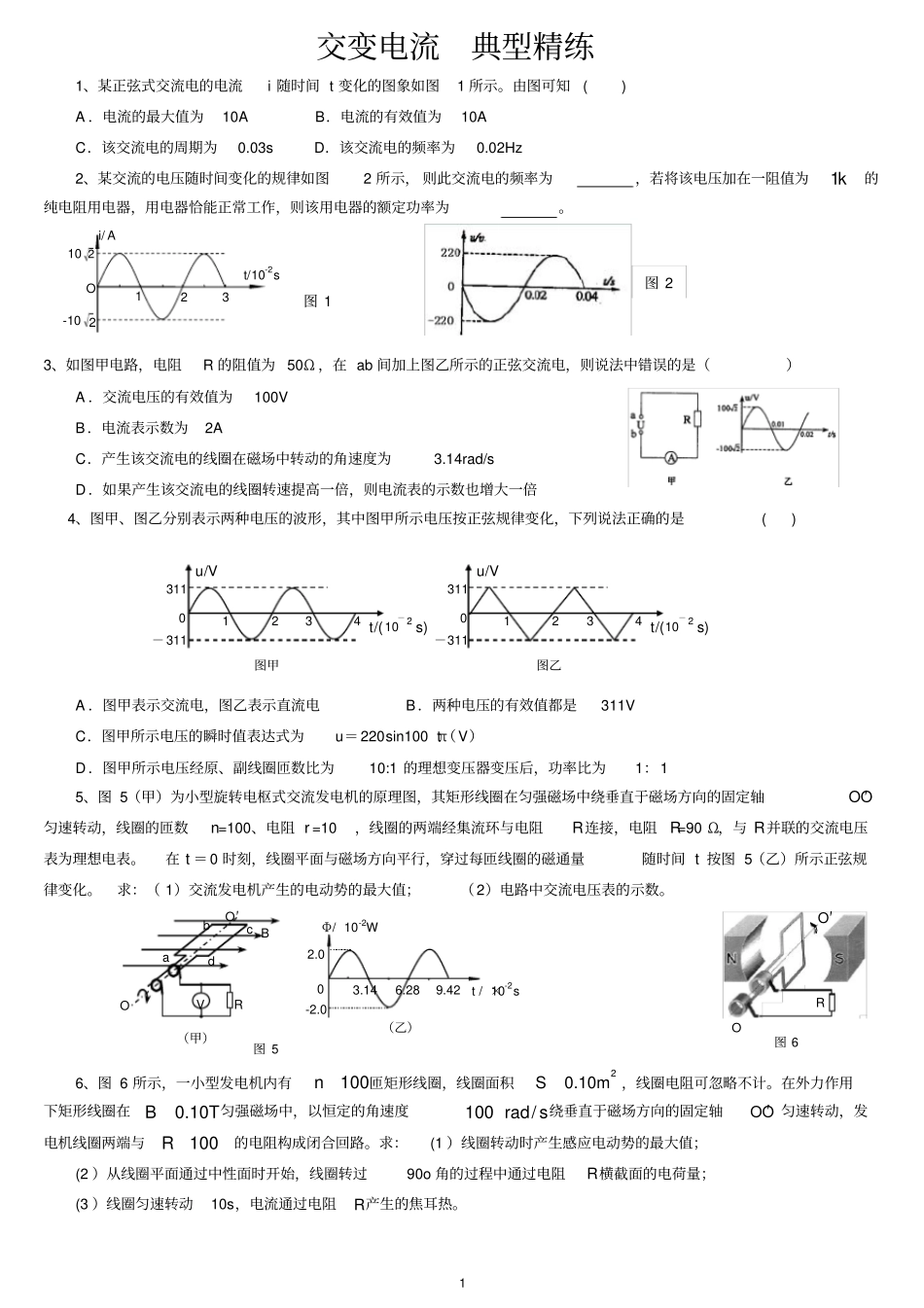

1 交变电流典型精练1、某正弦式交流电的电流i 随时间 t 变化的图象如图1 所示。由图可知( ) A ．电流的最大值为10A B．电流的有效值为10A C．该交流电的周期为0.03s D．该交流电的频率为0.02Hz 2、某交流的电压随时间变化的规律如图2 所示， 则此交流电的频率为，若将该电压加在一阻值为1k的纯电阻用电器，用电器恰能正常工作，则该用电器的额定功率为。图 1 3、如图甲电路，电阻R 的阻值为 50Ω ，在 ab 间加上图乙所示的正弦交流电，则说法中错误的是（）A ．交流电压的有效值为100V B．电流表示数为2A C．产生该交流电的线圈在磁场中转动的角速度为3.14rad/s D．如果产生该交流电的线圈转速提高一倍，则电流表的示数也增大一倍4、图甲、图乙分别表示两种电压的波形，其中图甲所示电压按正弦规律变化，下列说法正确的是( ) A ．图甲表示交流电，图乙表示直流电B．两种电压的有效值都是311V C．图甲所示电压的瞬时值表达式为u＝220sin100 πt（V）D．图甲所示电压经原、副线圈匝数比为10:1 的理想变压器变压后，功率比为1：1 5、图 5（甲）为小型旋转电枢式交流发电机的原理图，其矩形线圈在匀强磁场中绕垂直于磁场方向的固定轴OO′匀速转动，线圈的匝数n=100、电阻 r =10 ，线圈的两端经集流环与电阻R连接，电阻R=90 Ω，与 R并联的交流电压表为理想电表。在 t ＝0 时刻，线圈平面与磁场方向平行，穿过每匝线圈的磁通量随时间 t 按图 5（乙）所示正弦规律变化。求：（ 1）交流发电机产生的电动势的最大值；（2）电路中交流电压表的示数。6、图 6 所示，一小型发电机内有100n匝矩形线圈，线圈面积20.10mS，线圈电阻可忽略不计。在外力作用下矩形线圈在0.10TB匀强磁场中，以恒定的角速度100 rad/ s绕垂直于磁场方向的固定轴OO′ 匀速转动，发电机线圈两端与100R的电阻构成闭合回路。求：(1 ）线圈转动时产生感应电动势的最大值；(2 ）从线圈平面通过中性面时开始，线圈转过90o 角的过程中通过电阻R横截面的电荷量；(3 ）线圈匀速转动10s，电流通过电阻R产生的焦耳热。O i/ At/10-2s 1 2 10 2-10 23 -2.0 0 2.0 3.14 6.28 9.42 Φ/ 10-2Wt / ×10-2s Od O′RBa b c V 图 5 （甲）（乙）0 1 2 3 4 311 － 311 u/V t/(10－ 2 s) 图甲0 1 2 3 4 311 －311 u/V t/(10－ 2 s) 图乙图 2 R图 6 O′O2 7、如图 7 所示，矩形导体线圈abcd 在...
