完整版低压成套设备二次线工艺守则VIP免费

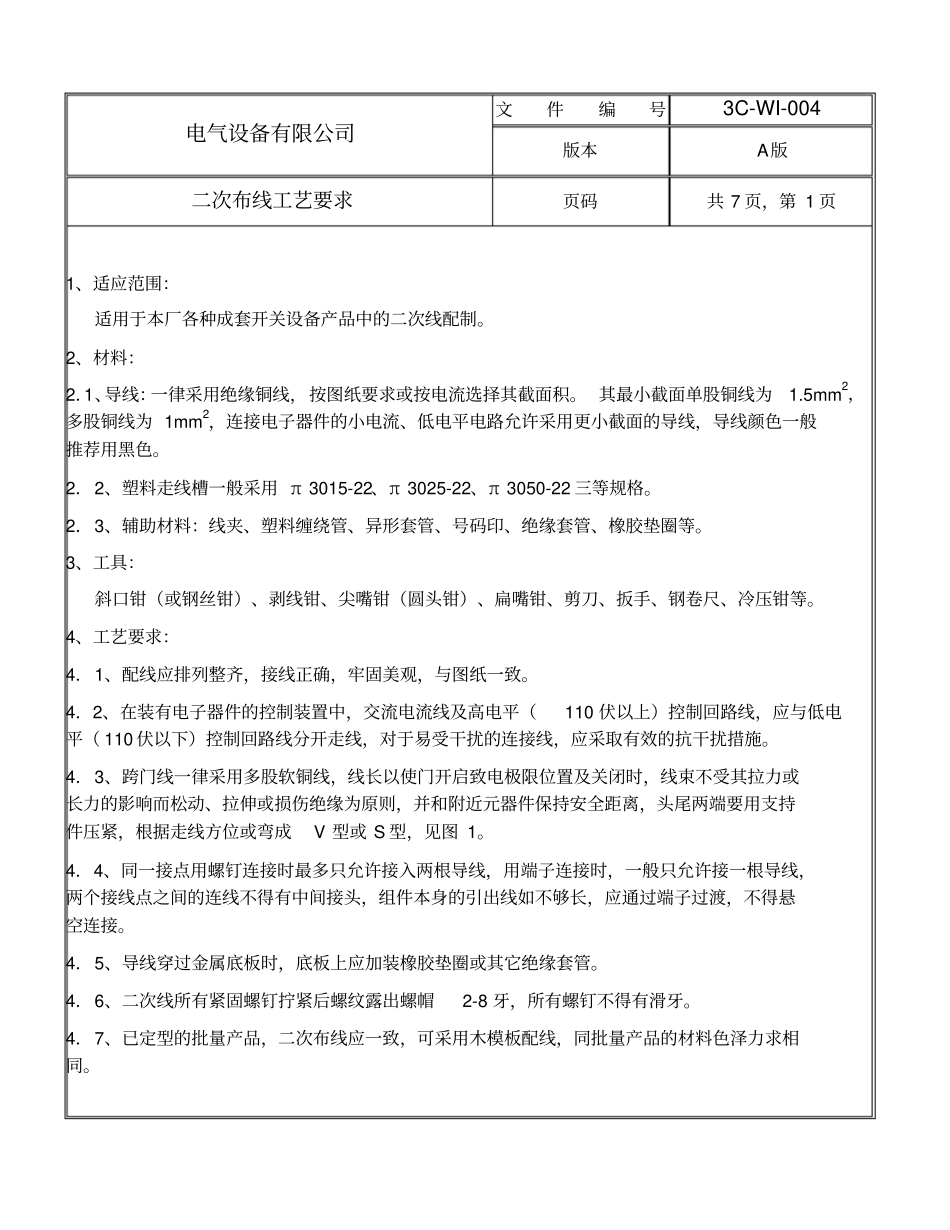

完整版低压成套设备二次线工艺守则_第1页
1/7

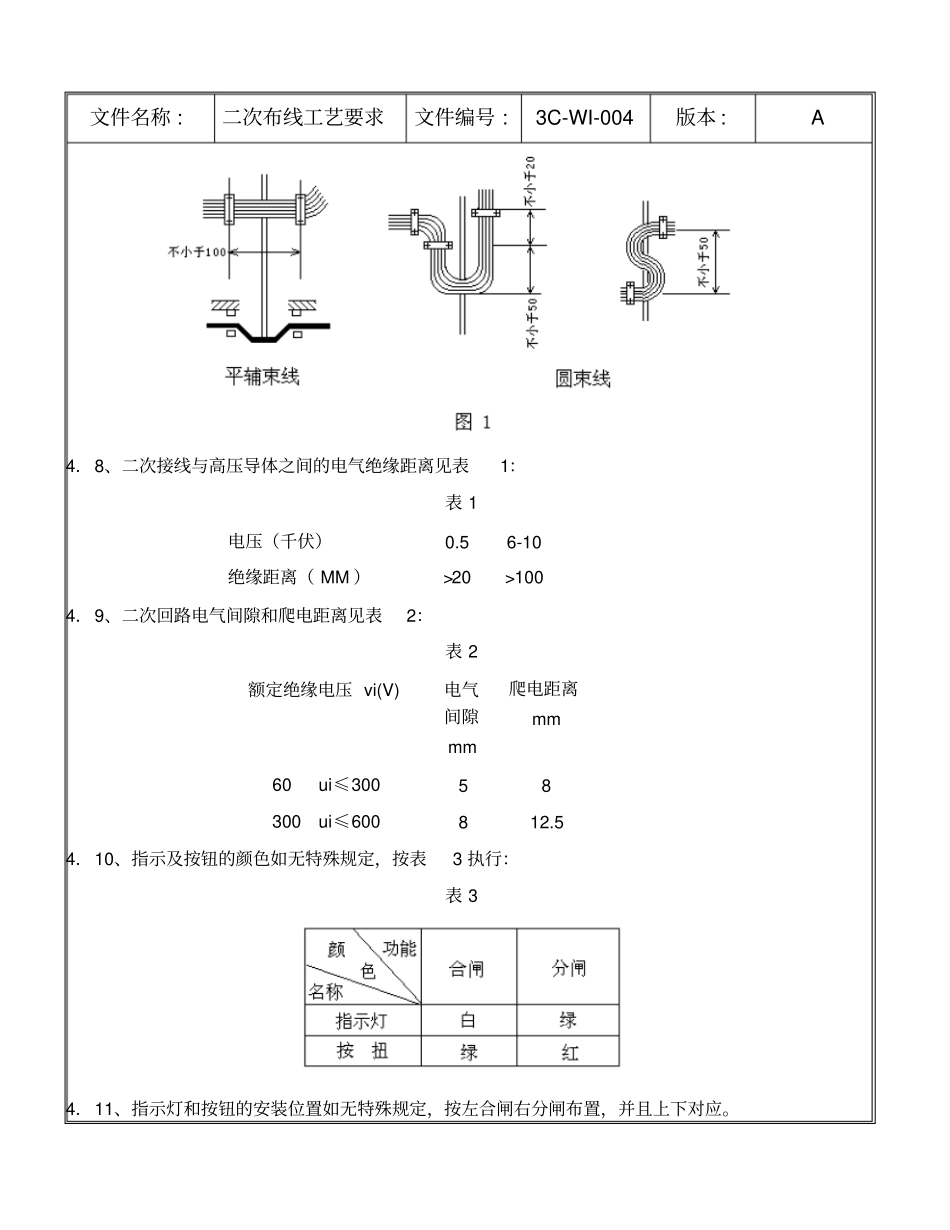

完整版低压成套设备二次线工艺守则_第2页
2/7

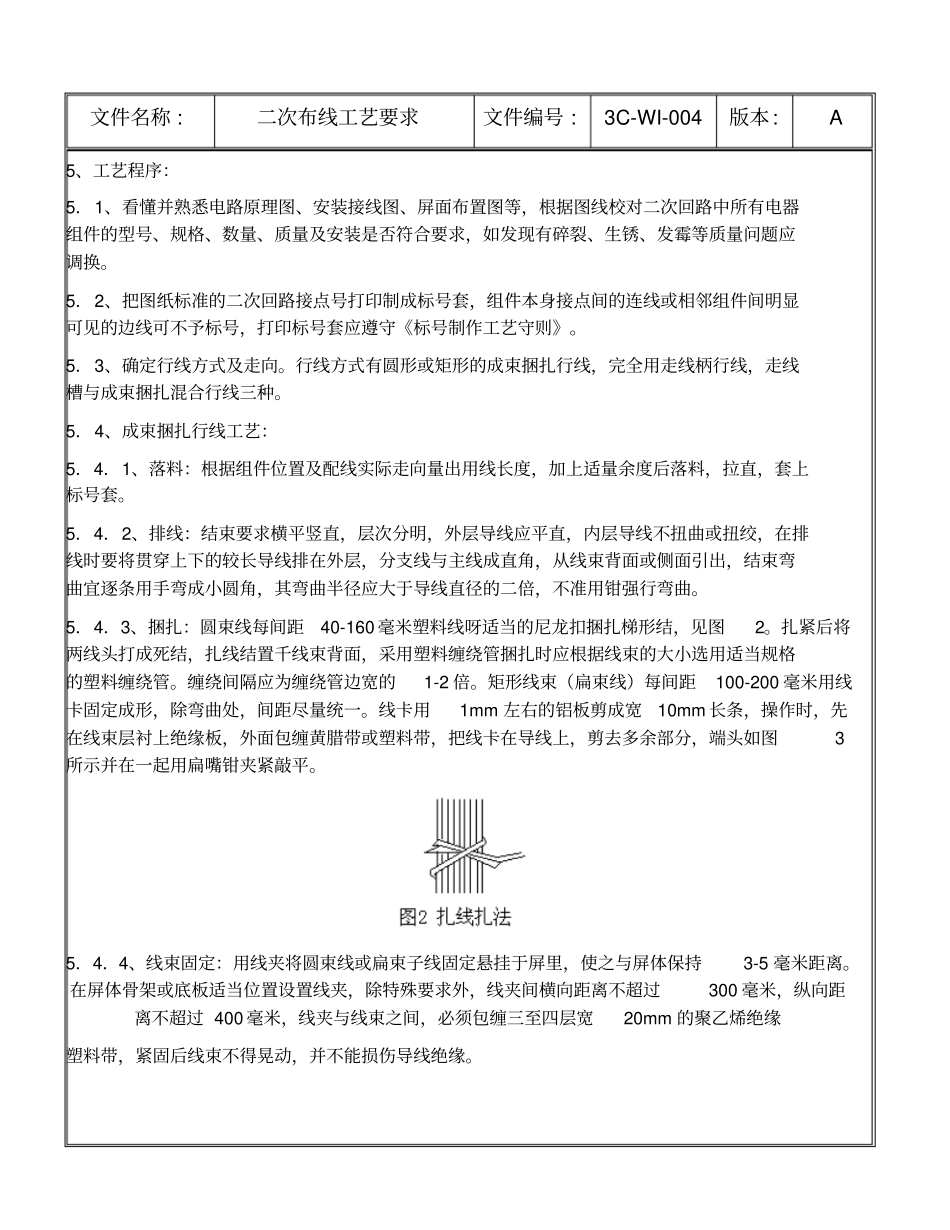

完整版低压成套设备二次线工艺守则_第3页
3/7
电气设备有限公司文件编号3C-WI-004 版本A版二次布线工艺要求页码共 7 页,第 1 页1、适应范围:适用于本厂各种成套开关设备产品中的二次线配制。2、材料:2.1、导线:一律采用绝缘铜线,按图纸要求或按电流选择其截面积。 其最小截面单股铜线为1.5mm2,多股铜线为 1mm2,连接电子器件的小电流、低电平电路允许采用更小截面的导线,导线颜色一般推荐用黑色。2.2、塑料走线槽一般采用 π 3015-22、π 3025-22、π 3050-22 三等规格。2.3、辅助材料:线夹、塑料缠绕管、异形套管、号码印、绝缘套管、橡胶垫圈等。3、工具:斜口钳(或钢丝钳)、剥线钳、尖嘴钳(圆头钳)、扁嘴钳、剪刀、扳手、钢卷尺、冷压钳等。4、工艺要求:4.1、配线应排列整齐,接线正确,牢固美观,与图纸一致。4.2、在装有电子器件的控制装置中,交流电流线及高电平(110 伏以上)控制回路线,应与低电平( 110 伏以下)控制回路线分开走线,对于易受干扰的连接线,应采取有效的抗干扰措施。4.3、跨门线一律采用多股软铜线,线长以使门开启致电极限位置及关闭时,线束不受其拉力或长力的影响而松动、拉伸或损伤绝缘为原则,并和附近元器件保持安全距离,头尾两端要用支持件压紧,根据走线方位或弯成V 型或 S 型,见图 1。4.4、同一接点用螺钉连接时最多只允许接入两根导线,用端子连接时,一般只允许接一根导线,两个接线点之间的连线不得有中间接头,组件本身的引出线如不够长,应通过端子过渡,不得悬空连接。4.5、导线穿过金属底板时,底板上应加装橡胶垫圈或其它绝缘套管。4.6、二次线所有紧固螺钉拧紧后螺纹露出螺帽2-8 牙,所有螺钉不得有滑牙。4.7、已定型的批量产品,二次布线应一致,可采用木模板配线,同批量产品的材料色泽力求相同。文件名称 : 二次布线工艺要求文件编号 : 3C-WI-004 版本 : A 4.8、二次接线与高压导体之间的电气绝缘距离见表1:表 1 电压(千伏)0.5 6-10 绝缘距离( MM )>20 >100 4.9、二次回路电气间隙和爬电距离见表2:表 2 额定绝缘电压 vi(V) 电气间隙mm 爬电距离mm 60 ui≤300 5 8 300 ui≤600 8 12.5 4.10、指示及按钮的颜色如无特殊规定,按表3 执行:表 3 4.11、指示灯和按钮的安装位置如无特殊规定,按左合闸右分闸布置,并且上下对应。文件名称 : 二次布线工艺要求文件编号 : 3C-WI-004 版本: A 5、工艺程序:5.1、看懂并熟悉电路原理图、安装接线图、屏...
