轴向滚压机床设计VIP免费

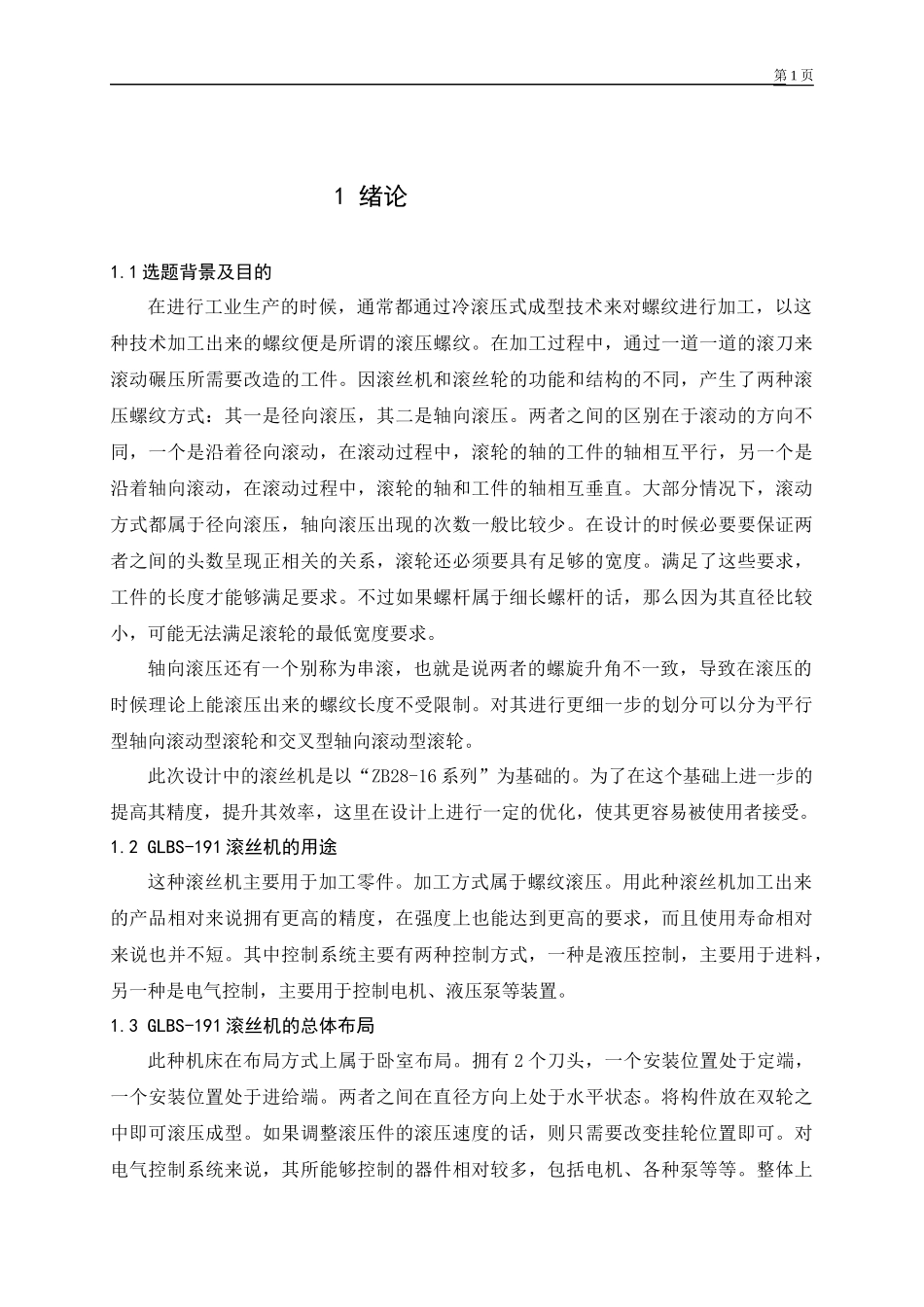

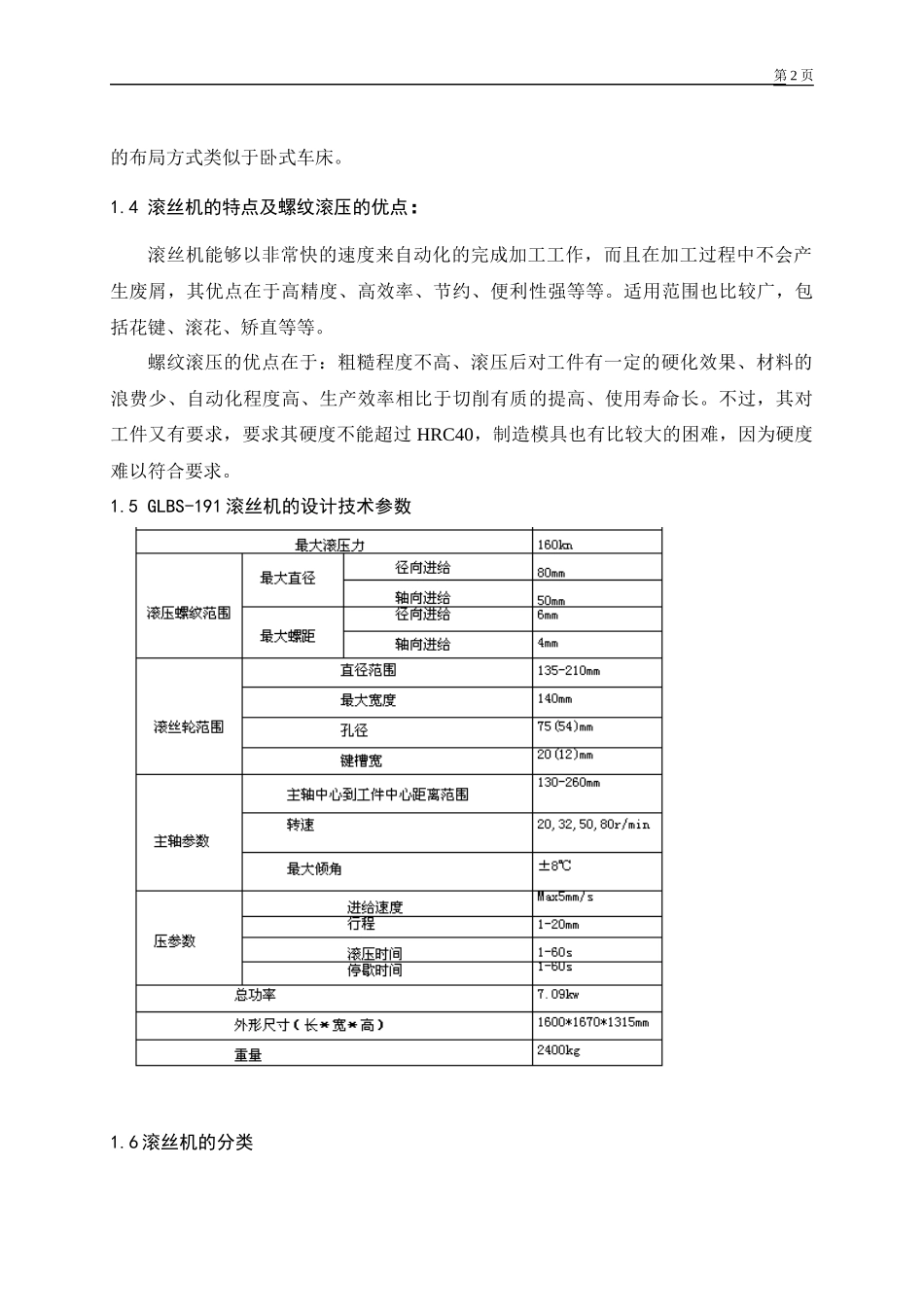

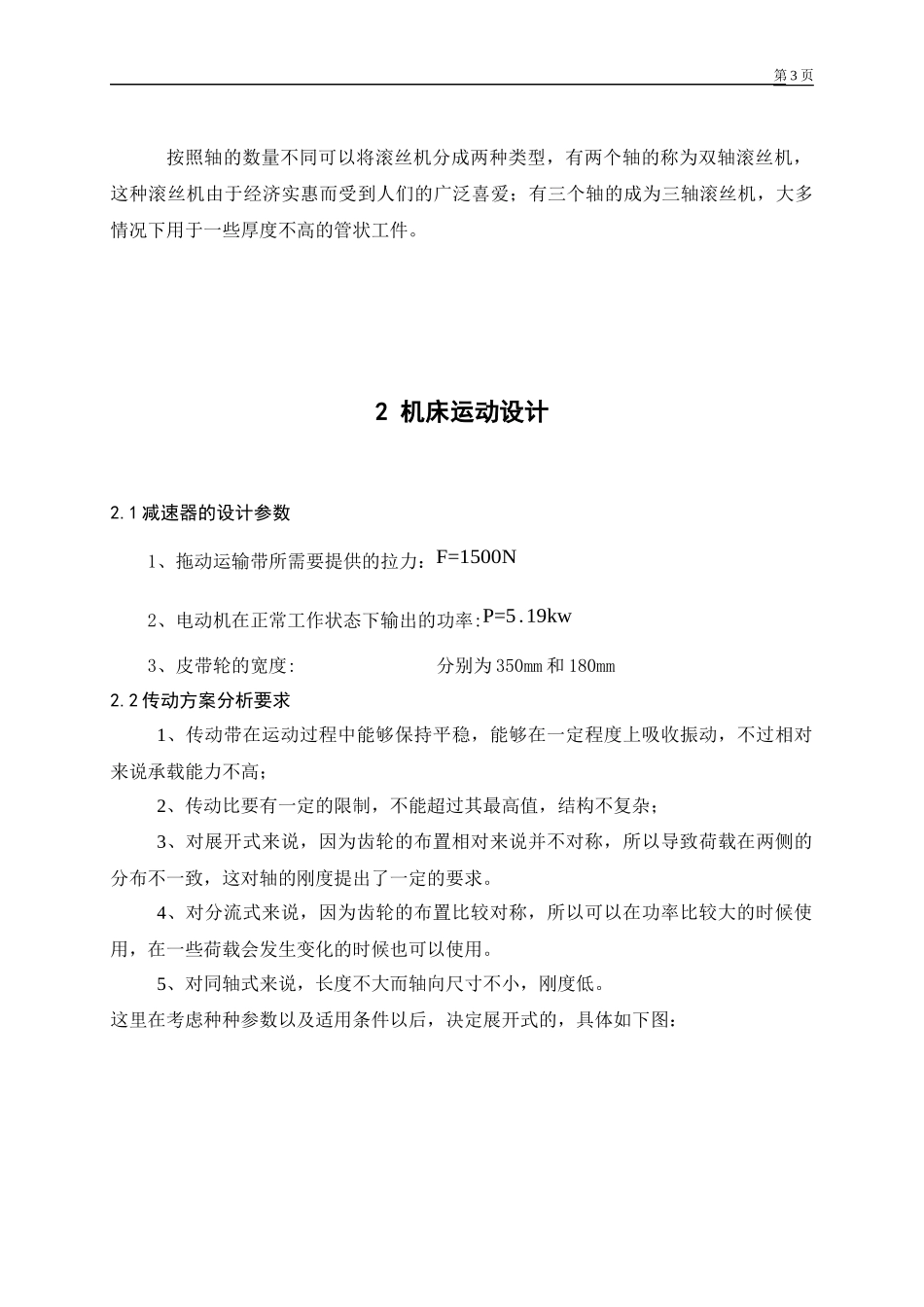

1 绪论1.1 选题背景及目的在进行工业生产的时候，通常都通过冷滚压式成型技术来对螺纹进行加工，以这种技术加工出来的螺纹便是所谓的滚压螺纹。在加工过程中，通过一道一道的滚刀来滚动碾压所需要改造的工件。因滚丝机和滚丝轮的功能和结构的不同，产生了两种滚压螺纹方式：其一是径向滚压，其二是轴向滚压。两者之间的区别在于滚动的方向不同，一个是沿着径向滚动，在滚动过程中，滚轮的轴的工件的轴相互平行，另一个是沿着轴向滚动，在滚动过程中，滚轮的轴和工件的轴相互垂直。大部分情况下，滚动方式都属于径向滚压，轴向滚压出现的次数一般比较少。在设计的时候必要要保证两者之间的头数呈现正相关的关系，滚轮还必须要具有足够的宽度。满足了这些要求，工件的长度才能够满足要求。不过如果螺杆属于细长螺杆的话，那么因为其直径比较小，可能无法满足滚轮的最低宽度要求。轴向滚压还有一个别称为串滚，也就是说两者的螺旋升角不一致，导致在滚压的时候理论上能滚压出来的螺纹长度不受限制。对其进行更细一步的划分可以分为平行型轴向滚动型滚轮和交叉型轴向滚动型滚轮。此次设计中的滚丝机是以“ZB28-16 系列”为基础的。为了在这个基础上进一步的提高其精度，提升其效率，这里在设计上进行一定的优化，使其更容易被使用者接受。1.2 GLBS-191 滚丝机的用途这种滚丝机主要用于加工零件。加工方式属于螺纹滚压。用此种滚丝机加工出来的产品相对来说拥有更高的精度，在强度上也能达到更高的要求，而且使用寿命相对来说也并不短。其中控制系统主要有两种控制方式，一种是液压控制，主要用于进料，另一种是电气控制，主要用于控制电机、液压泵等装置。1.3 GLBS-191 滚丝机的总体布局此种机床在布局方式上属于卧室布局。拥有 2 个刀头，一个安装位置处于定端，一个安装位置处于进给端。两者之间在直径方向上处于水平状态。将构件放在双轮之中即可滚压成型。如果调整滚压件的滚压速度的话，则只需要改变挂轮位置即可。对电气控制系统来说，其所能够控制的器件相对较多，包括电机、各种泵等等。整体上第 1 页的布局方式类似于卧式车床。1.4 滚丝机的特点及螺纹滚压的优点：滚丝机能够以非常快的速度来自动化的完成加工工作，而且在加工过程中不会产生废屑，其优点在于高精度、高效率、节约、便利性强等等。适用范围也比较广，包括花键、滚花、矫直等等。螺纹滚压的优点在于：粗糙程度不高、滚压后对工件有一定的硬化效果、材料的浪费少、...
