中心孔的分类VIP免费

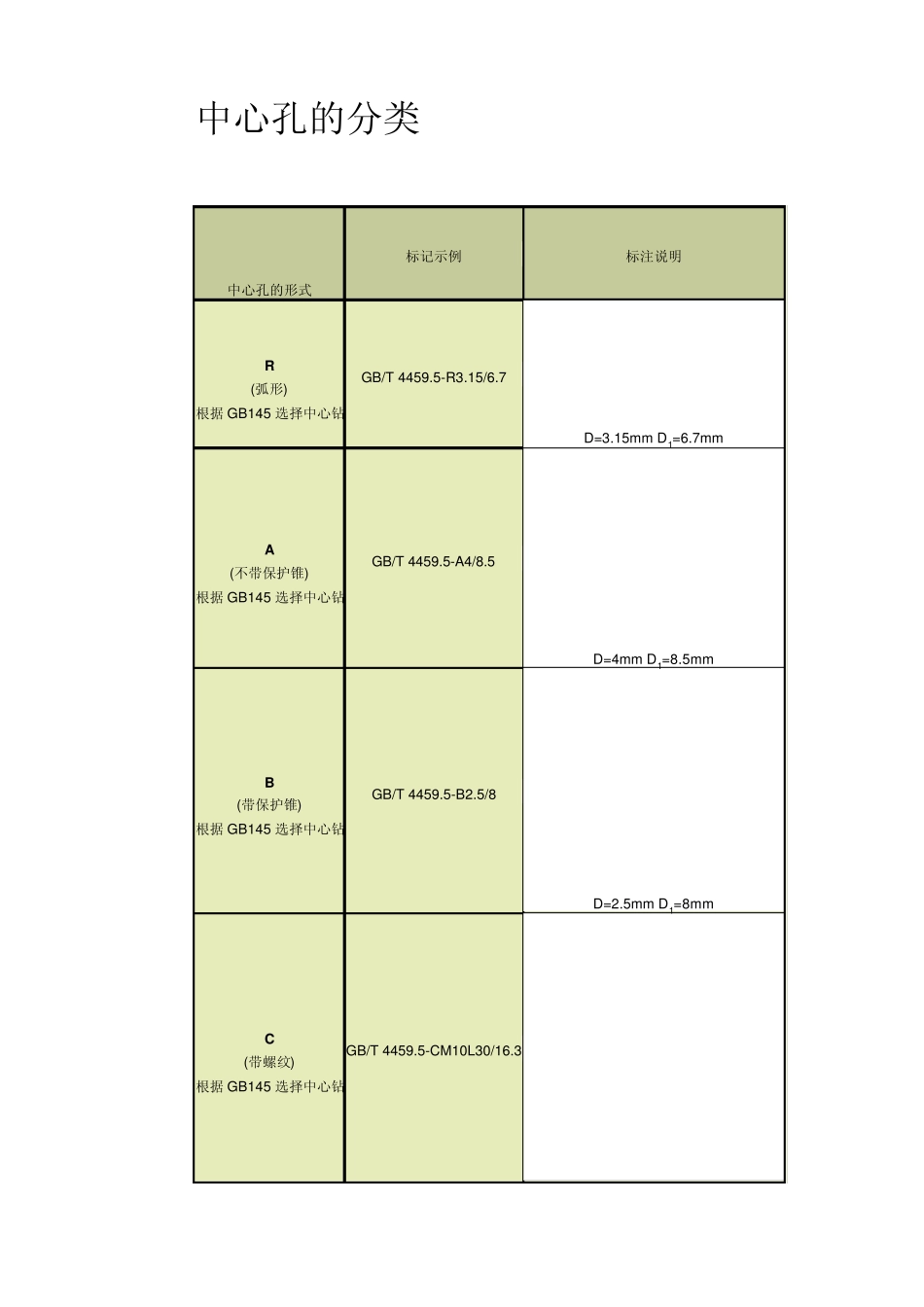

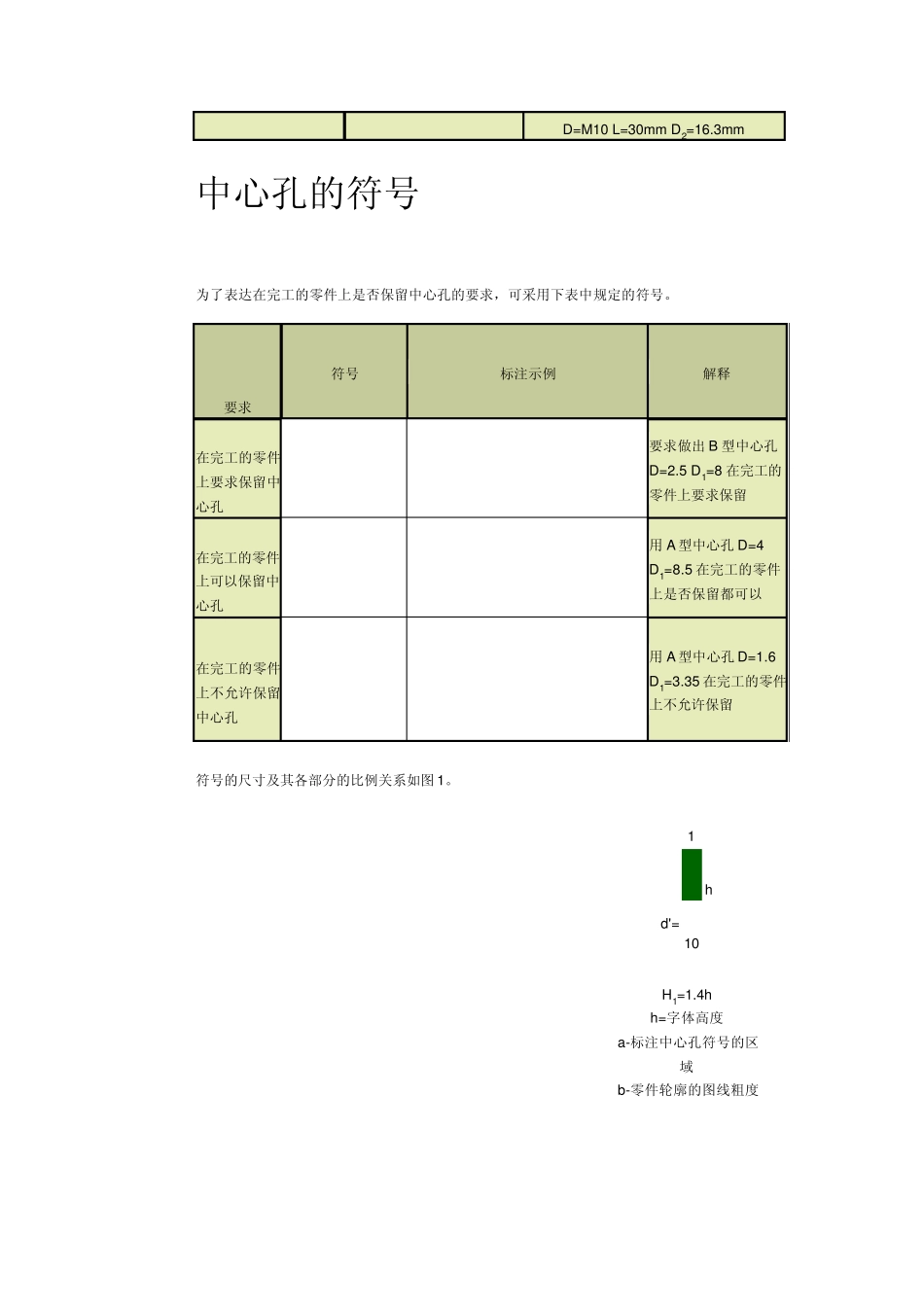

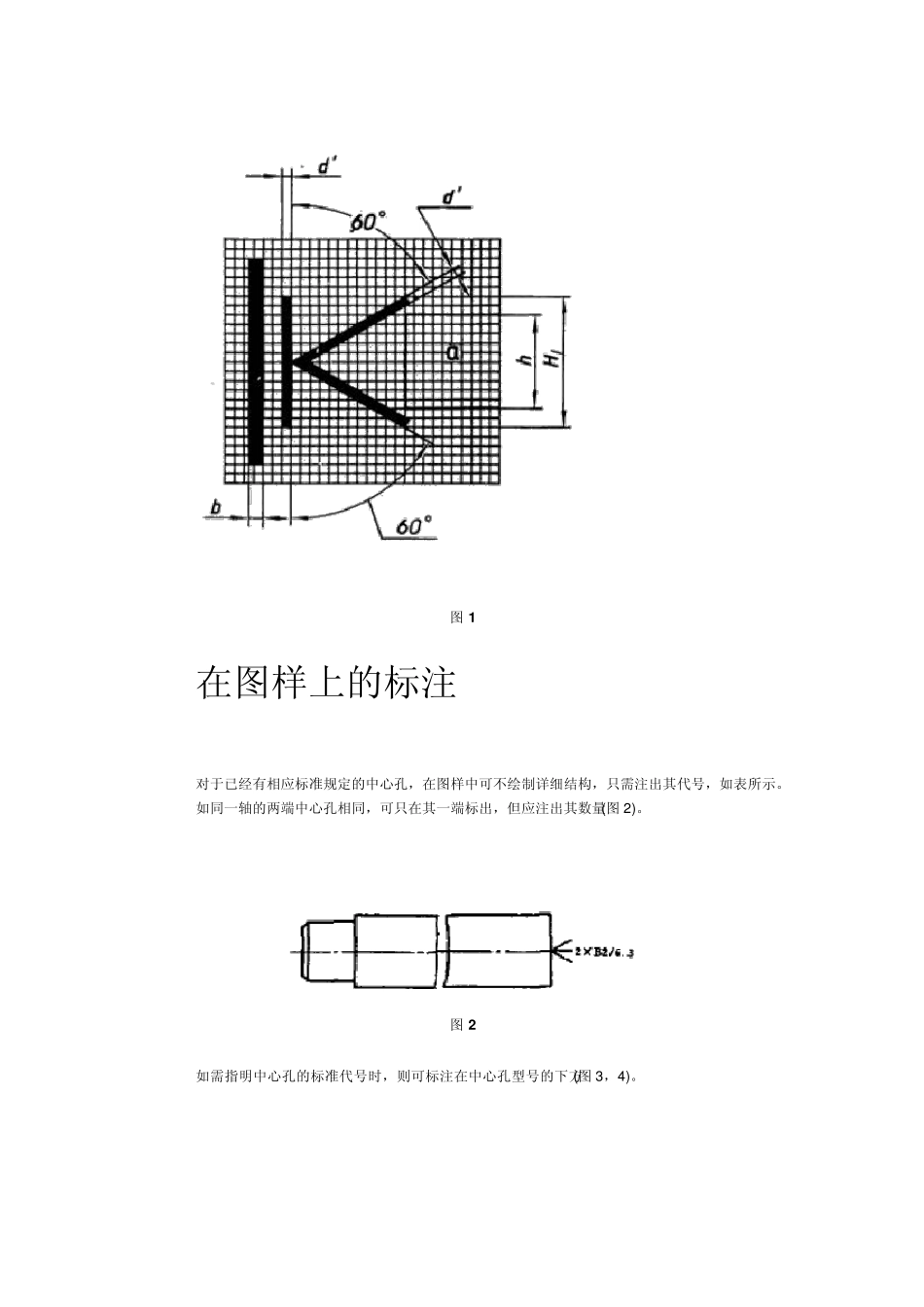

中心孔的分类 中心孔的形式 标记示例 标注说明 R (弧形) 根据GB145 选择中心钻 GB/T 4459.5-R3.15/6.7 D=3.15m m D1=6.7m m A (不带保护锥) 根据GB145 选择中心钻 GB/T 4459.5-A4/8.5 D=4m m D1=8.5m m B (带保护锥) 根据GB145 选择中心钻 GB/T 4459.5-B2.5/8 D=2.5m m D1=8m m C (带螺纹) 根据GB145 选择中心钻 GB/T 4459.5-CM10L30/16.3 D=M10 L=30m m D2=16.3m m 中心孔的符号 为了表达在完工的零件上是否保留中心孔的要求，可采用下表中规定的符号。 要求 符号 标注示例 解释 在完工的零件上要求保留中心孔 要求做出 B 型中心孔 D=2.5 D1=8 在完工的零件上要求保留 在完工的零件上可以保留中心孔 用A 型中心孔D=4 D1=8.5 在完工的零件上是否保留都可以 在完工的零件上不允许保留中心孔 用A 型中心孔D=1.6 D1=3.35 在完工的零件上不允许保留 符号的尺寸及其各部分的比例关系如图 1。 d'= 1 h 10 H1=1.4h h=字体高度 a-标注中心孔符号的区域 b-零件轮廓的图线粗度 图1 在图样上的标注 对于已经有相应标准规定的中心孔，在图样中可不绘制详细结构，只需注出其代号，如表所示。如同一轴的两端中心孔相同，可只在其一端标出，但应注出其数量(图2 )。 图2 如需指明中心孔的标准代号时，则可标注在中心孔型号的下方(图3 ，4 )。 图3 图4 中心孔工作表面的粗糙度应在引出线上标出(图5、图6)，表面粗糙度的上限值为1.25µm。 以中心孔的轴线为基准时，基准代(符)号可按图5、图6 的方法标注。 图5 图6 心孔的表示方法摘要：CBQ800自动标签冲切机的故障分析暂停指令G04数控铣床编程破解汽车冲压模具技术难题菲赛普1101DX型数控钻床UG的参数化建模方法及三维零件库的创建基于数据库的刀具管理系统的设计与实现 砂轮产品知识螺纹类零件7的数控车床加工编程敏捷制造——21世纪机械制造业的发展趋势之一英威腾 CHE矢量变频器在数控雕刻机床上的应用镗削和镗刀一重研制成功核电主容器堆芯支撑块车铣加工专机车床知识介绍 UG 系统管理由 PLC到 PAC：该如何改进您的系统？装备制造高景气行业 核心是自主创新国内民企首台百吨级减速机在常问世工具机业转型配合高科技产业发展设定参数实现加工中心刚性攻丝 [标签:tag] 本文根据GB4459.5-1999等资料撰写。 中心孔的分类 中心孔的形式 标记示例 标注说明 R (弧形) 根据GB145选择中心钻 GB/T 4459.5...
