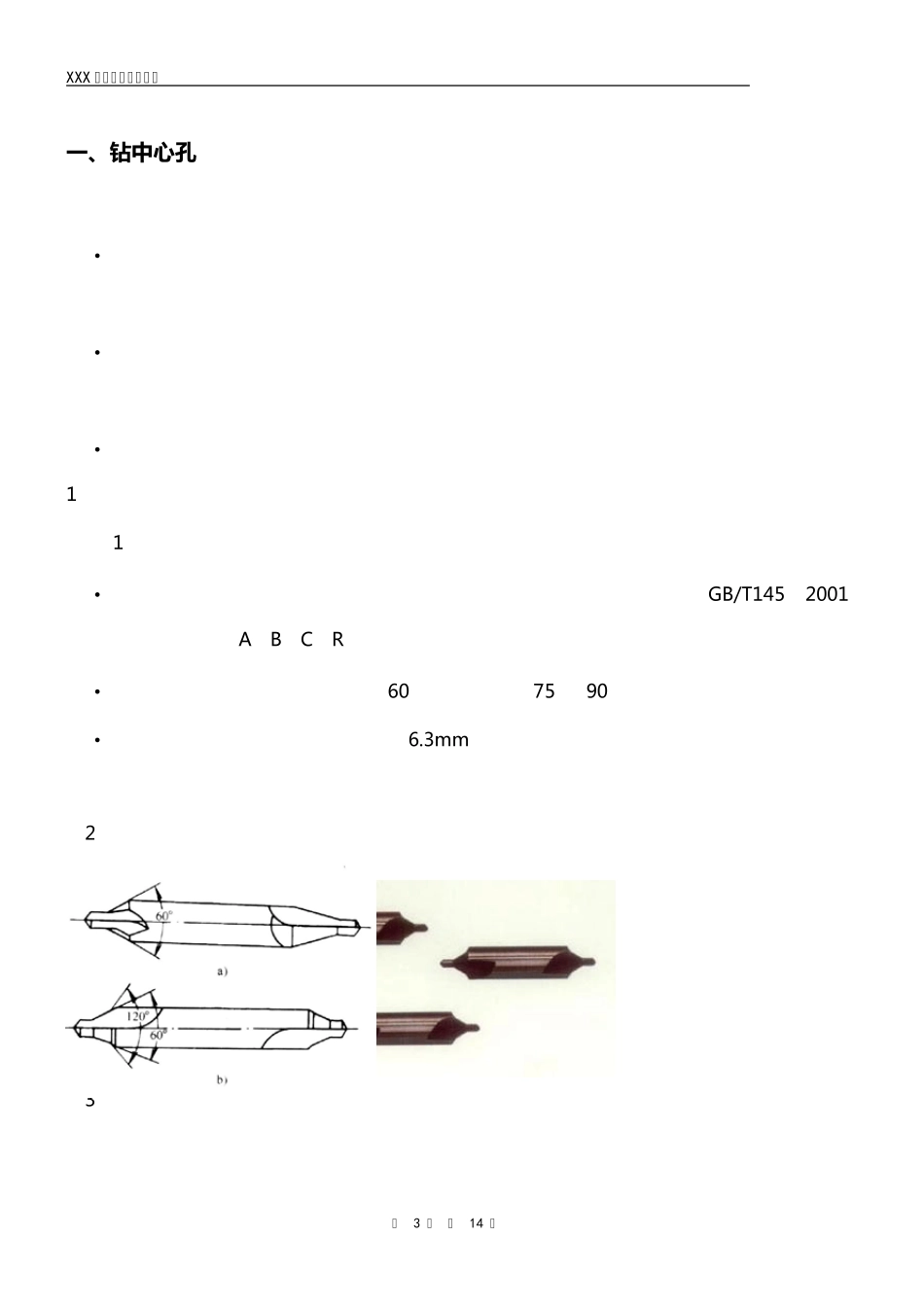

XXX 制造集团有限公司 第 1 页 共 14 页 XXX制造集团有限公司 钻中心孔、钻孔及 车螺纹的说明 文件编号： 受控状态： 分 发 号： 编制： 日期： 审核： 日期： 批准： 日期 2012 年 04 月 06 日 发布 2011 年 04 月 06日 实施 XXX制造集团有限公司 发布 XXX 制造集团有限公司 第 2 页 共 14 页 编制说明 一、 为了保证产品质量，根据公司实际需要，技术部对本公司的自制件、外购件和外协件的尺寸，形状公差作如下规定： 二、 本文件由 X X X 制造集团有限公司技术部根据国家标准，结合我单位产品情况，对钻中心孔、钻孔及车螺纹汇总、整理。 三、 除内部使用需要外（包括认证审核需要），未经允许任何人不能以任何形式提供给他人。 报送：技术质量经理、质量保证、技术负责人； 发送：技术部、质检部、生产部、各生产车间 XXX 制造集团有限公司 第 3 页 共 14 页 钻中心孔钻孔及普通螺纹的加工说明 一 、钻中心孔 说明： • 在工件安装中，一夹一顶或两顶都要先预制中心孔，在钻孔时为了保证同轴度也往往要先钻中心孔来决定中心位置。 • 在车床上钻孔加工也是比较常见的工艺，如齿轮、轴套、带轮、盘盖类等零件的孔，都必须要先进行钻孔加工。 • 钻中心孔和钻孔是车工必须要首先掌握的基本技能。 1、钻中心孔 （1）中心孔的型式 • 中心孔是机械设计中常见的结构要素，可用作零件加工和检测的基准。GB/T145—2001规定中心孔有 A、B、C、R 四种型 式。 • 以上四种型式中心孔的圆锥角为 60°，重型工件用75°或90°的圆锥角 • 中心孔通常用中心钻钻出，直径在 6.3m m 以下的中心孔一般采用钻的加工工艺，较大的中心孔可采用车、锪锥孔等加工方法。制造中心钻的材料一般为高速钢。 （2）中心钻的几何结构 （3）中心孔的作用与结构 XXX 制造集团有限公司 第 4 页 共 14 页 （4）中心孔的标注意义 中心孔表示法（摘自GB/T4459.5 —— 1999 ） A型是普通中心孔，用于 精度要求一般的工件。 B型是带护锥的中心孔，精度要求较高并需多次使用中心孔的工件，一般都采用B型中心孔 C型是带螺纹的中心孔， 需要把其他零件轴向 固定在轴上时采用。 R型中心孔是将A型中心孔的圆锥母线改为圆弧线，以减少中心孔与顶尖的接触面积，减少摩擦力，和顶针的接触形式为线接触,提高了重复定位的精度 。 XXX 制造集团有限公司 第 5 页 共 14...
