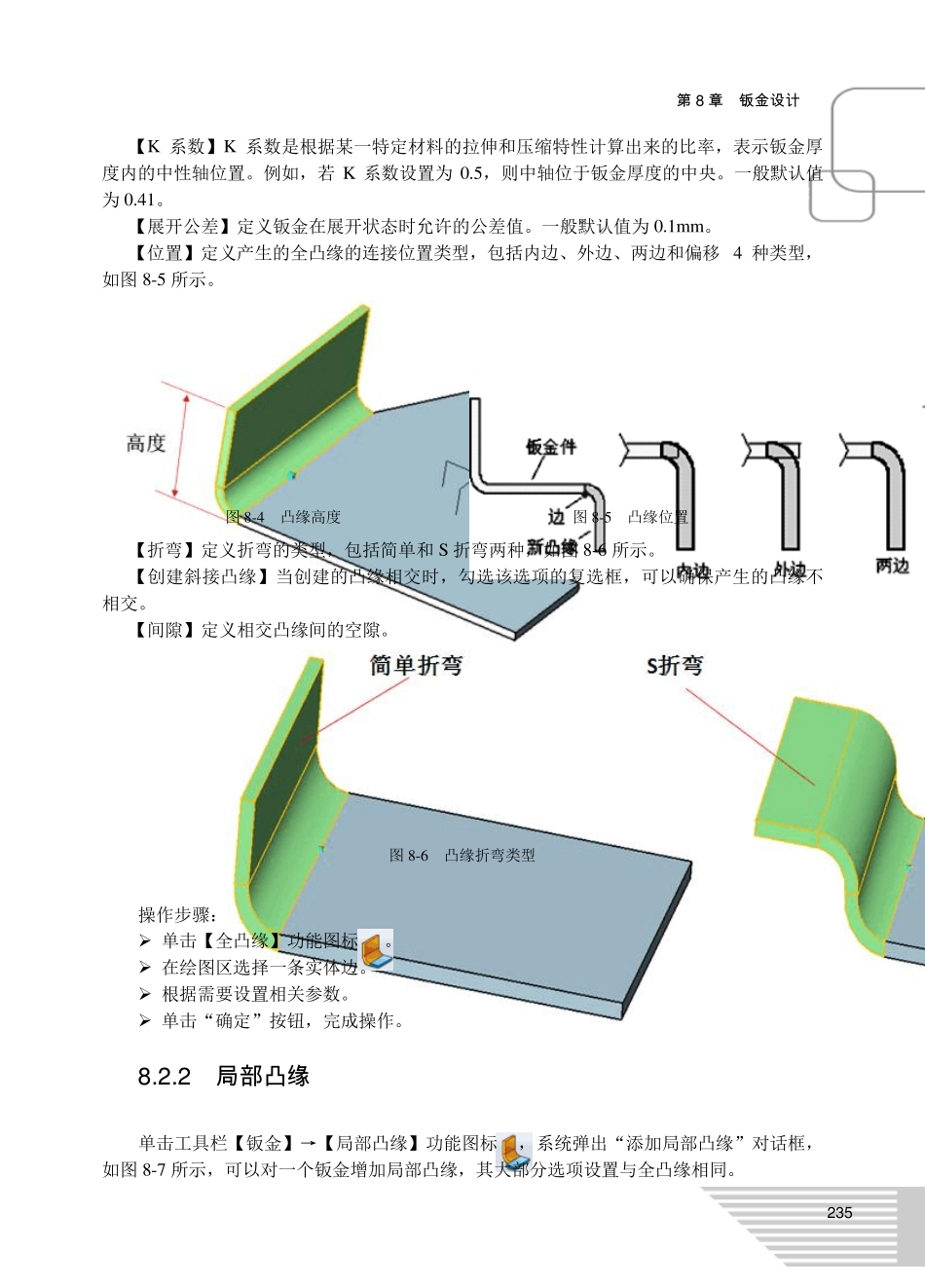

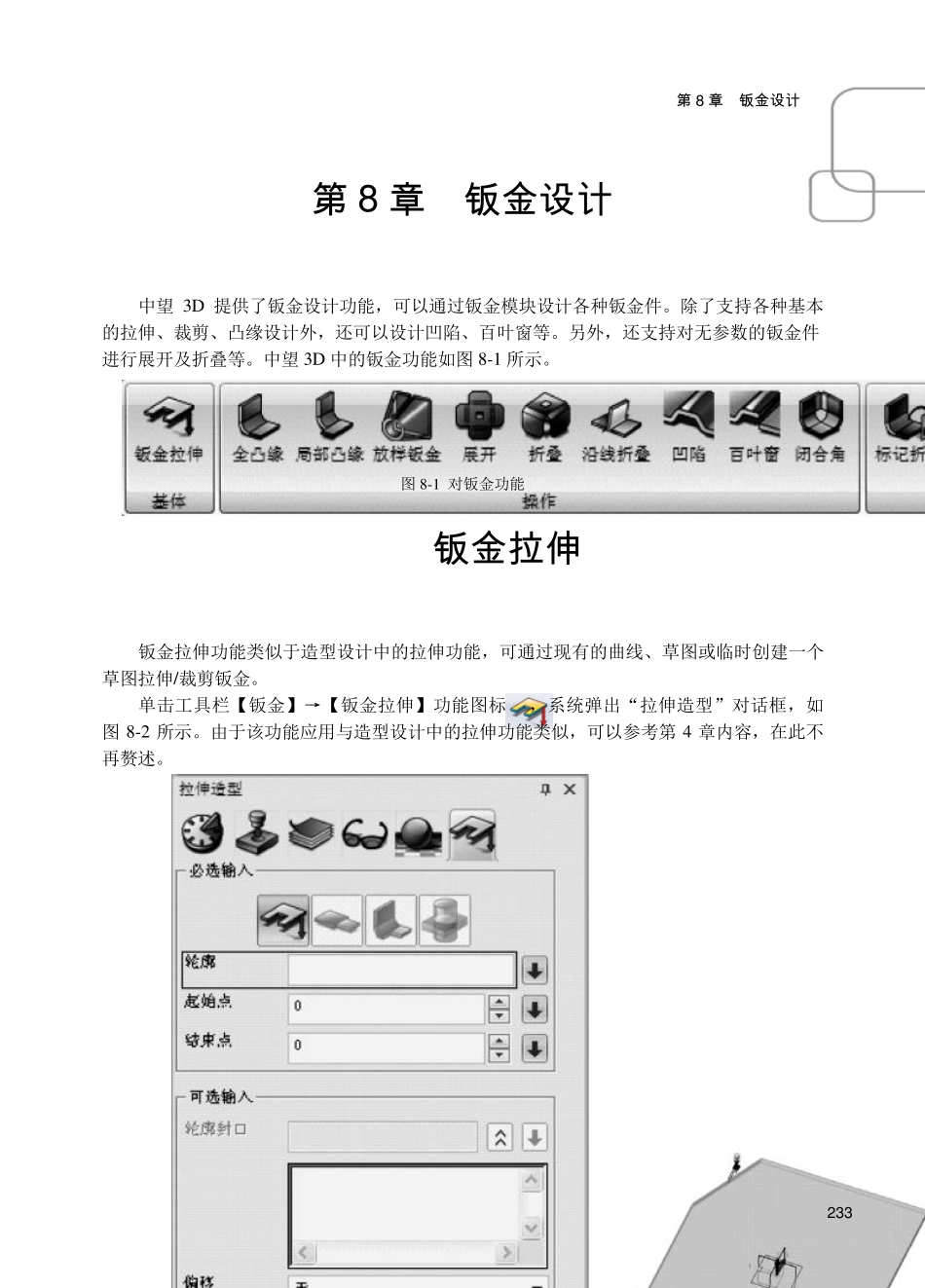

第 8 章 钣 金 设 计 2 3 3 第 8 章 钣 金 设 计 中望3D 提供了钣金设计功能，可以通过钣金模块设计各种钣金件。除了支持各种基本的拉伸、裁剪、凸缘设计外，还可以设计凹陷、百叶窗等。另外，还支持对无参数的钣金件进行展开及折叠等。中望3D 中的钣金功能如图8-1 所示。 图8-1 对钣金功能 8.1 钣 金 拉 伸 钣金拉伸功能类似于造型设计中的拉伸功能，可通过现有的曲线、草图或临时创建一个草图拉伸/裁剪钣金。 单击工具栏【钣金】→【钣金拉伸】功能图标，系统弹出“拉伸造型”对话框，如图8-2 所示。由于该功能应用与造型设计中的拉伸功能类似，可以参考第 4 章内容，在此不再赘述。 2 3 4 图8 -2 “拉伸造型”对话框 提 醒 ： 如 果 需 要 临 时 创 建 拉 伸 草 图 ， 将 鼠 标 定 位 到 对 话 框 中 的 “轮 廓 ”选 项 ， 单 击 鼠 标 中键 或 者 回 车 ， 系 统 将 弹 出 创 建 拉 伸 草 图 界 面 。 操作步骤：  新建或打开一个文件，单击【钣金拉伸】功能图标。  系统弹出“拉伸造型”对话框， 在绘图区选择一个轮廓，或者单击鼠标中键新建一个草图轮廓。  输入“起始点”和“结束点”的值。  根据需要设置相关参数。  单击“确定”按钮，完成操作。 8.2 凸缘 8 .2 .1 全凸缘 单击工具栏【钣金】→【全凸缘】功能图标，系统弹出“添加全凸缘”对话框，如图8 -3 所示，可以对一个钣金增加全凸缘。 图8 -3 “添加全凸缘”对话框 【边】定义需要增加全凸缘的边，支持同时定义多条边。 【角度】定义全凸缘的角度，它是边所在的面与凸缘面之间的夹角。 【长度，高度】定义全凸缘长度值或高度值。高度是指从凸缘基部到顶部的垂直距离，如图8 -4 所示。 【半径】定义全凸缘内折弯半径。 第 8 章 钣 金 设 计 2 3 5 【K 系数】K 系数是根据某一特定材料的拉伸和压缩特性计算出来的比率，表示钣金厚度内的中性轴位置。例如，若K 系数设置为0.5，则中轴位于钣金厚度的中央。一般默认值为0.41。 【展开公差】定义钣金在展开状态时允许的公差值。一般默认值为0.1m m 。 【位置】定义产生的全凸缘的连接位置类型，包括内边、外边、两边和偏移4 种类型，如图8-5 所示。 图8-4 凸缘高度 图8-5 凸缘位置 【折弯】定义折弯的类型，包括简单和S 折弯两种，如图8-6 所示。 【创建斜接凸...
