中望3D三维CAD教程[第2章线框]VIP免费

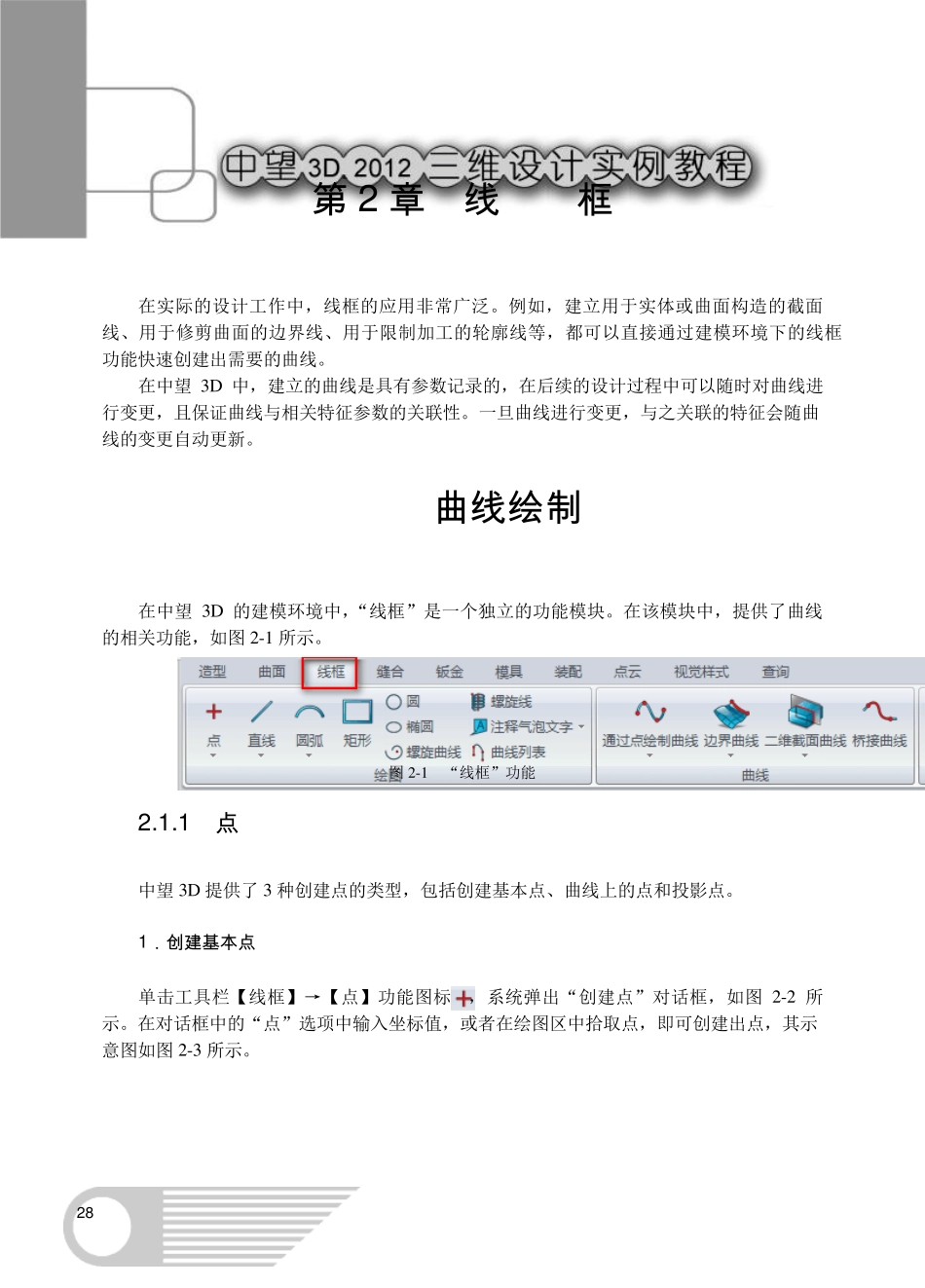

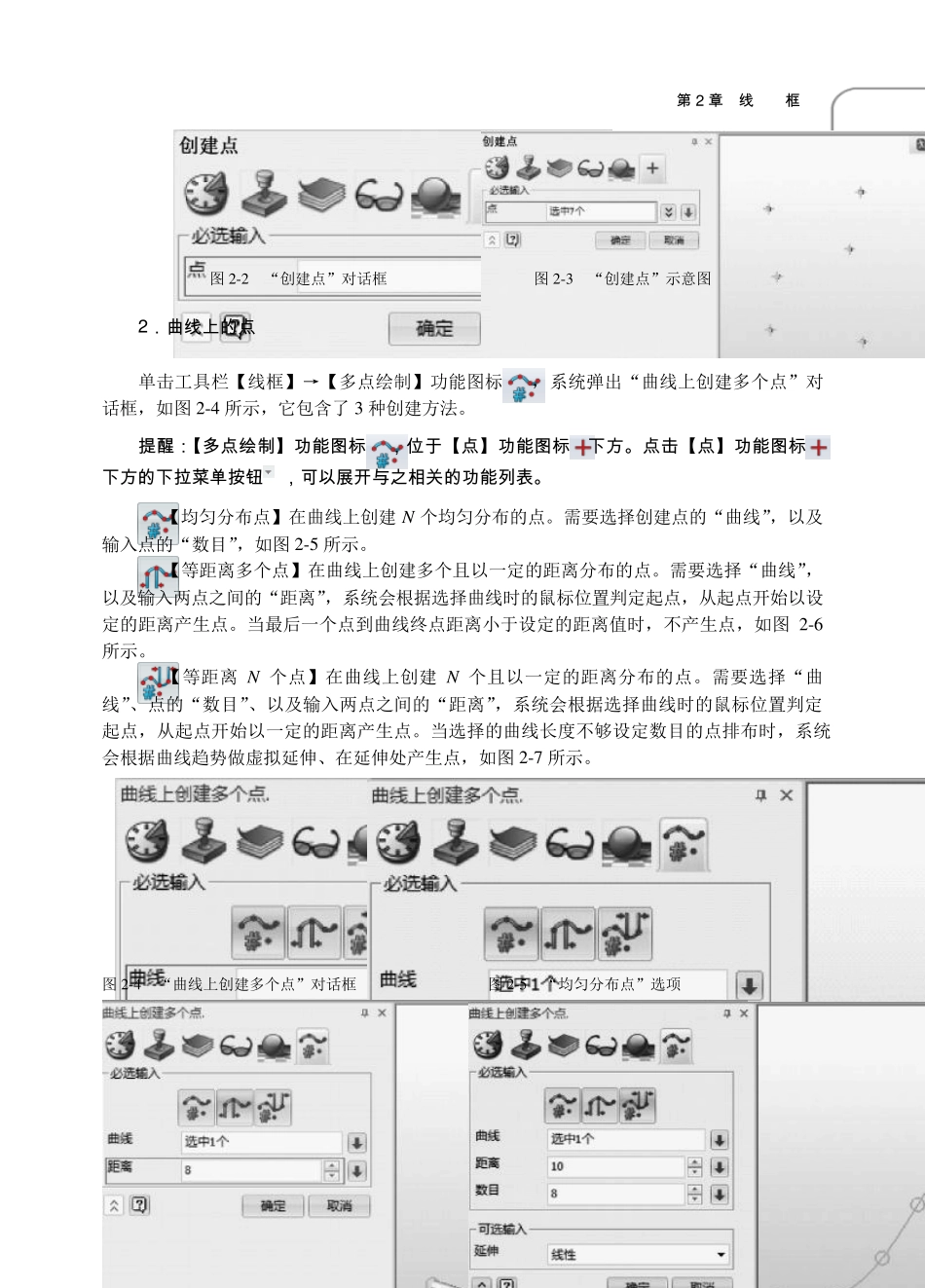

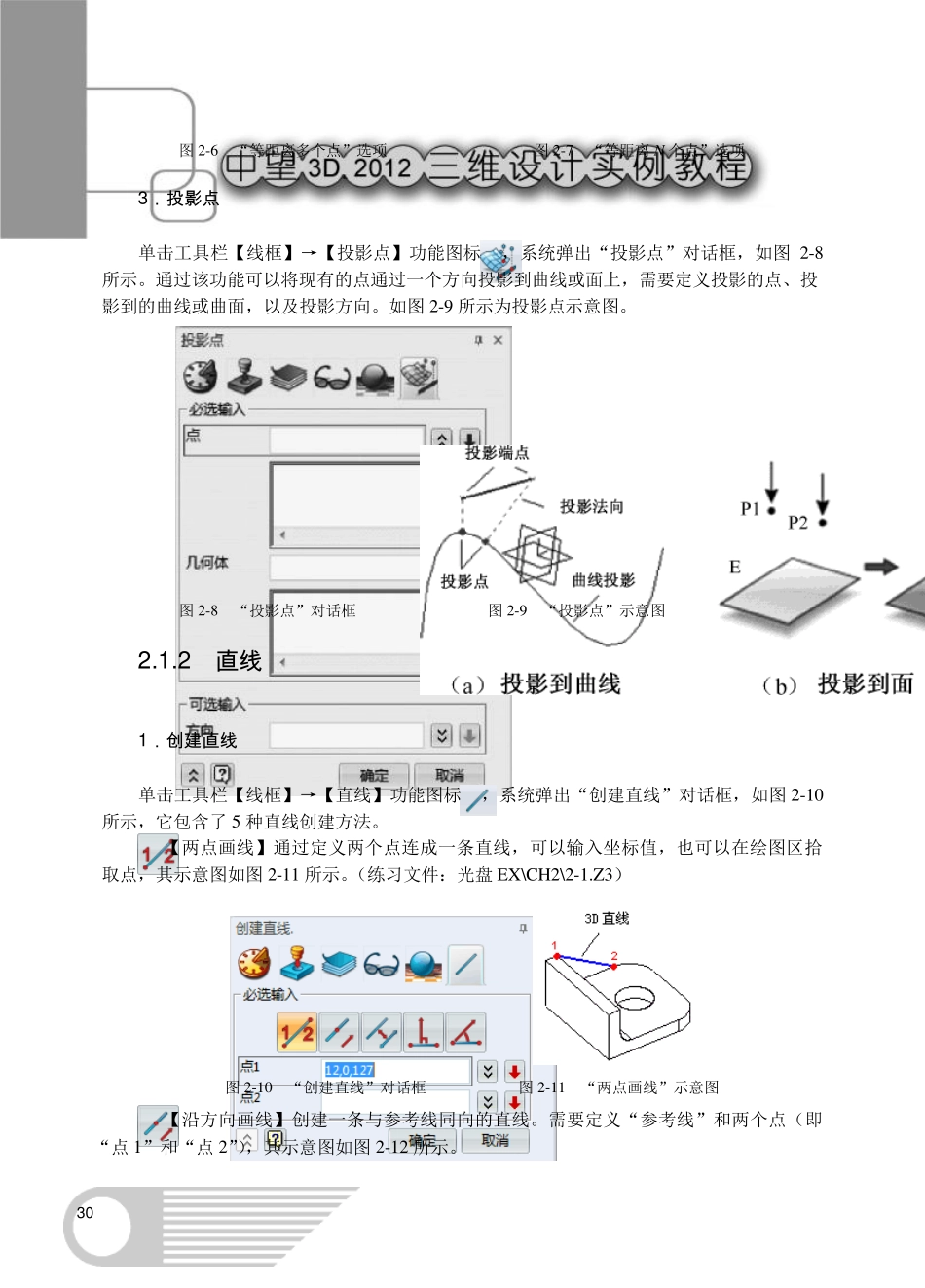

2 8 第 2 章 线 框 在实际的设计工作中，线框的应用非常广泛。例如，建立用于实体或曲面构造的截面线、用于修剪曲面的边界线、用于限制加工的轮廓线等，都可以直接通过建模环境下的线框功能快速创建出需要的曲线。 在中望3D 中，建立的曲线是具有参数记录的，在后续的设计过程中可以随时对曲线进行变更，且保证曲线与相关特征参数的关联性。一旦曲线进行变更，与之关联的特征会随曲线的变更自动更新。 2.1 曲 线 绘 制 在中望3D 的建模环境中，“线框”是一个独立的功能模块。在该模块中，提供了曲线的相关功能，如图 2-1 所示。 图 2-1 “线框”功能 2 .1 .1 点 中望3D 提供了 3 种创建点的类型，包括创建基本点、曲线上的点和投影点。 1 ． 创建基本点 单击工具栏【线框】→【点】功能图标，系统弹出“创建点”对话框，如图 2-2 所示。在对话框中的“点”选项中输入坐标值，或者在绘图区中拾取点，即可创建出点，其示意图如图 2-3 所示。 第 2 章 线 框 2 9 图2 -2 “创建点”对话框 图2 -3 “创建点”示意图 2 ． 曲 线 上 的 点 单击工具栏【线框】→【多点绘制】功能图标，系统弹出“曲线上创建多个点”对话框，如图2 -4 所示，它包含了 3 种创建方法。 提 醒 ：【 多 点 绘 制 】 功 能 图 标， 位 于 【 点 】 功 能 图 标下 方 。点 击【 点 】 功 能 图 标下 方 的 下 拉菜单按钮， 可以展开与之相关的 功 能 列表。 【均匀分布点】在曲线上创建 N 个均匀分布的点。需要选择创建点的“曲线”，以及输入点的“数目”，如图2 -5 所示。 【等距离多个点】在曲线上创建多个且以一定的距离分布的点。需要选择“曲线”，以及输入两点之间的“距离”，系统会根据选择曲线时的鼠标位置判定起点，从起点开始以设定的距离产生点。当最后一个点到曲线终点距离小于设定的距离值时，不产生点，如图2 -6所示。 【等距离 N 个点】在曲线上创建 N 个且以一定的距离分布的点。需要选择“曲线”、点的“数目”、以及输入两点之间的“距离”，系统会根据选择曲线时的鼠标位置判定起点，从起点开始以一定的距离产生点。当选择的曲线长度不够设定数目的点排布时，系统会根据曲线趋势做虚拟延伸、在延伸处产生点，如图2 -7 所示。 图2 -4 “曲线上创建多个点”对话框 图2 -5 “均匀分布点”选项 3 0 图2-6 “等距离多个点”选项...
