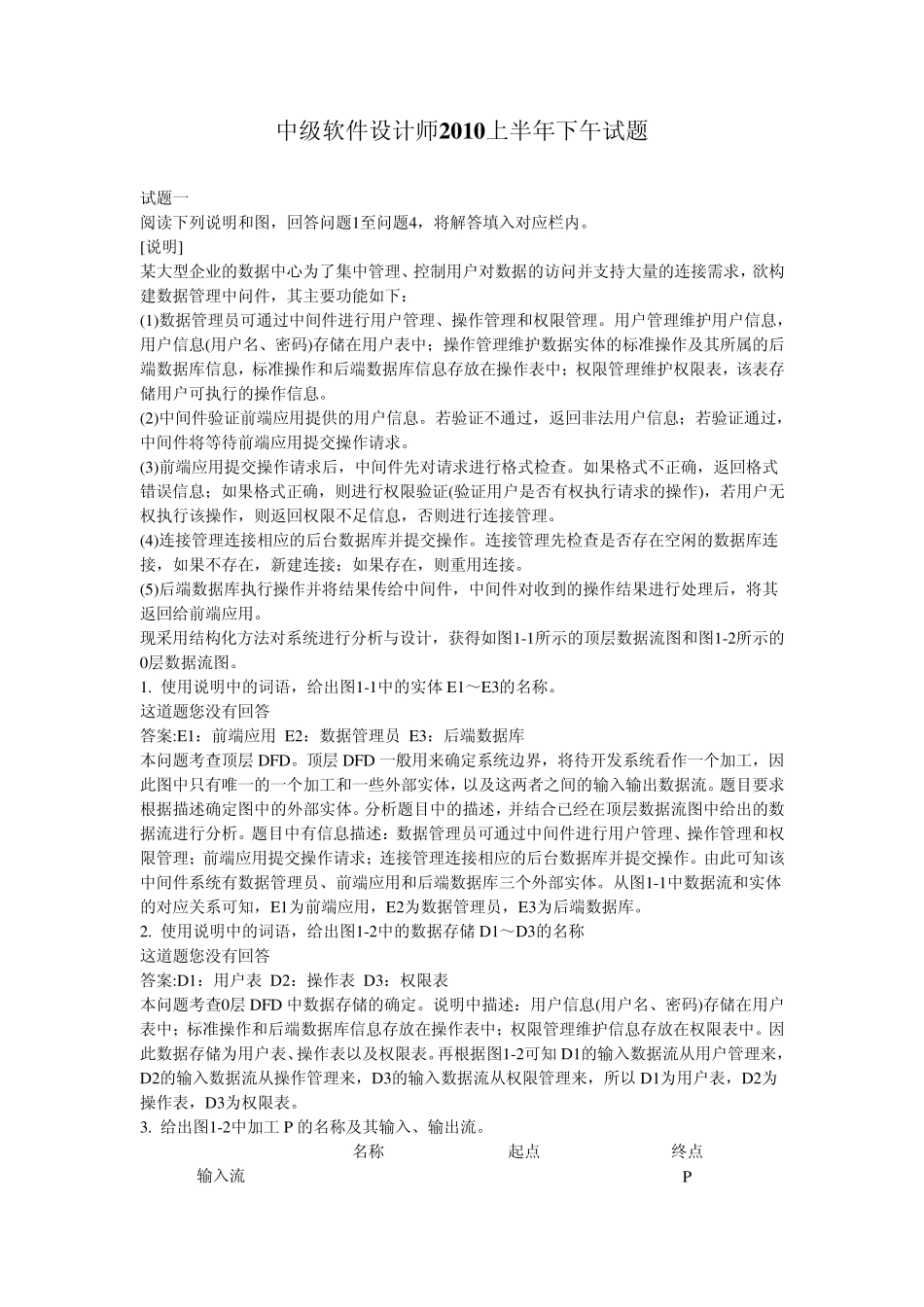

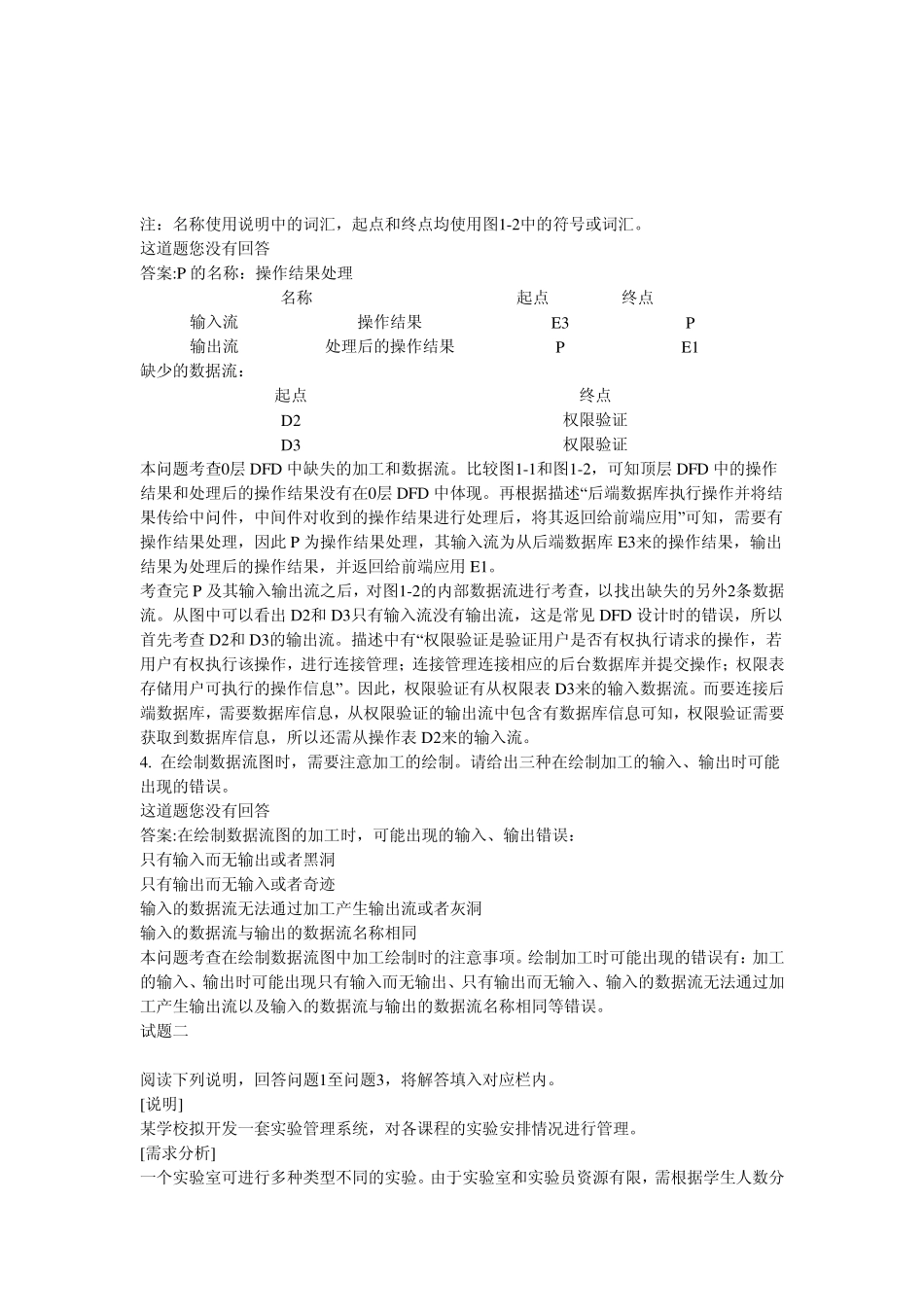

中级软件设计师2 0 1 0 上半年下午试题 试题一 阅读下列说明和图，回答问题1至问题4，将解答填入对应栏内。 [说明] 某大型企业的数据中心为了集中管理、控制用户对数据的访问并支持大量的连接需求，欲构建数据管理中问件，其主要功能如下： (1)数据管理员可通过中间件进行用户管理、操作管理和权限管理。用户管理维护用户信息，用户信息(用户名、密码)存储在用户表中；操作管理维护数据实体的标准操作及其所属的后端数据库信息，标准操作和后端数据库信息存放在操作表中；权限管理维护权限表，该表存储用户可执行的操作信息。 (2)中间件验证前端应用提供的用户信息。若验证不通过，返回非法用户信息；若验证通过，中间件将等待前端应用提交操作请求。 (3)前端应用提交操作请求后，中间件先对请求进行格式检查。如果格式不正确，返回格式错误信息；如果格式正确，则进行权限验证(验证用户是否有权执行请求的操作)，若用户无权执行该操作，则返回权限不足信息，否则进行连接管理。 (4)连接管理连接相应的后台数据库并提交操作。连接管理先检查是否存在空闲的数据库连接，如果不存在，新建连接；如果存在，则重用连接。 (5)后端数据库执行操作并将结果传给中间件，中间件对收到的操作结果进行处理后，将其返回给前端应用。 现采用结构化方法对系统进行分析与设计，获得如图1-1所示的顶层数据流图和图1-2所示的0层数据流图。 1. 使用说明中的词语，给出图1-1中的实体 E1～E3的名称。 这道题您没有回答 答案:E1：前端应用 E2：数据管理员 E3：后端数据库 本问题考查顶层 DFD。顶层 DFD 一般用来确定系统边界，将待开发系统看作一个加工，因此图中只有唯一的一个加工和一些外部实体，以及这两者之间的输入输出数据流。题目要求根据描述确定图中的外部实体。分析题目中的描述，并结合已经在顶层数据流图中给出的数据流进行分析。题目中有信息描述：数据管理员可通过中间件进行用户管理、操作管理和权限管理；前端应用提交操作请求；连接管理连接相应的后台数据库并提交操作。由此可知该中间件系统有数据管理员、前端应用和后端数据库三个外部实体。从图1-1中数据流和实体的对应关系可知，E1为前端应用，E2为数据管理员，E3为后端数据库。 2. 使用说明中的词语，给出图1-2中的数据存储 D1～D3的名称 这道题您没有回答 答案:D1：用户表 D2：操作表 D3：权限表 本问题考查0层 DFD 中数据存储的确定。说明中描述：用户信息...
