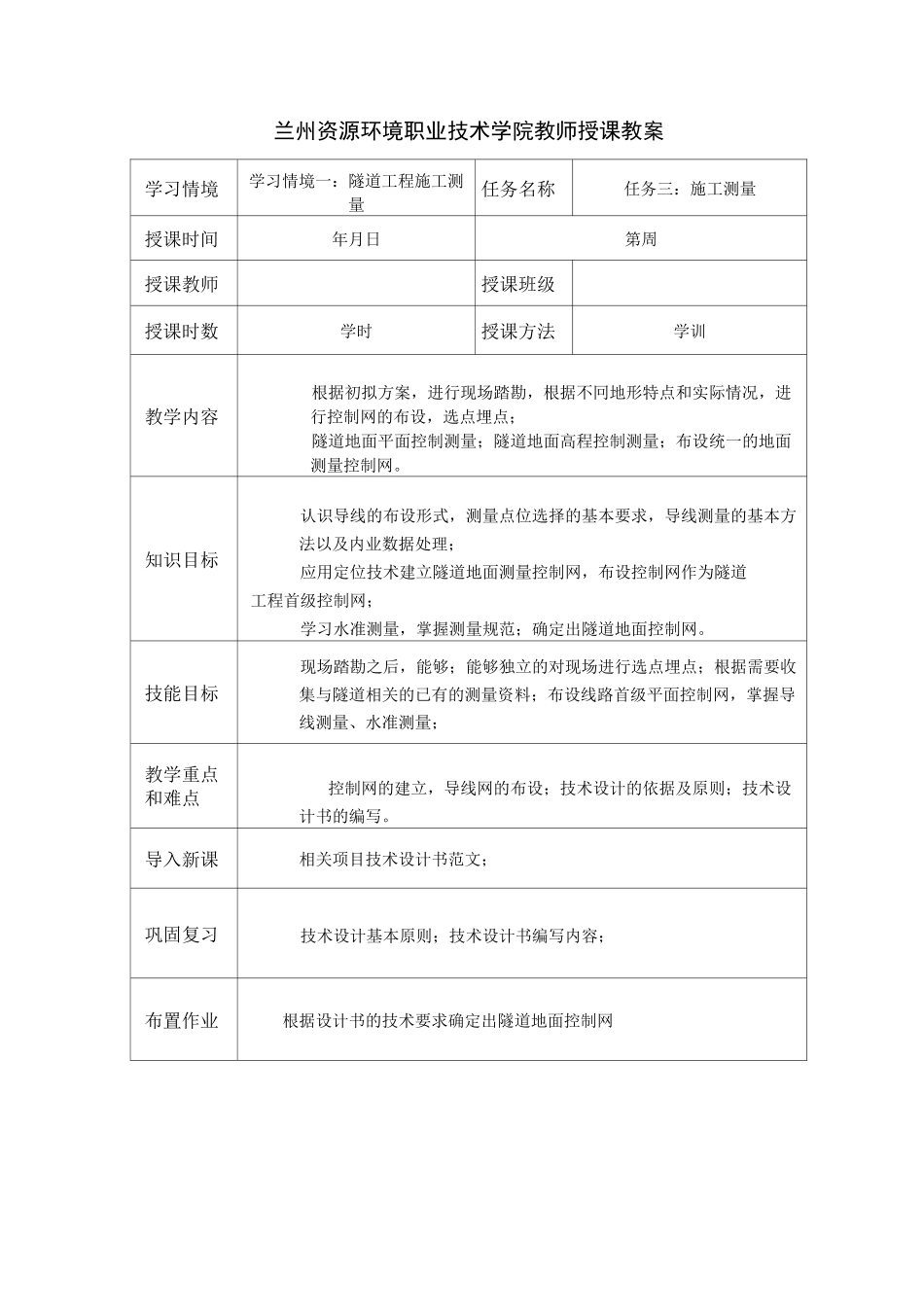

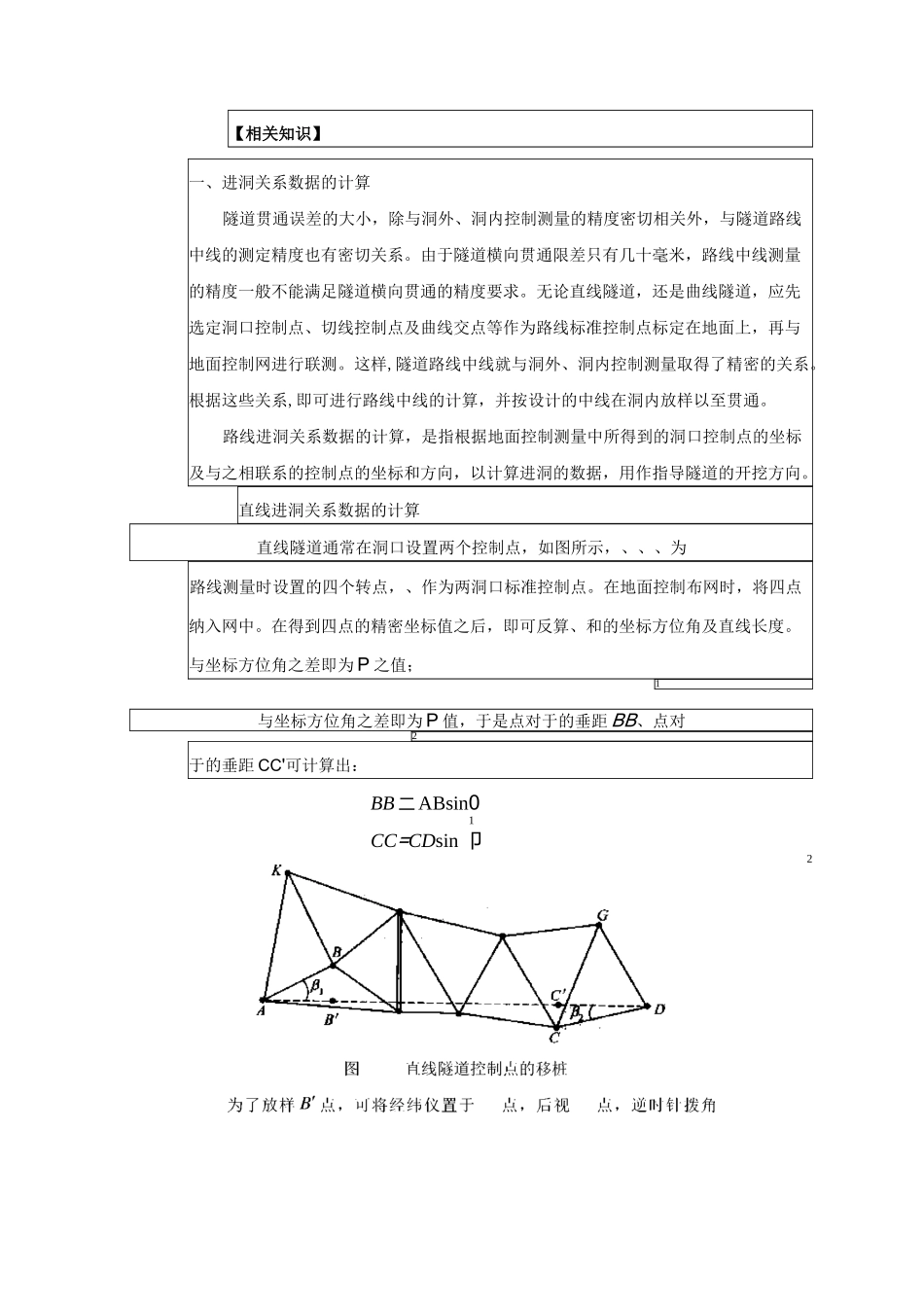

兰州资源环境职业技术学院教师授课教案学习情境学习情境一：隧道工程施工测量任务名称任务三：施工测量授课时间年月日第周授课教师授课班级授课时数学时授课方法学训教学内容根据初拟方案，进行现场踏勘，根据不冋地形特点和实际情况，进行控制网的布设，选点埋点；隧道地面平面控制测量；隧道地面高程控制测量；布设统一的地面测量控制网。知识目标认识导线的布设形式，测量点位选择的基本要求，导线测量的基本方法以及内业数据处理；应用定位技术建立隧道地面测量控制网，布设控制网作为隧道工程首级控制网；学习水准测量，掌握测量规范；确定出隧道地面控制网。技能目标现场踏勘之后，能够；能够独立的对现场进行选点埋点；根据需要收集与隧道相关的已有的测量资料；布设线路首级平面控制网，掌握导线测量、水准测量；教学重点和难点控制网的建立，导线网的布设；技术设计的依据及原则；技术设计书的编写。导入新课相关项目技术设计书范文；巩固复习技术设计基本原则；技术设计书编写内容；布置作业根据设计书的技术要求确定出隧道地面控制网教学效果分析教学步骤、教学内容和教学方法备注、咨询【参考资料】技术设计书编写原则规范、相似隧道施工测量设计书实例等。【工程资料分析】新安岭隧道左线水平长度为米，纵坡为。设计采用钻爆法施工隧道。进洞（联系）测量是将地面测量数据传递到隧道内，以便指导隧洞道施工。具体方法是将施工控制点通过布设趋近导线和趋近水准路线，建立近口点，再通过近口点把平面和高程控制点引入隧道内，为隧道开挖提供井下平面和高程依据。在隧道开挖的过程中，隧道施工控制导线测量要紧跟其后，进行导线点的布设，在对其洞内开挖位置及其附近地段施工放样。并且冋时在不冋的开挖洞内进行各种测量工作及隧道贯通测量，确定并给出隧道在空间的位置和方向和检验其正确性。隧道竣工后，检查重要结构物及路线位置是否符合设计要求，并测绘竣工图，应进行竣工测量。竣工测量包括隧道净空断面测量、永久中线点及水准点的测设。【任务内容及要求】.收集所需图纸资料和测区已有的测量控制点资料，现场踏勘。选点埋点，进行控制网的布设。.隧道地面平面控制测量，首先建立首级平面控制网，在进行导线测量，对其控制进行加密。.隧道地面高程控制测量，采用水准测量和光电三角高程测量。其任务是：一是建立沿线高程控制点，二是测定导线点及中桩的高程。.确定测出满足要求的隧道地面控制网。【相关知识】一、进洞关系数据的...
