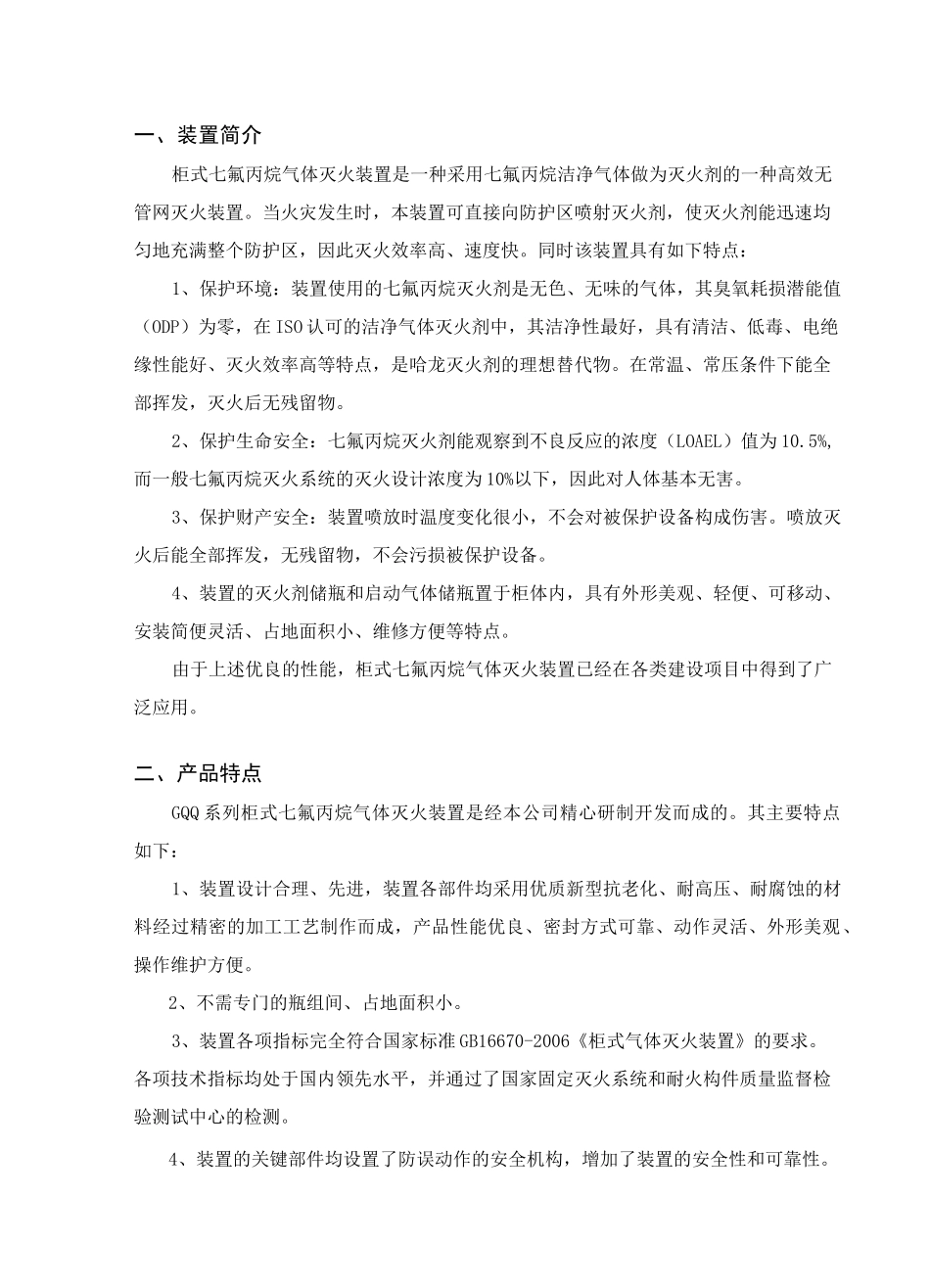

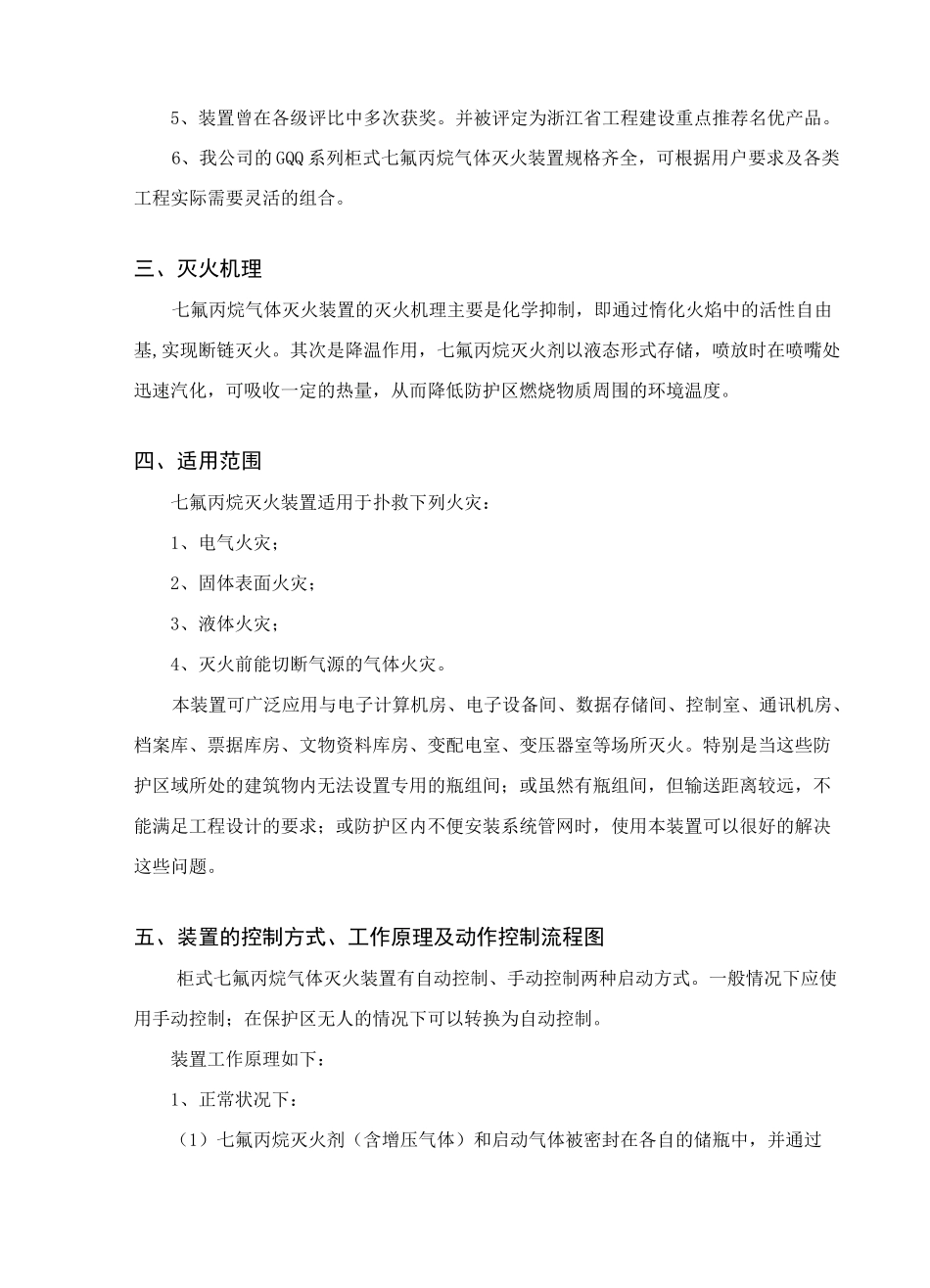

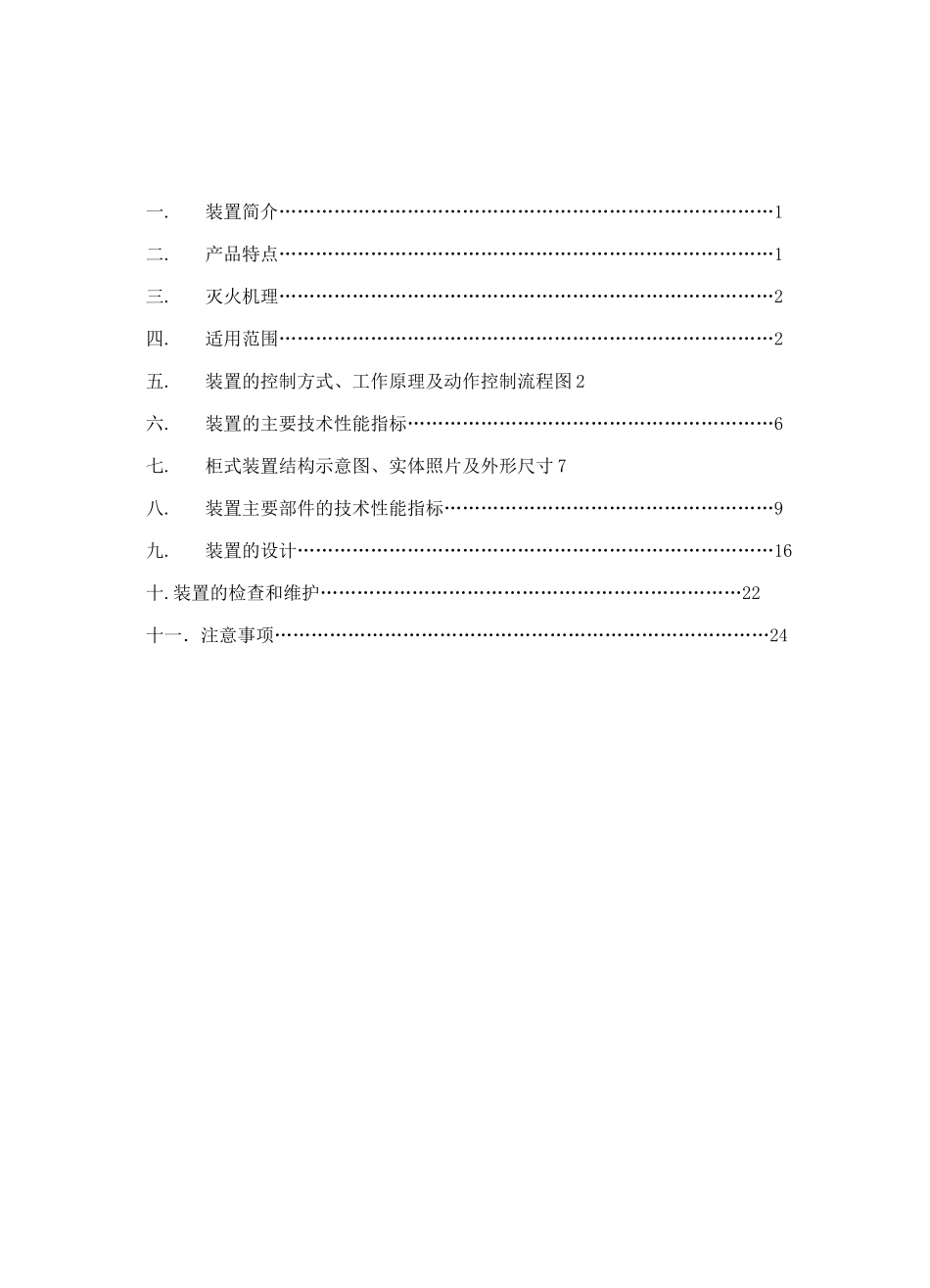

一.装置简介………………………………………………………………………1二.产品特点………………………………………………………………………1三.灭火机理………………………………………………………………………2四.适用范围………………………………………………………………………2五.装置的控制方式、工作原理及动作控制流程图 2六.装置的主要技术性能指标……………………………………………………6七.柜式装置结构示意图、实体照片及外形尺寸 7八.装置主要部件的技术性能指标………………………………………………9九.装置的设计……………………………………………………………………16十.装置的检查和维护……………………………………………………………22十一．注意事项………………………………………………………………………24一、装置简介柜式七氟丙烷气体灭火装置是一种采用七氟丙烷洁净气体做为灭火剂的一种高效无管网灭火装置。当火灾发生时，本装置可直接向防护区喷射灭火剂，使灭火剂能迅速均匀地充满整个防护区，因此灭火效率高、速度快。同时该装置具有如下特点：1、保护环境：装置使用的七氟丙烷灭火剂是无色、无味的气体，其臭氧耗损潜能值（ODP）为零，在 ISO 认可的洁净气体灭火剂中，其洁净性最好，具有清洁、低毒、电绝缘性能好、灭火效率高等特点，是哈龙灭火剂的理想替代物。在常温、常压条件下能全部挥发，灭火后无残留物。2、保护生命安全：七氟丙烷灭火剂能观察到不良反应的浓度（LOAEL）值为 10.5%,而一般七氟丙烷灭火系统的灭火设计浓度为 10%以下，因此对人体基本无害。3、保护财产安全：装置喷放时温度变化很小，不会对被保护设备构成伤害。喷放灭火后能全部挥发，无残留物，不会污损被保护设备。4、装置的灭火剂储瓶和启动气体储瓶置于柜体内，具有外形美观、轻便、可移动、安装简便灵活、占地面积小、维修方便等特点。由于上述优良的性能，柜式七氟丙烷气体灭火装置已经在各类建设项目中得到了广泛应用。二、产品特点GQQ 系列柜式七氟丙烷气体灭火装置是经本公司精心研制开发而成的。其主要特点如下：1、装置设计合理、先进，装置各部件均采用优质新型抗老化、耐高压、耐腐蚀的材料经过精密的加工工艺制作而成，产品性能优良、密封方式可靠、动作灵活、外形美观、操作维护方便。2、不需专门的瓶组间、占地面积小。3、装置各项指标完全符合国家标准 GB16670-2006《柜式气体灭火装置》的要求。各项技...
