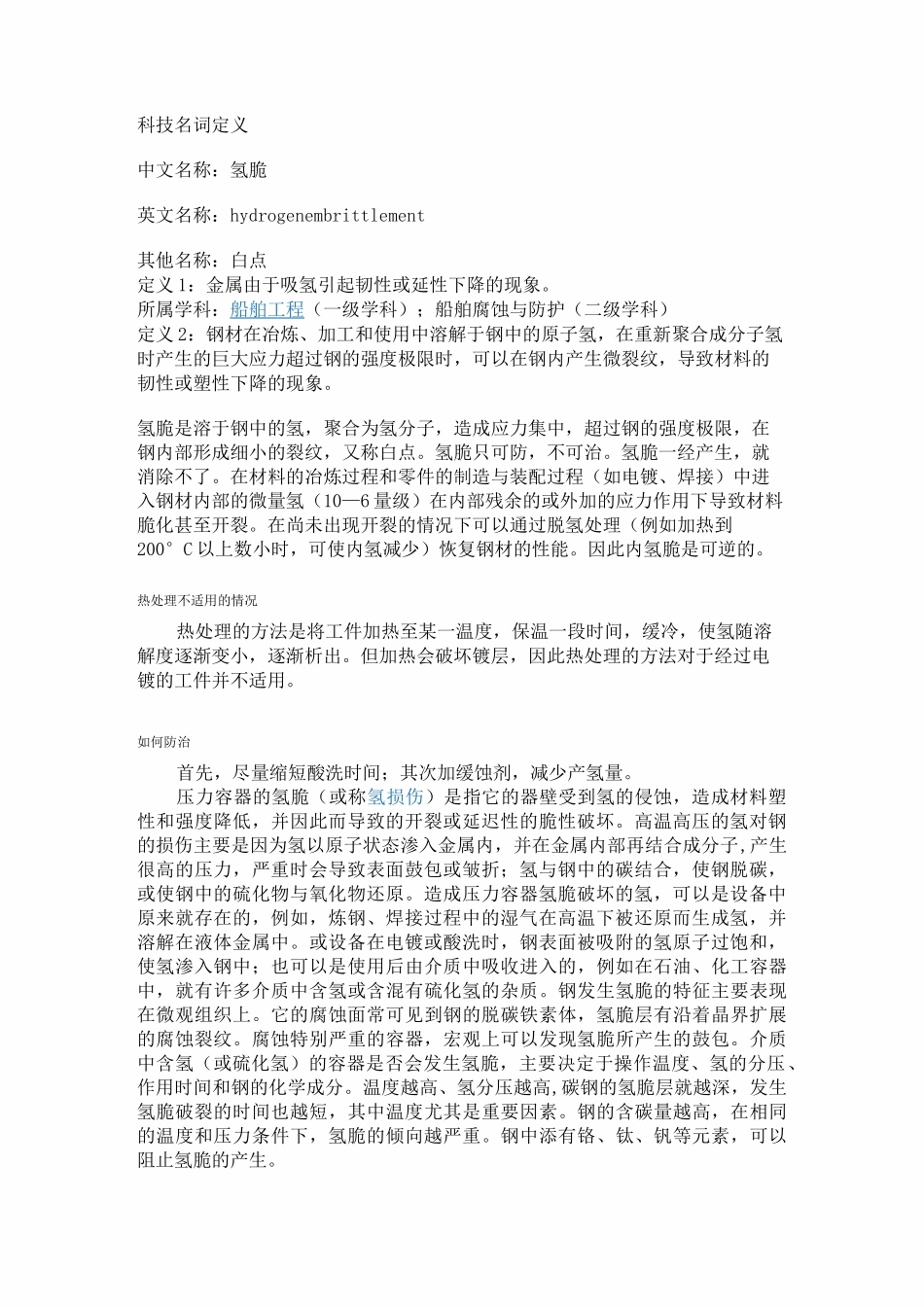

科技名词定义中文名称：氢脆英文名称：hydrogenembrittlement其他名称：白点定义 1：金属由于吸氢引起韧性或延性下降的现象
所属学科：船舶工程（一级学科）；船舶腐蚀与防护（二级学科）定义 2：钢材在冶炼、加工和使用中溶解于钢中的原子氢，在重新聚合成分子氢时产生的巨大应力超过钢的强度极限时，可以在钢内产生微裂纹，导致材料的韧性或塑性下降的现象
氢脆是溶于钢中的氢，聚合为氢分子，造成应力集中，超过钢的强度极限，在钢内部形成细小的裂纹，又称白点
氢脆只可防，不可治
氢脆一经产生，就消除不了
在材料的冶炼过程和零件的制造与装配过程（如电镀、焊接）中进入钢材内部的微量氢（10—6 量级）在内部残余的或外加的应力作用下导致材料脆化甚至开裂
在尚未出现开裂的情况下可以通过脱氢处理（例如加热到200°C 以上数小时，可使内氢减少）恢复钢材的性能
因此内氢脆是可逆的
热处理不适用的情况热处理的方法是将工件加热至某一温度，保温一段时间，缓冷，使氢随溶解度逐渐变小，逐渐析出
但加热会破坏镀层，因此热处理的方法对于经过电镀的工件并不适用
如何防治首先，尽量缩短酸洗时间；其次加缓蚀剂，减少产氢量
压力容器的氢脆（或称氢损伤）是指它的器壁受到氢的侵蚀，造成材料塑性和强度降低，并因此而导致的开裂或延迟性的脆性破坏
高温高压的氢对钢的损伤主要是因为氢以原子状态渗入金属内，并在金属内部再结合成分子,产生很高的压力，严重时会导致表面鼓包或皱折；氢与钢中的碳结合，使钢脱碳，或使钢中的硫化物与氧化物还原
造成压力容器氢脆破坏的氢，可以是设备中原来就存在的，例如，炼钢、焊接过程中的湿气在高温下被还原而生成氢，并溶解在液体金属中
或设备在电镀或酸洗时，钢表面被吸附的氢原子过饱和，使氢渗入钢中；也可以是使用后由介质中吸收进入的，例如在石油、化工容器中，就有许多介质中含氢或含混有硫化氢的杂质
钢发生氢脆的
