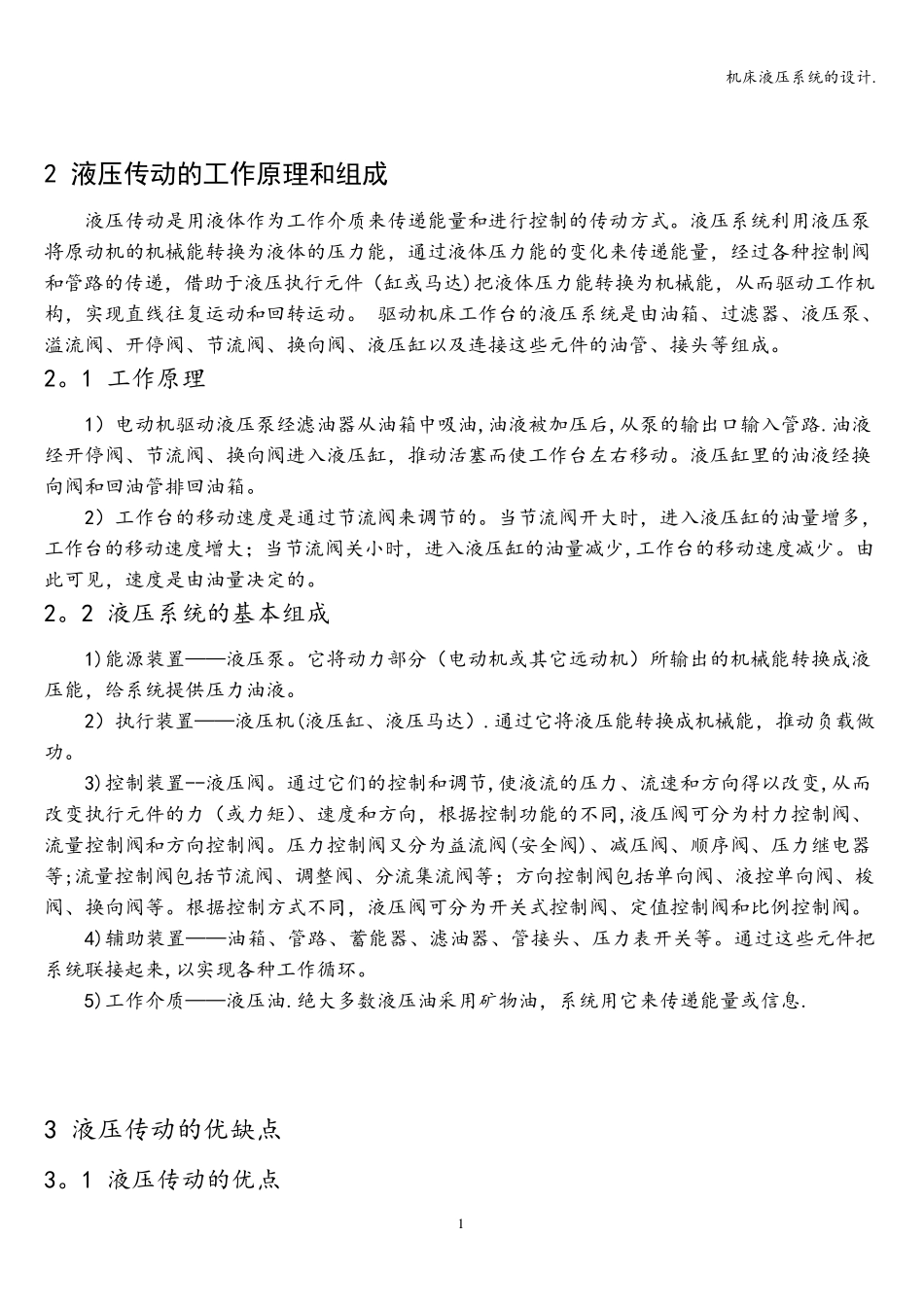

机床液压系统的设计. 1 2 液压传动的工作原理和组成 液压传动是用液体作为工作介质来传递能量和进行控制的传动方式。液压系统利用液压泵将原动机的机械能转换为液体的压力能，通过液体压力能的变化来传递能量，经过各种控制阀和管路的传递，借助于液压执行元件（缸或马达)把液体压力能转换为机械能，从而驱动工作机构，实现直线往复运动和回转运动。 驱动机床工作台的液压系统是由油箱、过滤器、液压泵、溢流阀、开停阀、节流阀、换向阀、液压缸以及连接这些元件的油管、接头等组成。 2。1 工作原理 1）电动机驱动液压泵经滤油器从油箱中吸油,油液被加压后,从泵的输出口输入管路.油液经开停阀、节流阀、换向阀进入液压缸，推动活塞而使工作台左右移动。液压缸里的油液经换向阀和回油管排回油箱。 2）工作台的移动速度是通过节流阀来调节的。当节流阀开大时，进入液压缸的油量增多，工作台的移动速度增大；当节流阀关小时，进入液压缸的油量减少,工作台的移动速度减少。由此可见，速度是由油量决定的。 2。2 液压系统的基本组成 1)能源装置——液压泵。它将动力部分（电动机或其它远动机）所输出的机械能转换成液压能，给系统提供压力油液。 2）执行装置——液压机(液压缸、液压马达）.通过它将液压能转换成机械能，推动负载做功。 3)控制装置--液压阀。通过它们的控制和调节,使液流的压力、流速和方向得以改变,从而改变执行元件的力（或力矩）、速度和方向，根据控制功能的不同,液压阀可分为村力控制阀、流量控制阀和方向控制阀。压力控制阀又分为益流阀(安全阀)、减压阀、顺序阀、压力继电器等;流量控制阀包括节流阀、调整阀、分流集流阀等；方向控制阀包括单向阀、液控单向阀、梭阀、换向阀等。根据控制方式不同，液压阀可分为开关式控制阀、定值控制阀和比例控制阀。 4)辅助装置——油箱、管路、蓄能器、滤油器、管接头、压力表开关等。通过这些元件把系统联接起来,以实现各种工作循环。 5)工作介质——液压油.绝大多数液压油采用矿物油，系统用它来传递能量或信息. 3 液压传动的优缺点 3。1 液压传动的优点 机床液压系统的设计. 2 1）在相同的体积下,液压执行装置能比电气装置产生出更大的动力。在同等功率的情况下，液压执行装置的体积小、重量轻、结构紧凑.液压马达的体积重量只有同等功率电动机的12%左右。 2）液压执行装置的工作比较平稳。由于液压执行装置重量轻、惯性小、反应快，所以易于实现快速起动、制动和...
