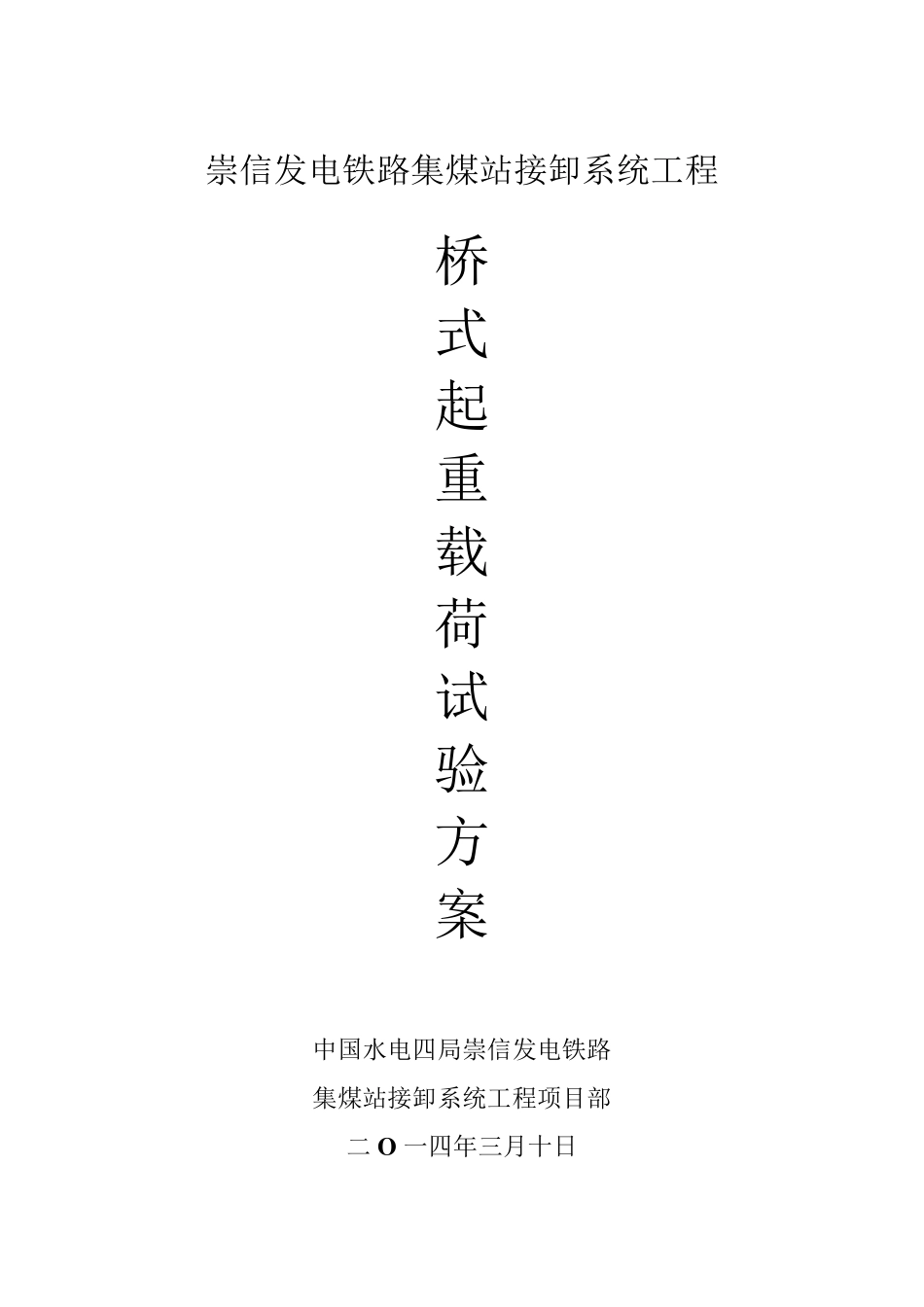

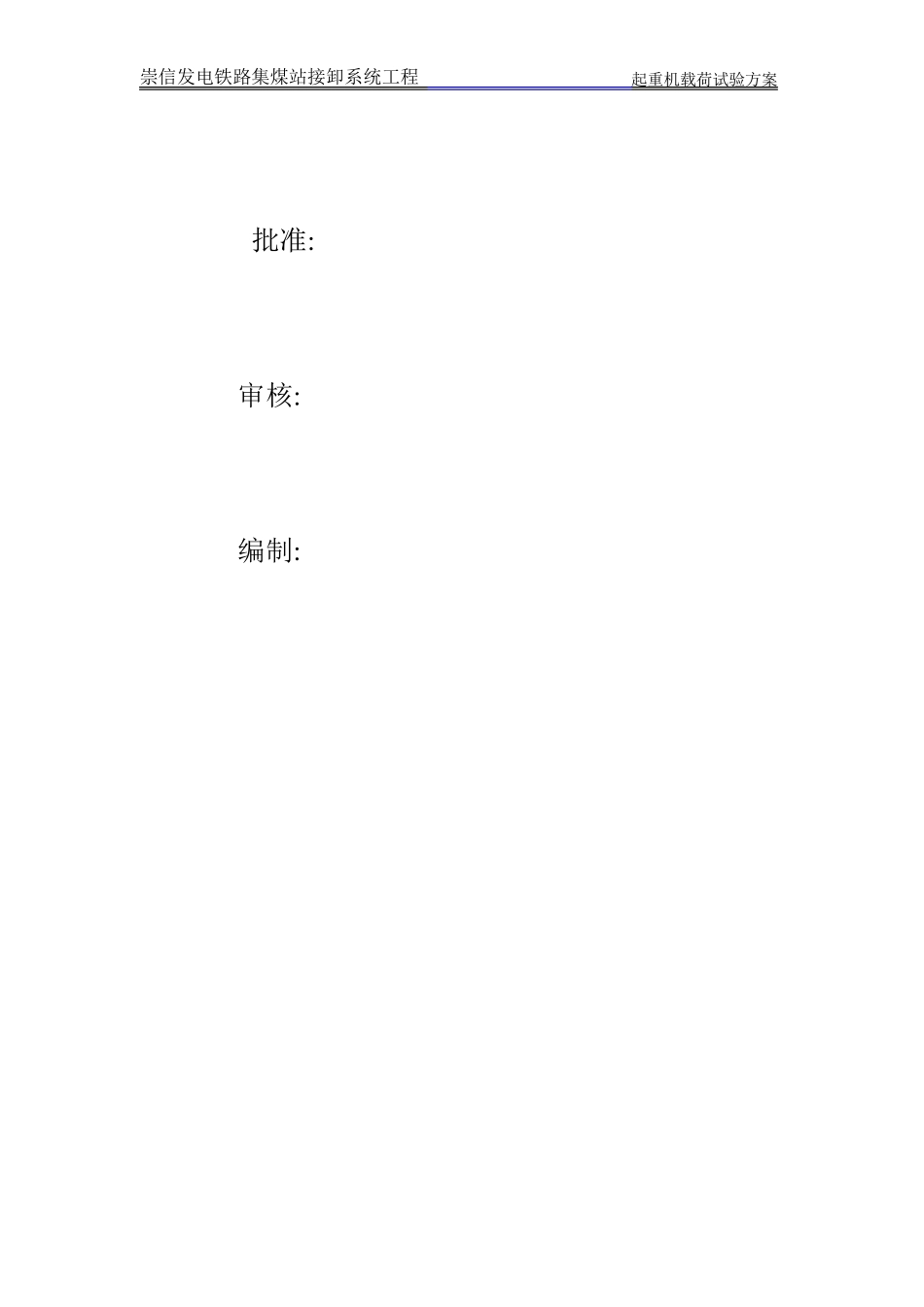

崇信发电铁路集煤站接卸系统工程 桥 式 起 重 载 荷 试 验 方 案 中国水电四局崇信发电铁路 集煤站接卸系统工程项目部 二O 一四年三月十日 崇信发电铁路集煤站接卸系统工程 起重机载荷试验方案 批准: 审核: 编制: 崇信发电铁路集煤站接卸系统工程 起重机载荷试验方案 1、工程概况 项目名称：崇信发电铁路集煤站接卸系统建筑安装工程 建设地点：甘肃省平凉市崇信县铜城乡 本工程翻车机室安装有一台电动双梁桥式起重机,其型号为ＱＤ２0/5-１3．5A５,起重机跨距为13．5 米，设备自身重量为22.７6吨。设备性能参数见下表: 额定起重量 20／5t 跨度 １3.5ｍ 整机工作级别 A5 起升高度 26／3６m 大车基距 ５.1m 小车轨距 3.1m 下降深度 / 主钩左右极限位置 ２０00/1４50mｍ 大／小车最大轮压 170／70．95KN 整机重量 22.７６t 主钩钢丝绳型号 １6NAＴ6*１９W＋FC16７０ 副钩钢丝绳型号 12 NAT6*1９W+ＦＣ１570 防爆等级 ／ 整机功率 59.7ＫＷ ２、编制依据 2.1《通用桥式起重机》 GＢ/T14405-1９9３; 2.2《起重机械安装工程施工及验收规范》 GB５02７8-19９８； ２.3《电气装置安装工程起重机电气装置施工及验收规范》 ＧB50２56-1９9６； 2．4《起重机试验规范和程序》 GB／T５09５-1986； 2．5《桥式起重机安全检查规程》; 2.６《起重机安全规程》ＧB6067-1985; 2.7《吊车轨道联结》G325； 2．8 合同文件及设备随机资料。 崇信发电铁路集煤站接卸系统工程 起重机载荷试验方案 3、试车前的准备和检验 ３．1 关闭电源，按图纸尺寸和技术要求检查各固定件连接是否牢固，各传动机械装配是否精确灵活,金属结构是否变形，钢丝绳在滑轮和卷筒上的缠绕情况。 3.2 检查起重机的安装架设是否符合安装架设的有关规定，有兆欧表检查电路和所有电气设备的绝缘电阻。 3.3 各润滑点加注润滑油脂。 ３.４ 保证电气设备工作正常可靠，其中必须特别注意电磁铁、限位开关,安全开关和紧急开关的工作可靠性。在电动机与运行机构断开的情况下分别驱动大车电机,检查两电动机运转方向是否一致,否则应改变接线相序,使两台电机同相运转。 3.5 采取措施防止在起重机上参加试验的人员触及带电设备。 4、负荷试验 4．1 无负荷试运转 用手转动各机构的制动轮，使车轮轴或卷筒轴不得有卡住现象，然后分别对大车运行机构、小车运行机构、起升机构空载通电试车,各机构应正常运转,小车运行时,主动...
