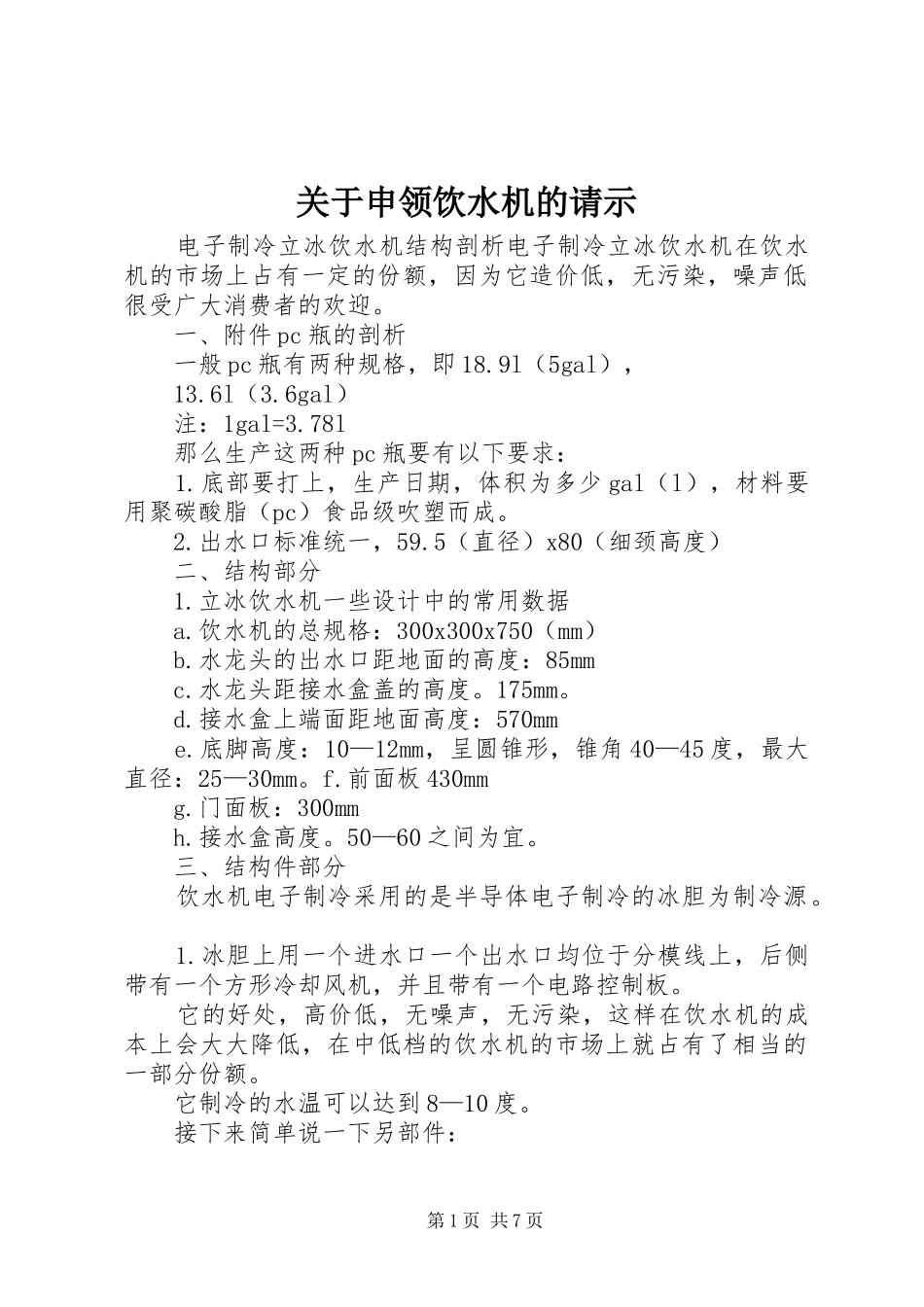

关于申领饮水机的请示电子制冷立冰饮水机结构剖析电子制冷立冰饮水机在饮水机的市场上占有一定的份额，因为它造价低，无污染，噪声低很受广大消费者的欢迎。一、附件pc瓶的剖析一般pc瓶有两种规格，即18.9l（5gal），13.6l（3.6gal）注：1gal=3.78l那么生产这两种pc瓶要有以下要求：1.底部要打上，生产日期，体积为多少gal（l），材料要用聚碳酸脂（pc）食品级吹塑而成。2.出水口标准统一，59.5（直径）x80（细颈高度）二、结构部分1.立冰饮水机一些设计中的常用数据a.饮水机的总规格：300x300x750（mm）b.水龙头的出水口距地面的高度：85mmc.水龙头距接水盒盖的高度。175mm。d.接水盒上端面距地面高度：570mme.底脚高度：10—12mm，呈圆锥形，锥角40—45度，最大直径：25—30mm。f.前面板430mmg.门面板：300mmh.接水盒高度。50—60之间为宜。三、结构件部分饮水机电子制冷采用的是半导体电子制冷的冰胆为制冷源。1.冰胆上用一个进水口一个出水口均位于分模线上，后侧带有一个方形冷却风机，并且带有一个电路控制板。它的好处，高价低，无噪声，无污染，这样在饮水机的成本上会大大降低，在中低档的饮水机的市场上就占有了相当的一部分份额。它制冷的水温可以达到8—10度。接下来简单说一下另部件：第1页共7页2.头盖（顶盖）：abs3.前面板：abs4.水龙头（冷水为兰，白色；热水为红色）5.接水盒：abs6.接水盒盖：abs7.下门板：abs8.门板透明窗：gpps9.门内胆；pe（厚度2—2.2mm）10.门封条。内有磁条，外包有pvc套。11.聪明座：abs12.集水箱。透明pp（食品级），做成透明的目的是保证质量。13.热缸。采用不锈钢sus304材料焊接而成，它带有一个进水口一个热水出水口，一个蒸汽排出口，内部有一个卧式发热螺旋管发热，外面带有温控器两个用与调节温度，一个是自恢复保险功能，一个是在装配时人工调节的温控器，一般根据国家标准热水温度定为95度。14.水路连接部分：a.进水管：硅胶b.冷水出水管。硅胶，它与冷水水龙头相连。c.热水出水管。硅胶，它与热缸热水出水口相连。d.蒸汽管。是蒸汽排放的通道，它与集水箱相连，不过连接的部分要高于集水箱正常使用的水位。由于蒸汽不能直接排放到空气中，这也是热水不能达到沸腾的一个原因，此外出水管路的长度也对水温有一定的影响，再有热缸的保温材料也对水温有一定的影响。e.单向阀。位于热缸的进水管上，它起到单向流动的作用，可以防止热水串温，起隔离的作用。f.排污管。pvc材料，是排水的作用。15.中座：abs，用于固定冰胆，热缸（热缸是倒挂在中座上的，热水的出口位于热缸的最高位）16.中连接板：五金件，0.5—0.6厚的普板，一方面连接左右侧板起到加强的作用，起到定位保鲜柜内第2页共7页胆的作用。17.左右侧板：0.5—0.6厚的普板，表面喷塑，为了能够充分散热一般在左右侧板上的对应位置开有透气窗18.定时器，位于右侧板的中部或上部，这与个人的设计风格有关，没有特别的要求，一般在上方的为多因为大部分的电路都是在上方的，方便于跑线。19.保鲜柜部分a.保鲜柜内胆。用于放茶具，水杯等物品而设的。b.中隔板。pe透明，分隔开保鲜柜。c.臭氧发生器，通过弧光产生臭氧，起杀菌消毒的作用。d.门控开关，它是臭氧发生器的开关，当一关门时就可以启动臭氧发生器20.下连接板：0.5—0.6普板21.前面板固定连接板：0.5—0.6普板22.门轴23.门绞链24.排污管：pvc25.排污阀26.排污塞：pvc27.排污紧固螺母28.开关控制板29.底脚：pvc30.底座：abs31.电路控制板，带有led指示灯两个，32.装饰片：pe33.电源线34.后背板，后背板对正于冰胆的排风孔处开有透气窗。四、保温材料：热缸周围罩有海棉，以消弱热缸散热对冰胆的制冷的影响。其它部分：测试项目：1.耐压绝缘，为二类电器，耐压要求：3750---4500v/分第3页共7页2.冷热水温：冷水，8—10度，热水92—95度3.是否漏水，这主要是水路部分与热缸，冰胆几个地方容易出现，所以在生产前，热缸，冰胆要进行检测，水管要采用两条并行扎带扎紧。总之，立冰电子制冷饮水机是当前的一种很受欢迎的饮水机，随着时代的进步，很希望把以前存在的现有未突破的问题突破掉，现将几年来从事饮水机的心得与大家...
