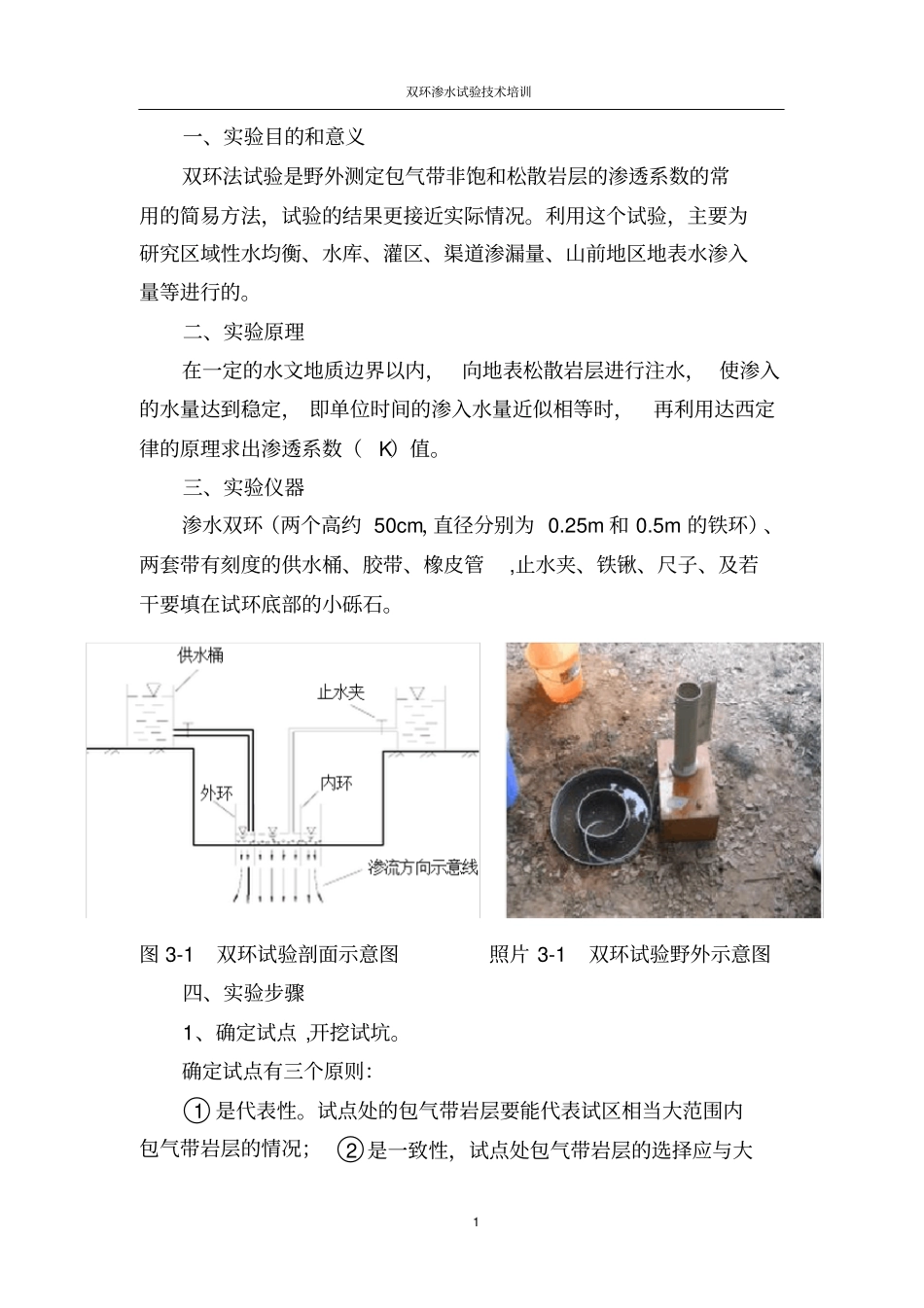

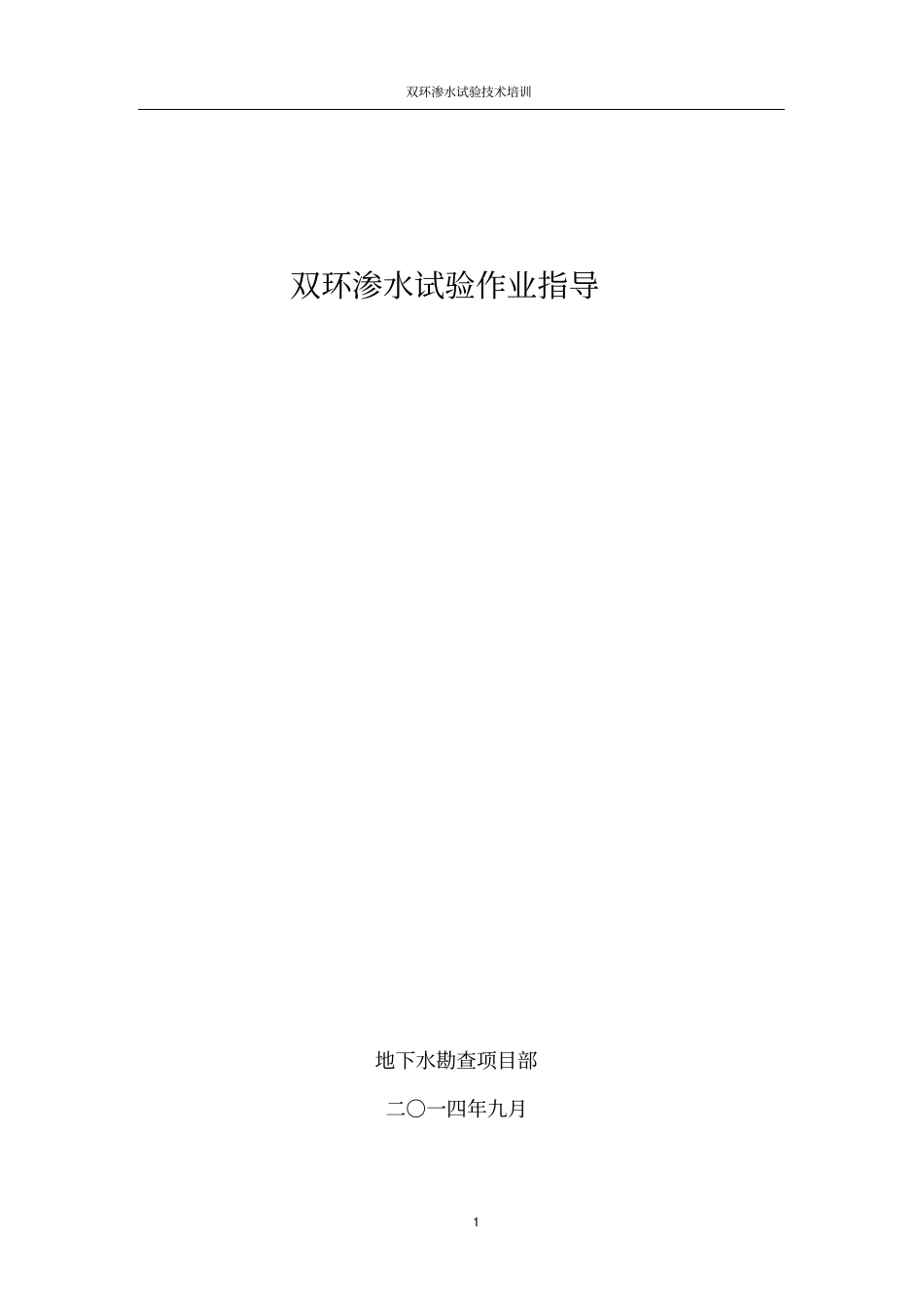

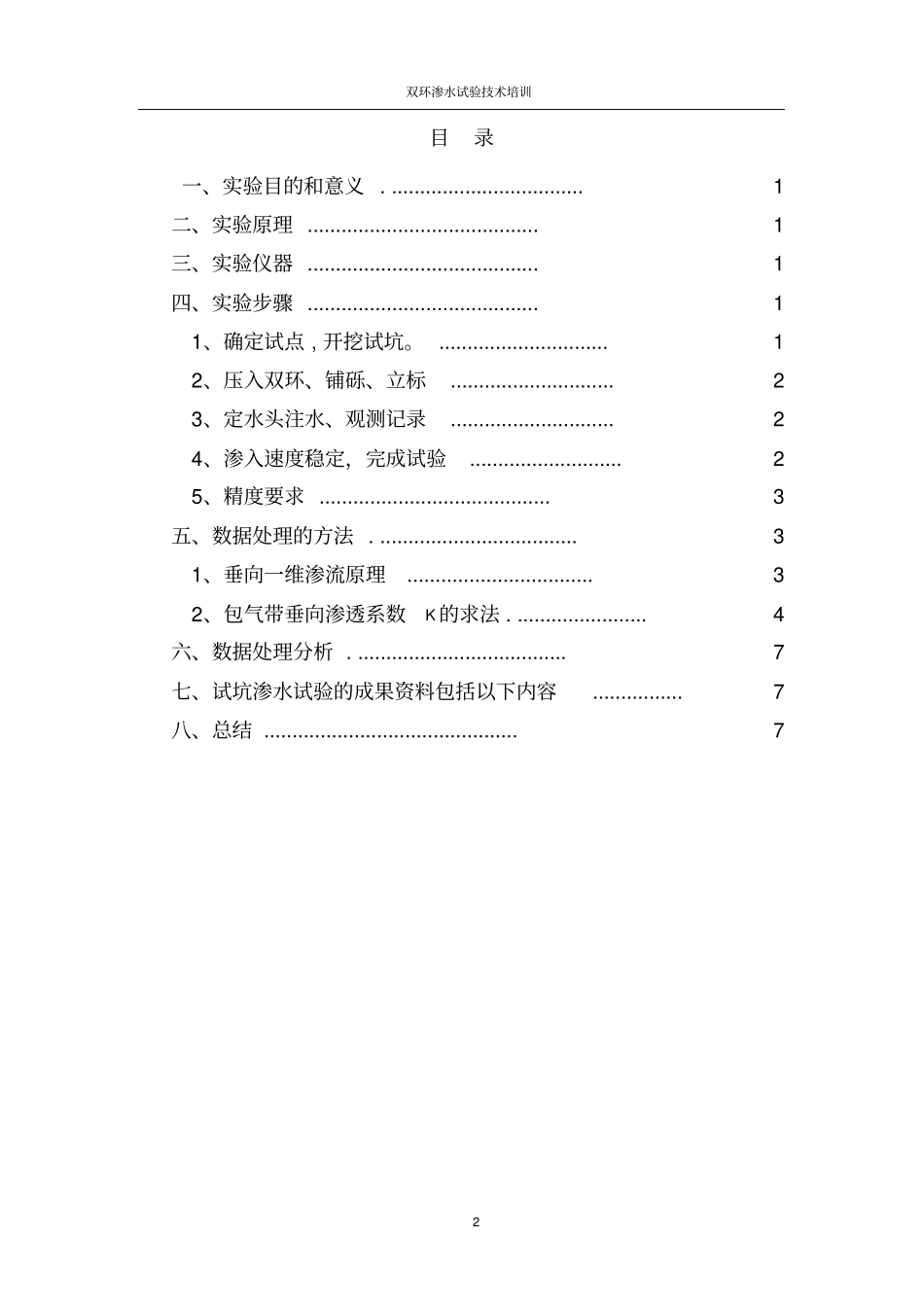

双环渗水试验技术培训1 双环渗水试验作业指导地下水勘查项目部二〇一四年九月双环渗水试验技术培训2 目录一、实验目的和意义 . .................................. 1二、实验原理 ......................................... 1三、实验仪器 ......................................... 1四、实验步骤 ......................................... 11、确定试点 , 开挖试坑。 .............................. 1 2、压入双环、铺砾、立标............................. 2 3、定水头注水、观测记录............................. 2 4、渗入速度稳定，完成试验 ........................... 2 5、精度要求 ......................................... 3 五、数据处理的方法 . ................................... 31、垂向一维渗流原理................................. 3 2、包气带垂向渗透系数K 的求法 . ....................... 4 六、数据处理分析 . ..................................... 7七、试坑渗水试验的成果资料包括以下内容................ 7八、总结 ............................................. 7双环渗水试验技术培训1 一、实验目的和意义双环法试验是野外测定包气带非饱和松散岩层的渗透系数的常用的简易方法，试验的结果更接近实际情况。利用这个试验，主要为研究区域性水均衡、水库、灌区、渠道渗漏量、山前地区地表水渗入量等进行的。二、实验原理在一定的水文地质边界以内，向地表松散岩层进行注水， 使渗入的水量达到稳定， 即单位时间的渗入水量近似相等时，再利用达西定律的原理求出渗透系数（K）值。三、实验仪器渗水双环（两个高约 50cm，直径分别为 0.25m 和 0.5m 的铁环）、两套带有刻度的供水桶、胶带、橡皮管,止水夹、铁锹、尺子、及若干要填在试环底部的小砾石。图 3-1 双环试验剖面示意图照片 3-1 双环试验野外示意图四、实验步骤1、确定试点 ,开挖试坑。确定试点有三个原则：○1 是代表性。试点处的包气带岩层要能代表试区相当大范围内包气带岩层的情况； ○2 是一致性，试点处包气带岩层的选择应与大双环渗水试验技术培训2 目标一致， 如本次实例是为了选择人工回灌点，所以选择包气带岩层渗透性能较好的部位进行试验。 ○3 选择试验场地，最好在潜水埋藏深度大于 5m 的地方为好。如果潜水埋深小于2m 时，因渗透路径太短，测得的渗透系数...
