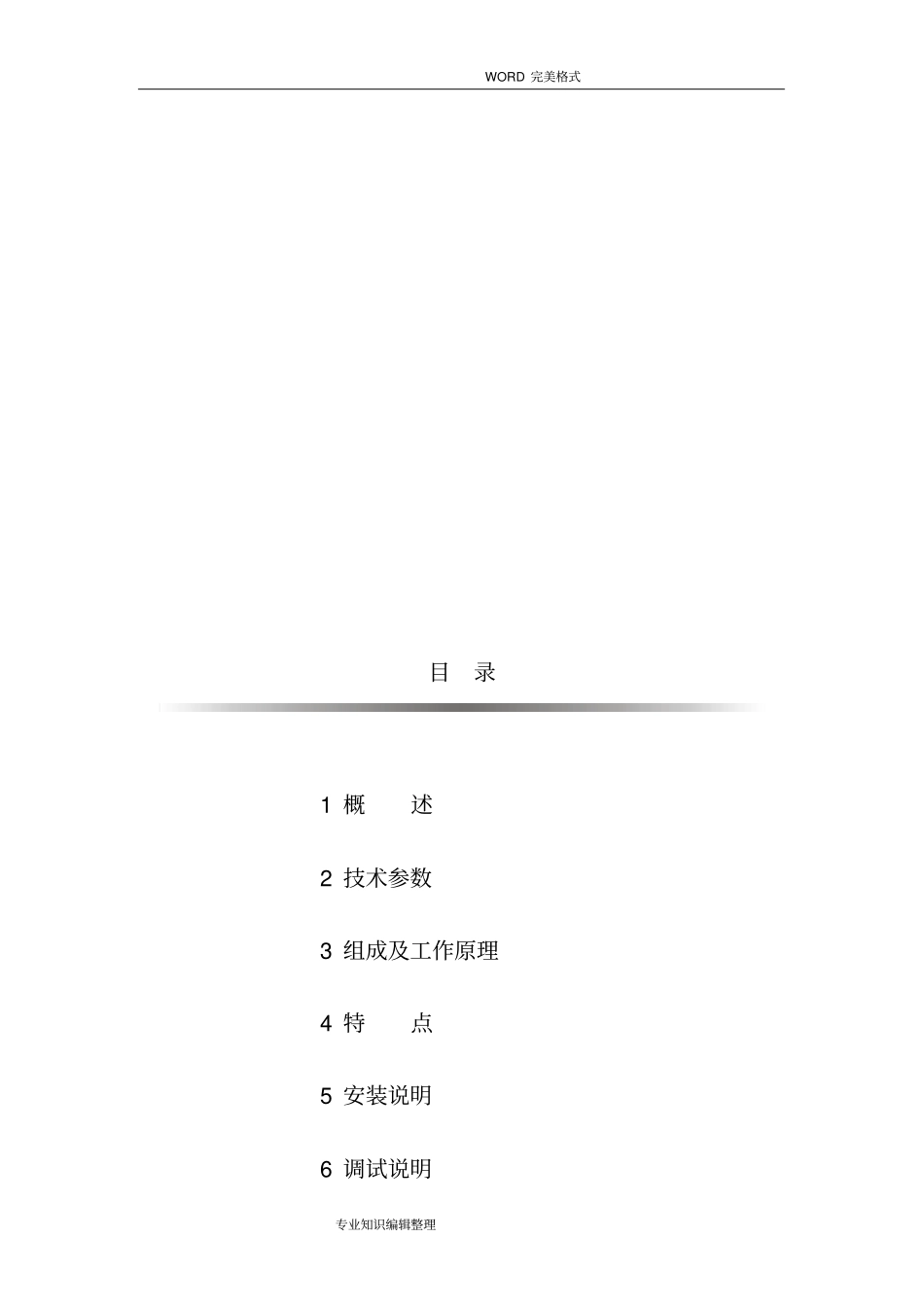

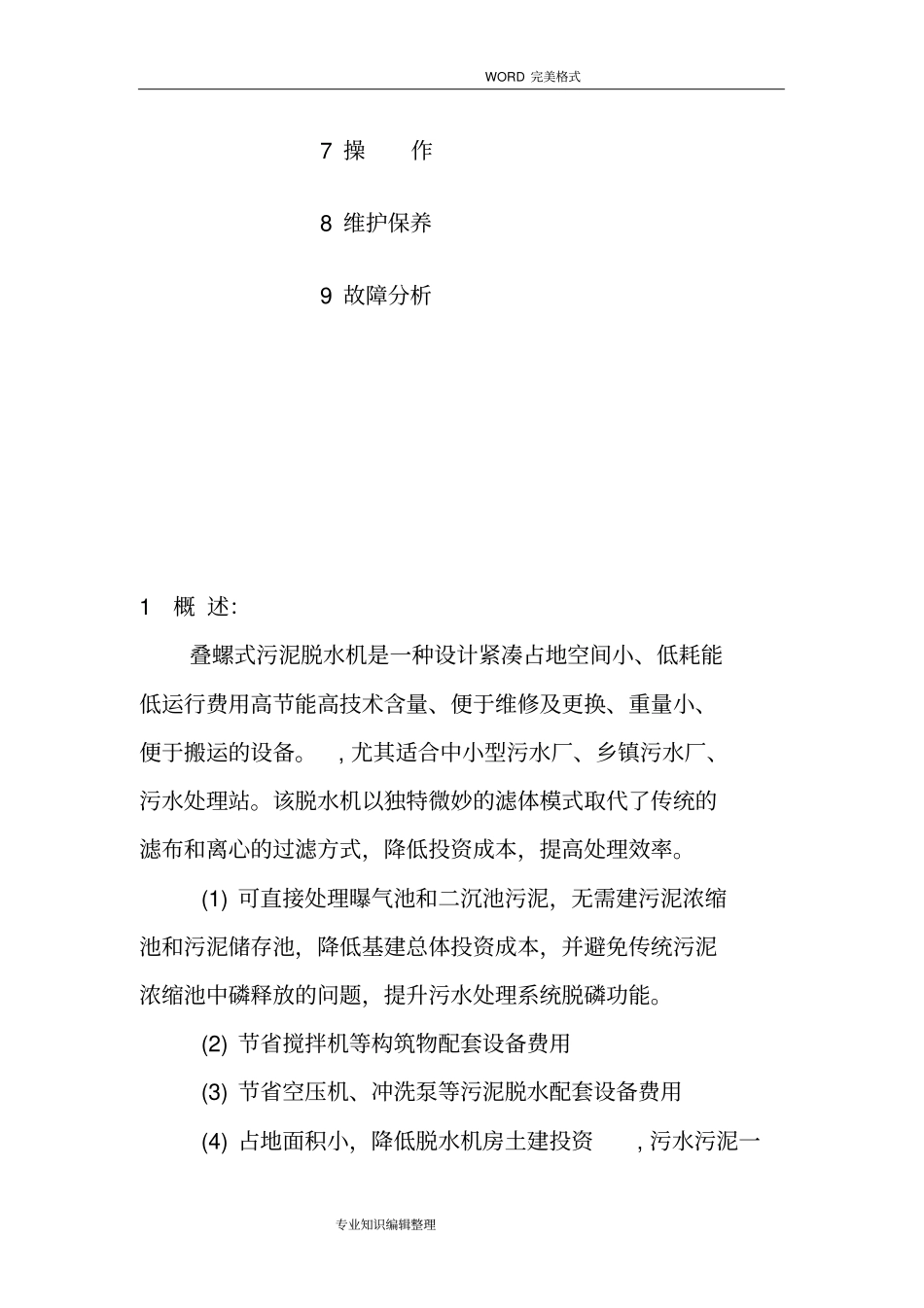

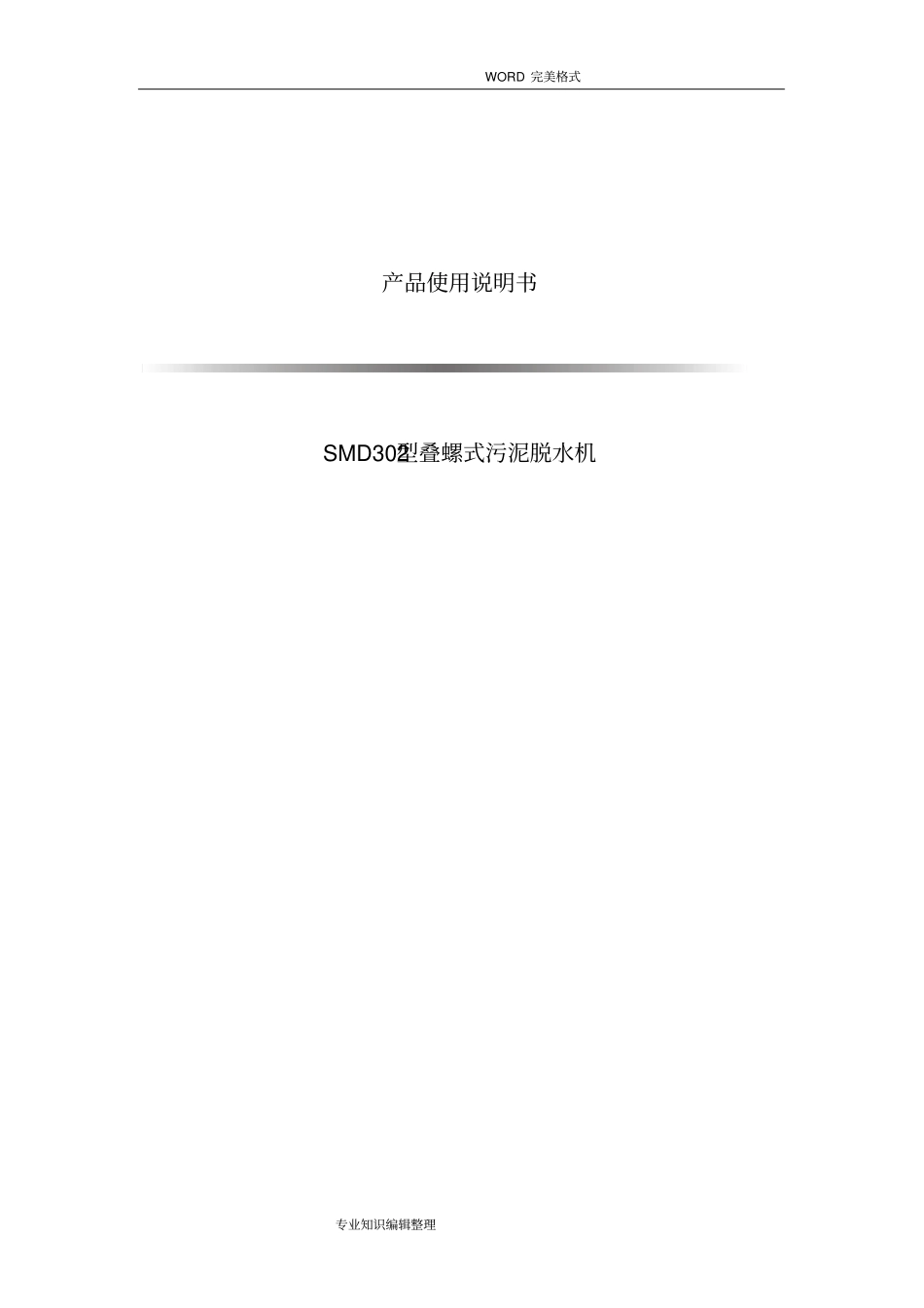

WORD 完美格式专业知识编辑整理产品使用说明书SMD302型叠螺式污泥脱水机WORD 完美格式专业知识编辑整理目录1 概述2 技术参数3 组成及工作原理4 特点5 安装说明6 调试说明WORD 完美格式专业知识编辑整理7 操作8 维护保养9 故障分析1 概 述：叠螺式污泥脱水机是一种设计紧凑占地空间小、低耗能低运行费用高节能高技术含量、便于维修及更换、重量小、便于搬运的设备。, 尤其适合中小型污水厂、乡镇污水厂、污水处理站。该脱水机以独特微妙的滤体模式取代了传统的滤布和离心的过滤方式，降低投资成本，提高处理效率。(1) 可直接处理曝气池和二沉池污泥，无需建污泥浓缩池和污泥储存池，降低基建总体投资成本，并避免传统污泥浓缩池中磷释放的问题，提升污水处理系统脱磷功能。(2) 节省搅拌机等构筑物配套设备费用(3) 节省空压机、冲洗泵等污泥脱水配套设备费用(4) 占地面积小，降低脱水机房土建投资, 污水污泥一WORD 完美格式专业知识编辑整理体化，减轻后续生化反应器处理负荷，降低污水处理系统运行成本。2 技术参数产 品 型 号SMD302 处理量60~100DS-Kg/h 主电机功率1.2kW 高分子絮凝剂添加率对 DS/T-0.6% 冲洗用水量40L/H 供水水压0.1~0.2MPa 机型尺寸3255mmX985mmX1600mm 设备重量1600 kg 3 组成及工作原理：3.1 组成该设备主要由机架、螺旋轴、动环、静环、隔环、双头螺栓、絮凝搅拌机、电气控制箱等组成。4 特点采用螺旋轴、浓缩段和脱水段一体化的形式，驱动部分采用减速机直连，减速机用变频电机。4.1 采用螺旋轴、 浓缩段和脱水段一体化的形式，结构紧凑、占地面积小WORD 完美格式专业知识编辑整理浓缩：当螺旋推动轴转动时，设在推动轴外围的多重固活叠片相对移动，在重力作用下，水从相对移动的叠片间隙中滤出，实现快速浓缩。螺旋轴与固定环和游动环的间隙渐渐变小形成脱水段：经过浓缩的污泥随着螺旋轴的转动不断往前移动；沿泥饼出口方向，螺旋轴的螺距逐渐变小，环与环之间的间隙也逐渐变小，螺旋腔的体积不断收缩；在出口处背压板的作用下，内压逐渐增强，在螺旋推动轴依次连续运转推动下，污泥中的水分受挤压排出，滤饼含固量不断升高，最终实现污泥的连续脱水。自清洗：螺旋轴的旋转，推动游动环不断转动，设备依靠固定环和游动环之间的移动实现连续的自清洗过程，从而巧妙地避免了传统脱水机普遍存在的堵塞问题。同时与带式浓缩脱水机、离心式脱水机相比又降低了设备成本和运行成本。4.2...
