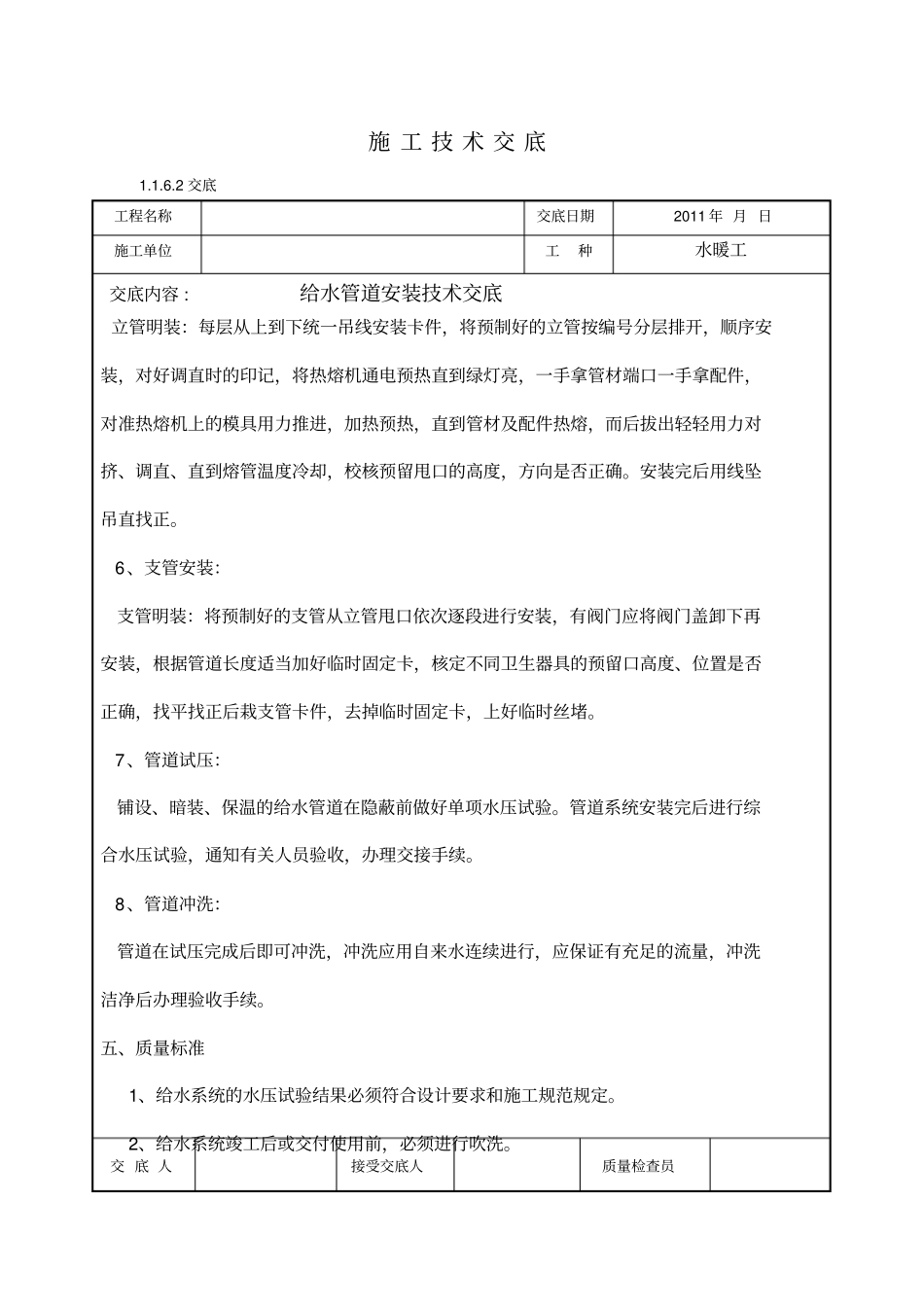

施 工 技 术 交 底1.1.6.2 交底工程名称交底日期2011 年 月 日施工单位工种水暖工交底内容 : 给水管道安装技术交底一、材料准备：给水管为PPR 管,管材及管件的规格种类应符合设计要求,管材及管件均应有出厂合格证。阀门的规格型号应符合设计要求。二、主要机具：电锤、锯弓、水平尺、热熔机、钢卷尺三、作业条件：1、将施工现场清理干净，管道穿墙处已留管洞，洞口尺寸正确，坐标、标高正确。2、立管安装应在主体结构完成后进行，每层均有明确的标高线。3、支管安装应在墙体砌筑完毕后，墙面未装修前进行。四、操作工艺1、工艺流程：安装准备预制加工干管安装立管安装支管安装管道试压管道冲洗2、安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作，参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理，有问题及时与设计和有关人员研究解决，办好变更洽商记录。3、预制加工：交 底 人接受交底人质量检查员施 工 技 术 交 底1.1.6.2 交底工程名称交底日期2011 年 月 日施工单位工种水暖工交底内容 : 给水管道安装技术交底立管明装：每层从上到下统一吊线安装卡件，将预制好的立管按编号分层排开，顺序安装，对好调直时的印记，将热熔机通电预热直到绿灯亮，一手拿管材端口一手拿配件，对准热熔机上的模具用力推进，加热预热，直到管材及配件热熔，而后拔出轻轻用力对挤、调直、直到熔管温度冷却，校核预留甩口的高度，方向是否正确。安装完后用线坠吊直找正。 6、支管安装：支管明装：将预制好的支管从立管甩口依次逐段进行安装，有阀门应将阀门盖卸下再安装，根据管道长度适当加好临时固定卡，核定不同卫生器具的预留口高度、位置是否正确，找平找正后栽支管卡件，去掉临时固定卡，上好临时丝堵。 7、管道试压：铺设、暗装、保温的给水管道在隐蔽前做好单项水压试验。管道系统安装完后进行综合水压试验，通知有关人员验收，办理交接手续。 8、管道冲洗：管道在试压完成后即可冲洗，冲洗应用自来水连续进行，应保证有充足的流量，冲洗洁净后办理验收手续。五、质量标准1、给水系统的水压试验结果必须符合设计要求和施工规范规定。2、给水系统竣工后或交付使用前，必须进行吹洗。交 底 人接受交底人质量检查员施 工 技 术 交 底1.1.6.2 交底工程名称交底日期2011 年 月日施工单位工种水暖工交底内容 : 给水管道安装技术交...
