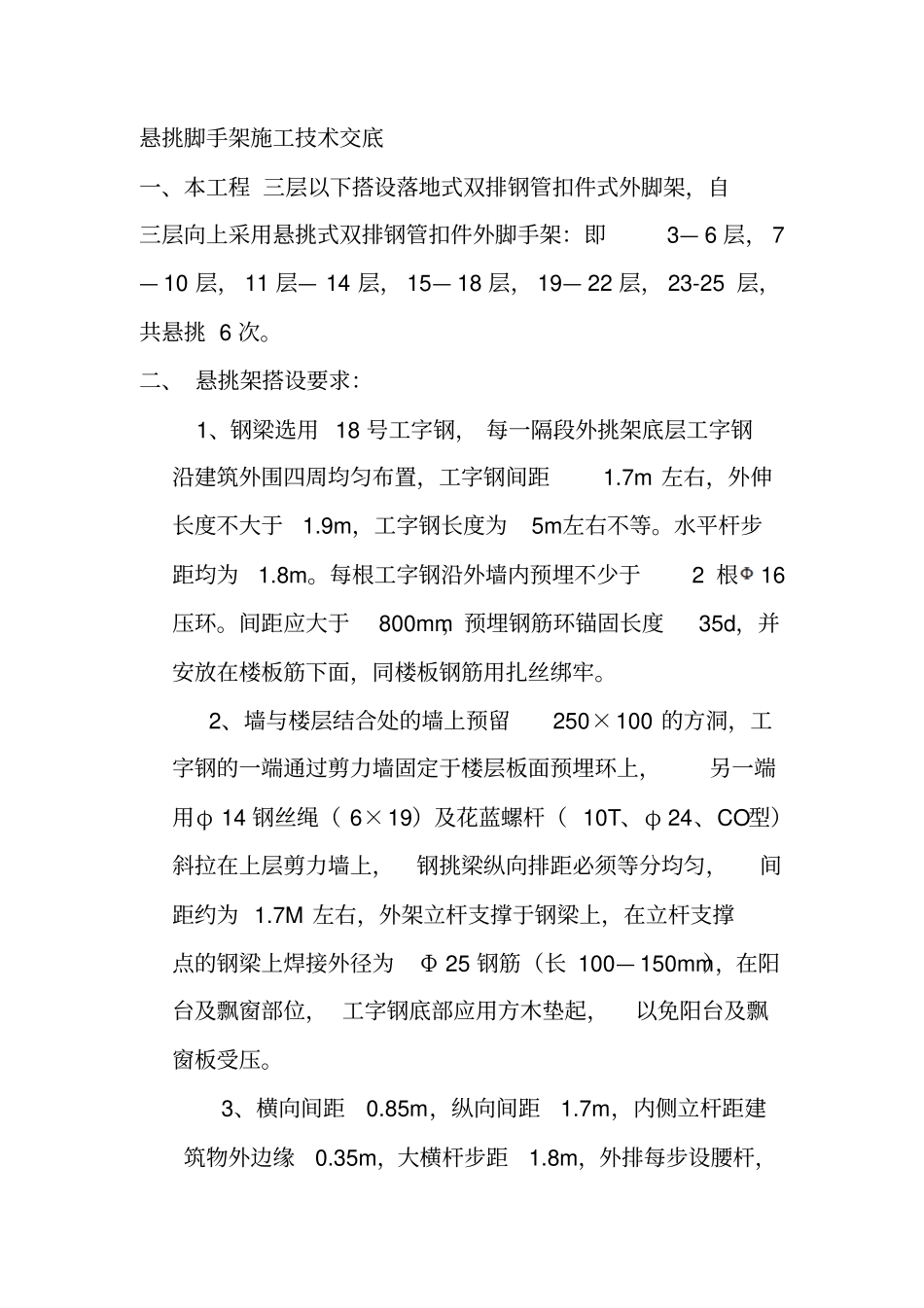

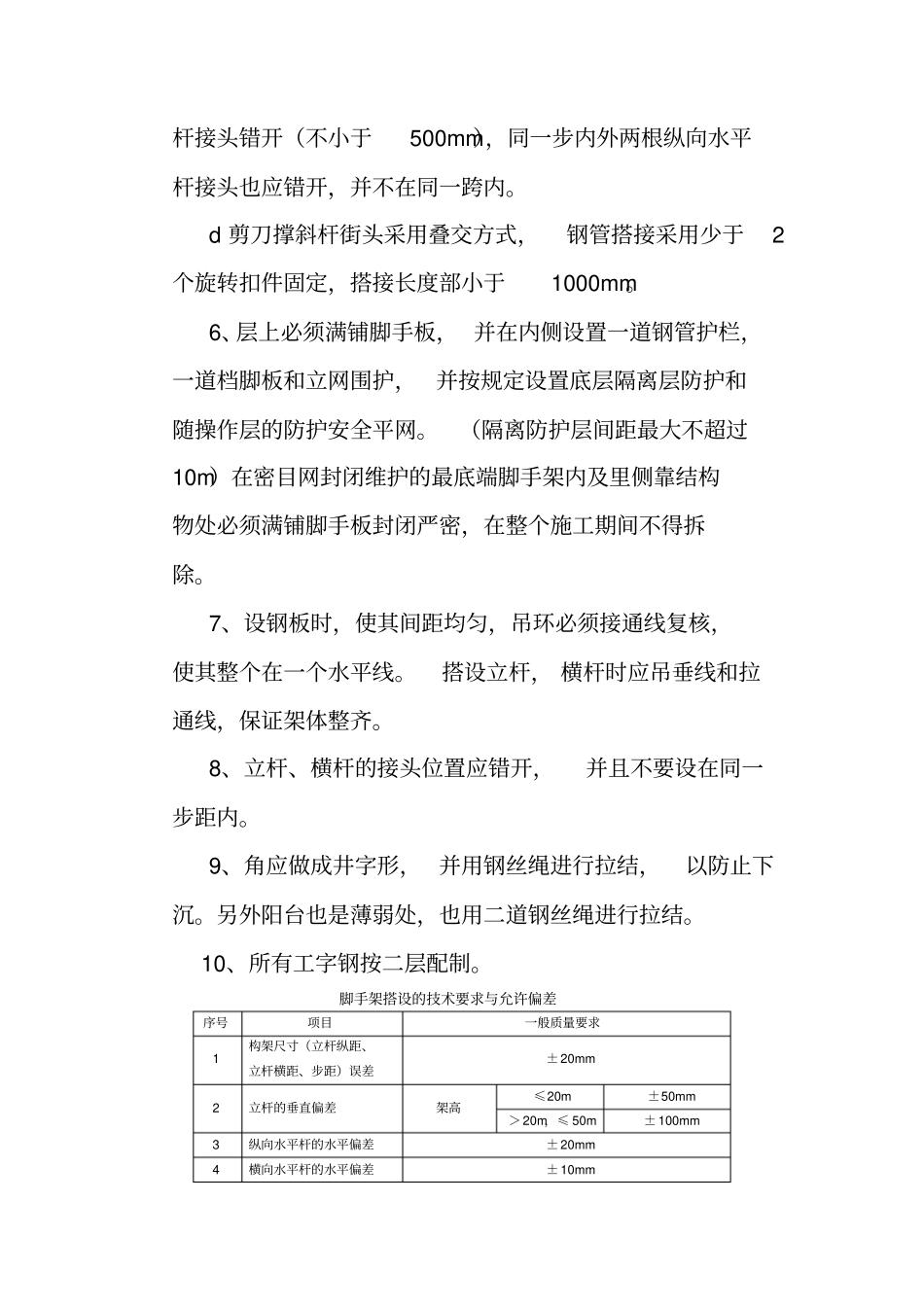

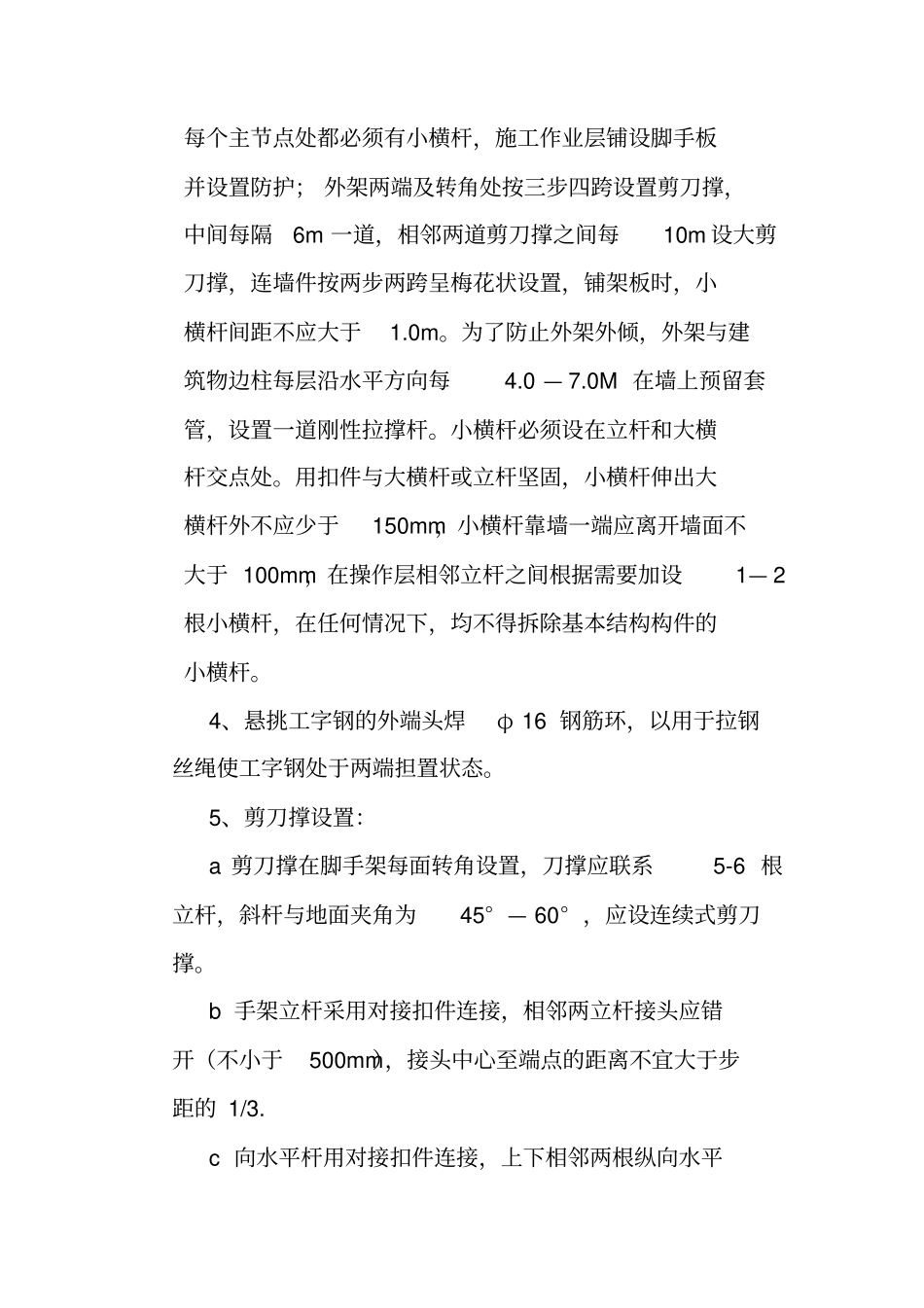

悬挑脚手架施工技术交底一、本工程 三层以下搭设落地式双排钢管扣件式外脚架，自三层向上采用悬挑式双排钢管扣件外脚手架：即3— 6 层， 7— 10 层， 11 层— 14 层， 15— 18 层， 19— 22 层， 23-25 层，共悬挑 6 次。二、 悬挑架搭设要求：1、钢梁选用 18 号工字钢， 每一隔段外挑架底层工字钢沿建筑外围四周均匀布置，工字钢间距1.7m 左右，外伸长度不大于1.9m，工字钢长度为5m左右不等。水平杆步距均为1.8m。每根工字钢沿外墙内预埋不少于2 根16压环。间距应大于800mm，预埋钢筋环锚固长度35d，并安放在楼板筋下面，同楼板钢筋用扎丝绑牢。2、墙与楼层结合处的墙上预留250×100 的方洞，工字钢的一端通过剪力墙固定于楼层板面预埋环上，另一端用φ 14 钢丝绳（ 6×19）及花蓝螺杆（ 10T、φ 24、CO型）斜拉在上层剪力墙上，钢挑梁纵向排距必须等分均匀，间距约为 1.7M 左右，外架立杆支撑于钢梁上，在立杆支撑点的钢梁上焊接外径为Φ 25 钢筋（长 100— 150mm），在阳台及飘窗部位， 工字钢底部应用方木垫起，以免阳台及飘窗板受压。3、横向间距0.85m，纵向间距1.7m，内侧立杆距建筑物外边缘0.35m，大横杆步距1.8m，外排每步设腰杆，每个主节点处都必须有小横杆，施工作业层铺设脚手板并设置防护； 外架两端及转角处按三步四跨设置剪刀撑，中间每隔6m 一道，相邻两道剪刀撑之间每10m 设大剪刀撑，连墙件按两步两跨呈梅花状设置，铺架板时，小横杆间距不应大于1.0m。为了防止外架外倾，外架与建筑物边柱每层沿水平方向每4.0 — 7.0M 在墙上预留套管，设置一道刚性拉撑杆。小横杆必须设在立杆和大横杆交点处。用扣件与大横杆或立杆坚固，小横杆伸出大横杆外不应少于150mm，小横杆靠墙一端应离开墙面不大于 100mm，在操作层相邻立杆之间根据需要加设1— 2根小横杆，在任何情况下，均不得拆除基本结构构件的小横杆。4、悬挑工字钢的外端头焊φ 16 钢筋环，以用于拉钢丝绳使工字钢处于两端担置状态。5、剪刀撑设置：a 剪刀撑在脚手架每面转角设置，刀撑应联系5-6 根立杆，斜杆与地面夹角为45° — 60° ，应设连续式剪刀撑。b 手架立杆采用对接扣件连接，相邻两立杆接头应错开（不小于500mm），接头中心至端点的距离不宜大于步距的 1/3. c 向水平杆用对接扣件连接，上下相邻两根纵向水平杆接头错开（不小于500mm），同一步内外两根纵向水平杆接头也应错开，并不在同一跨内。d 剪刀撑...
