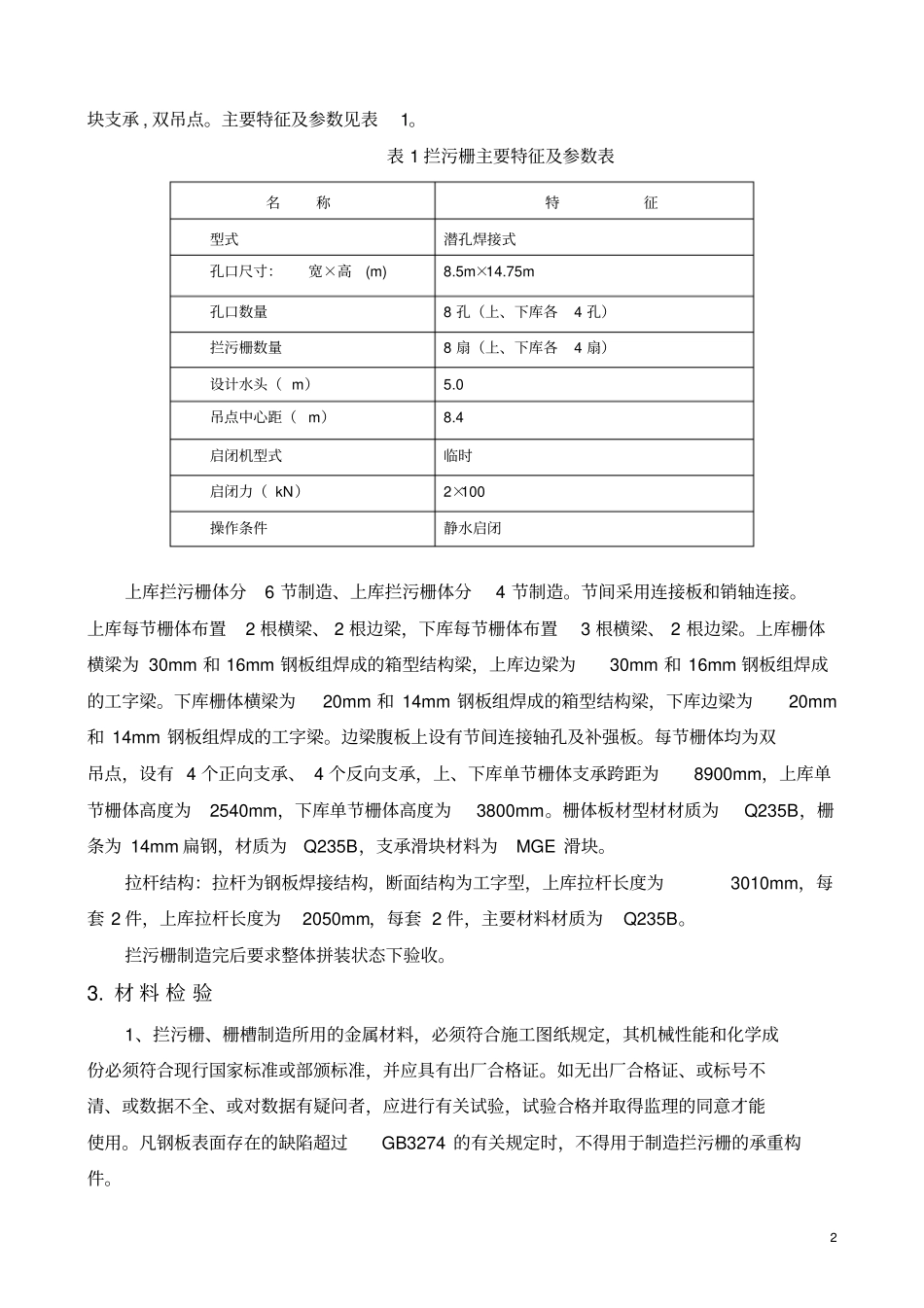

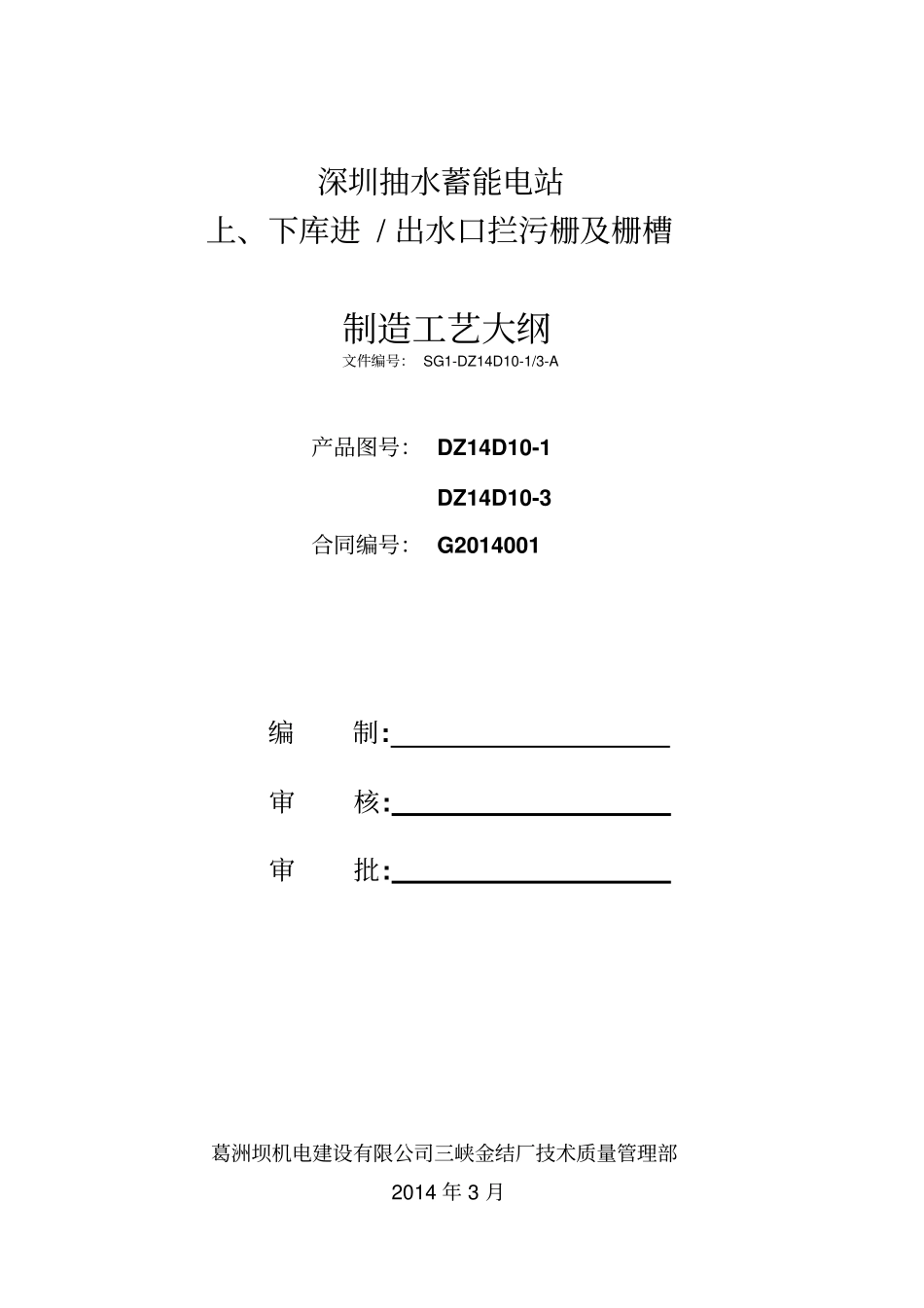

深圳抽水蓄能电站上、下库进 / 出水口拦污栅及栅槽制造工艺大纲文件编号： SG1-DZ14D10-1/3-A产品图号： DZ14D10-1 DZ14D10-3 合同编号： G2014001 编制: 审核: 审批: 葛洲坝机电建设有限公司三峡金结厂技术质量管理部2014 年 3 月1 1. 编 制 依 据1.1 深圳抽水蓄能电站上、下库进/ 出水口拦污栅及栅槽设计图纸1.2 深圳抽水蓄能电站进 / 出水口金属结构采购项目合同及招标文件1.3 《水利水电工程钢闸门制造、安装及验收规范》（GB/T14173-2008）1.4 《水工金属结构焊接通用技术条件》 （SL36-2006）1.5 《水电水利工程金属结构设备防腐蚀技术规程》（ DL/T5358）1.6 我公司水工金属结构制造能力和经验2. 工 程 概 况2.1 工程简介深圳抽水蓄能电站位于广东省深圳市盐田区和龙岗区交界处，毗邻香港特别行政区，站址距深圳市中心约20Km ，电站装机容量4×300MW ，平均水头 448.3m 。深圳抽水蓄能电站枢纽工程主要有上水库、下水库、水道系统、厂房系统和厂内永久公路等五大部分组成。2.2 工程内容及交货期：设备项目名称单位总数量图纸工程量 (kg)交货期上、下库进 / 出水口拦污栅扇（4+4）扇48.8*4+42.4*4 2014 年 7 月上、下库进 / 出水口拦污栅栅槽套（4+4）套8.6*4+8.2*4 2014 年 7 月2.3 结构特征2.3.1 上、下库进 / 出水口拦污栅槽埋件结构特征(1)栅槽埋件上库从 484.25m 高程布置到 502.5m 高程，下库从 43.25m 高程布置到 60.5m高程。栅槽上、下库各4 套，共 8 套。(2)栅槽埋件由主轨、反轨、门楣、底坎、锁定梁以及安装锚筋等部件组成。(3)栅槽各部件均为钢板和型钢组合的焊接构件。2.3.2 上、下库进 / 出水口拦污栅结构特征上、下库进 /出水口拦污栅上、下库各4 扇，共 8 扇。栅体为平面直立式 , 焊接结构 , 滑2 块支承 , 双吊点。主要特征及参数见表1。表 1 拦污栅主要特征及参数表名称特征型式潜孔焊接式孔口尺寸：宽×高(m) 8.5m×14.75m 孔口数量8 孔（上、下库各4 孔）拦污栅数量8 扇（上、下库各4 扇）设计水头（ m）5.0 吊点中心距（ m）8.4 启闭机型式临时启闭力（ kN）2×100 操作条件静水启闭上库拦污栅体分6 节制造、上库拦污栅体分4 节制造。节间采用连接板和销轴连接。上库每节栅体布置2 根横梁、 2 根边梁，下库每节栅体布置3 根横梁、 2 根边梁。上库栅体横梁为 30mm 和 16mm 钢板组焊成的箱型结构梁，上库边...
