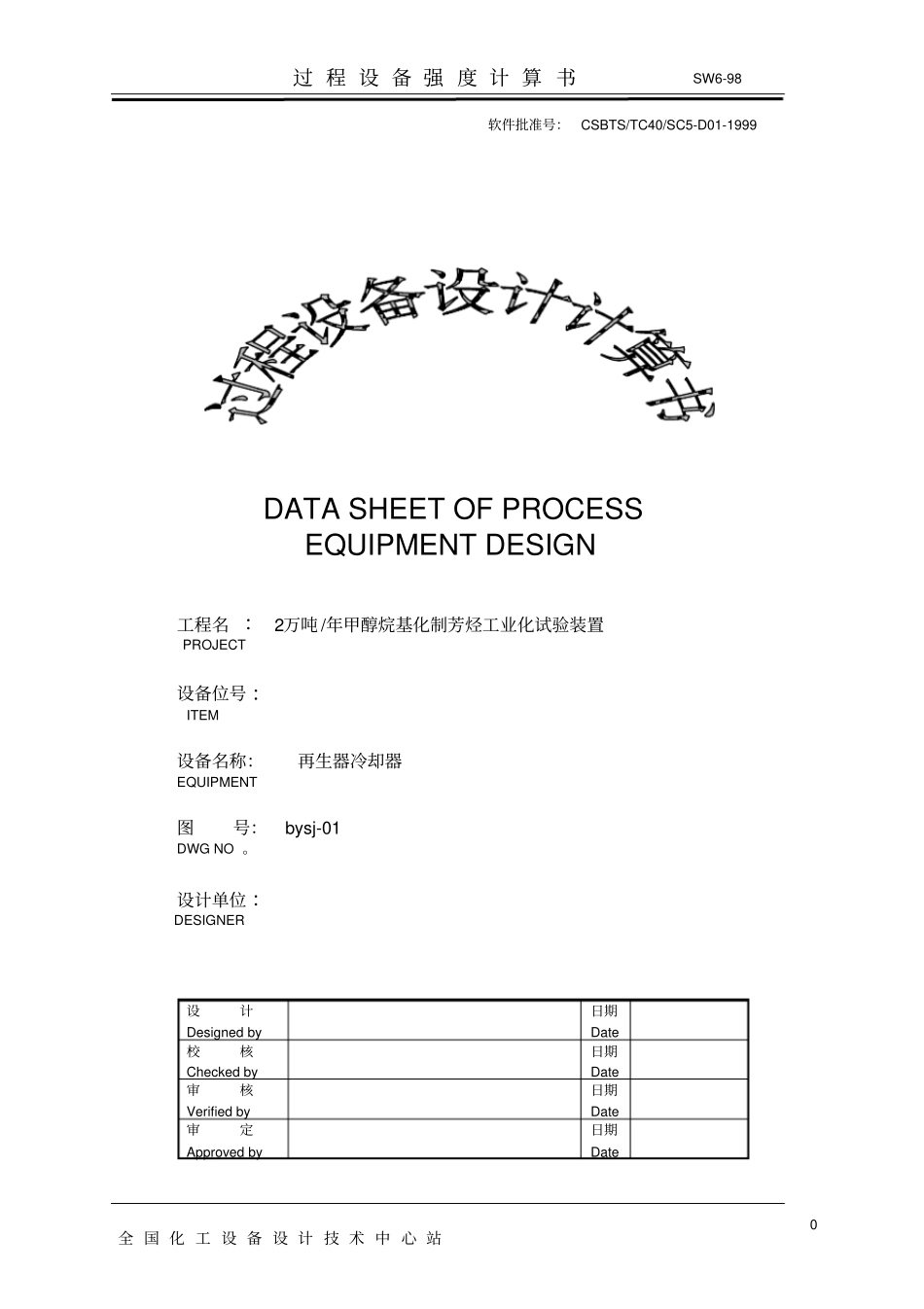

过 程 设 备 强 度 计 算 书SW6-98全 国 化 工 设 备 设 计 技 术 中 心 站0 软件批准号：CSBTS/TC40/SC5-D01-1999DATA SHEET OF PROCESS EQUIPMENT DESIGN工程名 ： 2万吨 /年甲醇烷基化制芳烃工业化试验装置PROJECT设备位号 ：ITEM设备名称：再生器冷却器EQUIPMENT 图号： bysj-01 DWG NO 。设计单位 ：DESIGNER设计Designed by 日期Date 校核Checked by 日期Date 审核Verified by 日期Date 审定Approved by日期Date过 程 设 备 强 度 计 算 书SW6-98全 国 化 工 设 备 设 计 技 术 中 心 站1 U形管换热器设备计算计算单位壳程设计压力0.60 MPa 管程设计压力0.60 MPa 壳程设计温度150.00℃管程设计温度280.00 ℃筒体公称直径500.00mm 筒换热器筒体最小壁厚10.00mm 筒体名义厚度10.00mm 体校核合格筒体法兰厚度校核前端管箱筒体名义厚度12.00mm 前校核合格端前端管箱封头名义厚度12.00mm 管校核合格箱前端管箱法兰厚度38.00mm 校核合格后端后端管箱封头名义厚度10.00mm 管箱校核合格管管板厚度40.00 mm板校核合格过 程 设 备 强 度 计 算 书SW6-98全 国 化 工 设 备 设 计 技 术 中 心 站2 U形管式换热器筒体计算结果计算单位宁夏宝塔石化集团设计院 （有限公司）计算条件筒体简图计算压力Pc 0.60 MPa 设计温度 t 150.00 C 内径 Di 500.00 mm 材料 Q245R ( 板材)试验温度许用应力 148.00 MPa 设计温度许用应力t 140.00 MPa 试验温度下屈服点s 245.00 MPa 钢板负偏差C1 0.30 mm 腐蚀裕量C2 3.00 mm 焊接接头系数 0.85 厚度及重量计算计算厚度 =P DPcitc2[] = 1.26mm 有效厚度e =n - C1- C 2= 6.70mm 名义厚度n =10.00mm 重量 377.31 Kg 压力试验时应力校核压力试验类型液压试验试验压力值PT = 1.25 P [][ ]t = 0.7929 ( 或由用户输入 )MPa 压力试验允许通过的应力水平TT 0.90 s =220.50MPa 试验压力下圆筒的应力T = pDTiee.().2 = 35.27MPa 校核条件TT校核结果合格压力及应力计算最大允许工作压力[ Pw] = 2etie[]()D= 3.14703MPa 设计温度下计算应力t = PDciee()2= 22.69 MPa t 119.00 MPa 校核条件t≥t结论合格过 程 设 备 强 度 计 算 书SW6-98全 国 化 工 设 备 设 计 技 术 中 心 站3 前端管箱筒体计算结果计算单位宁夏宝塔...
