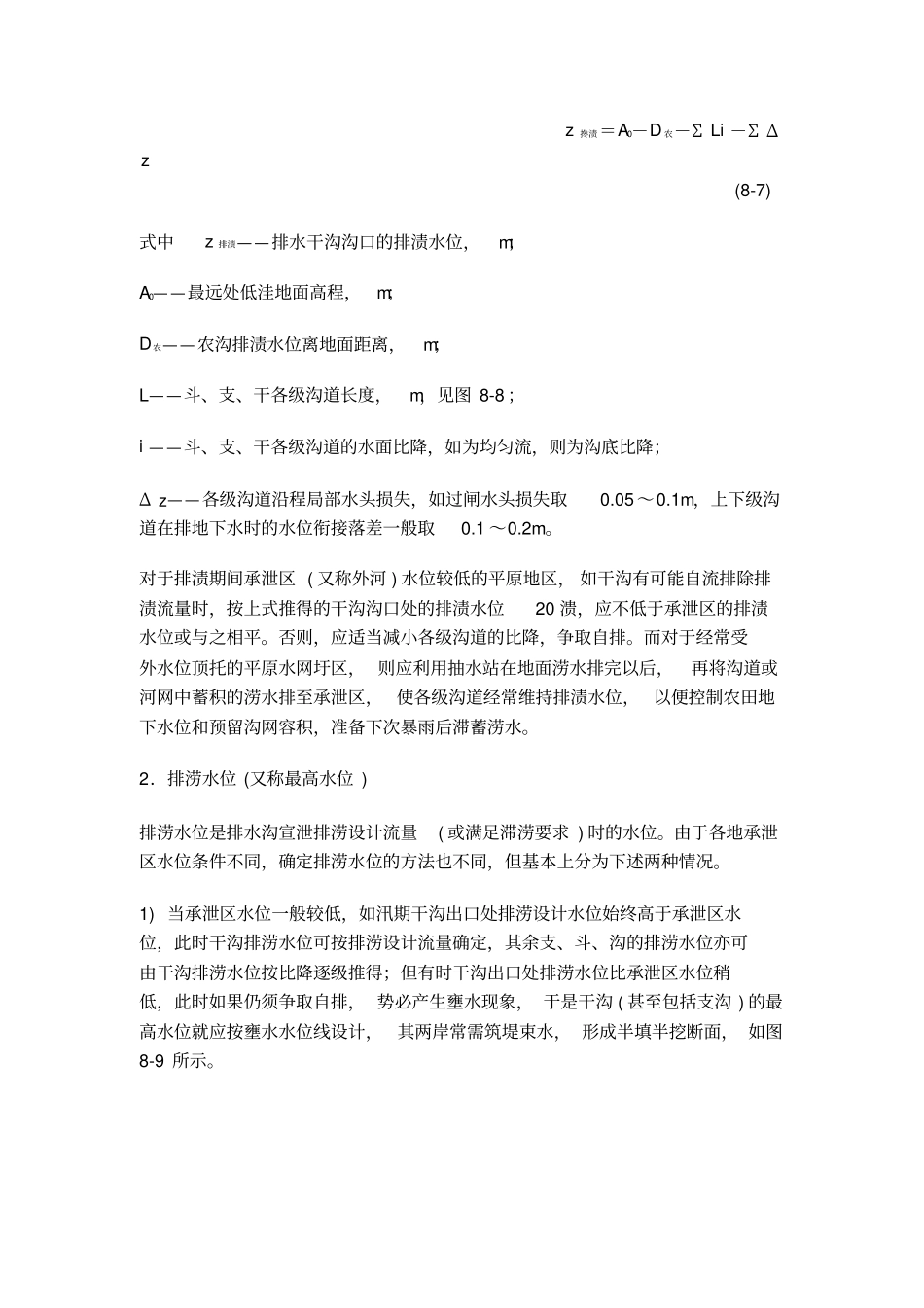

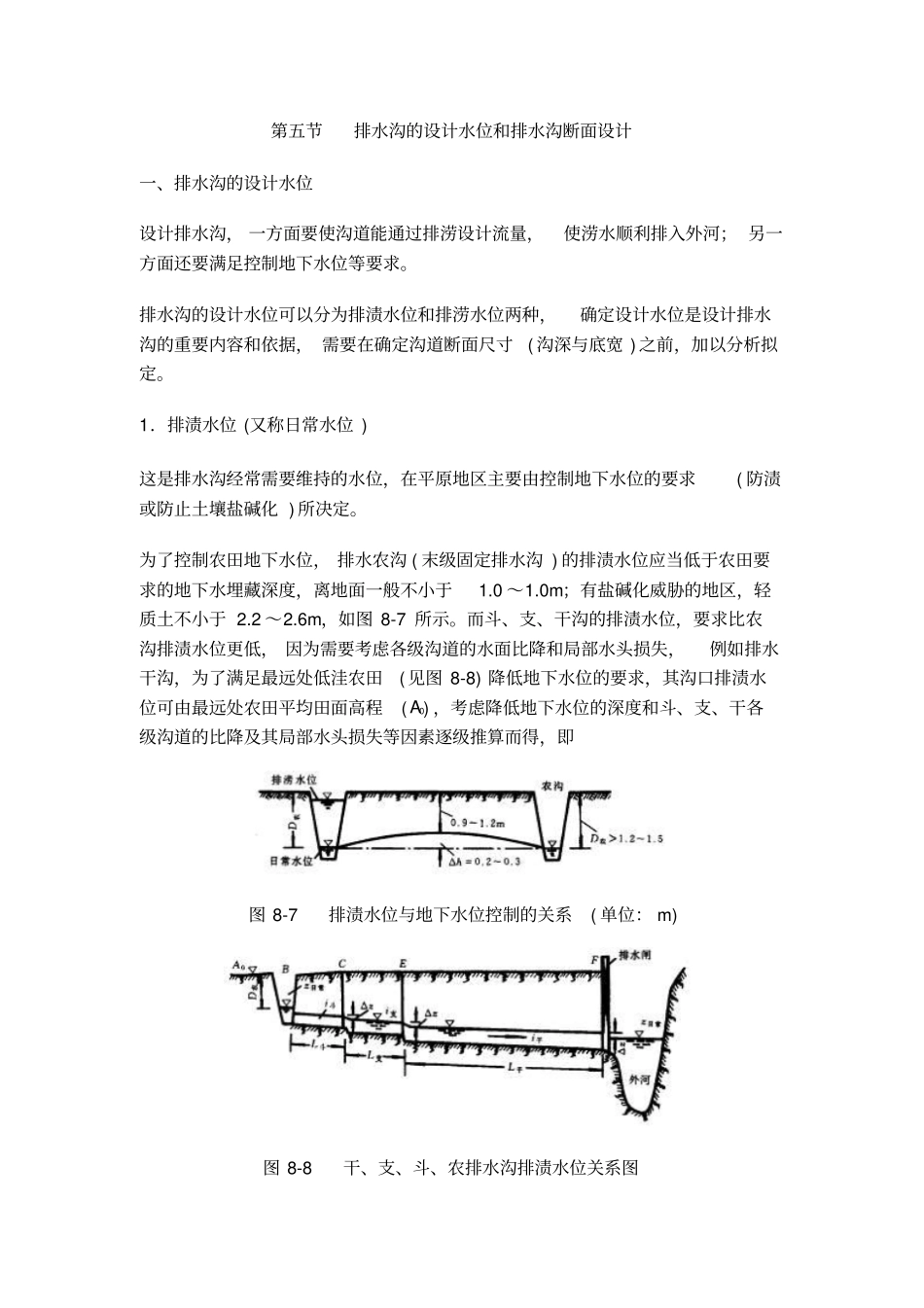

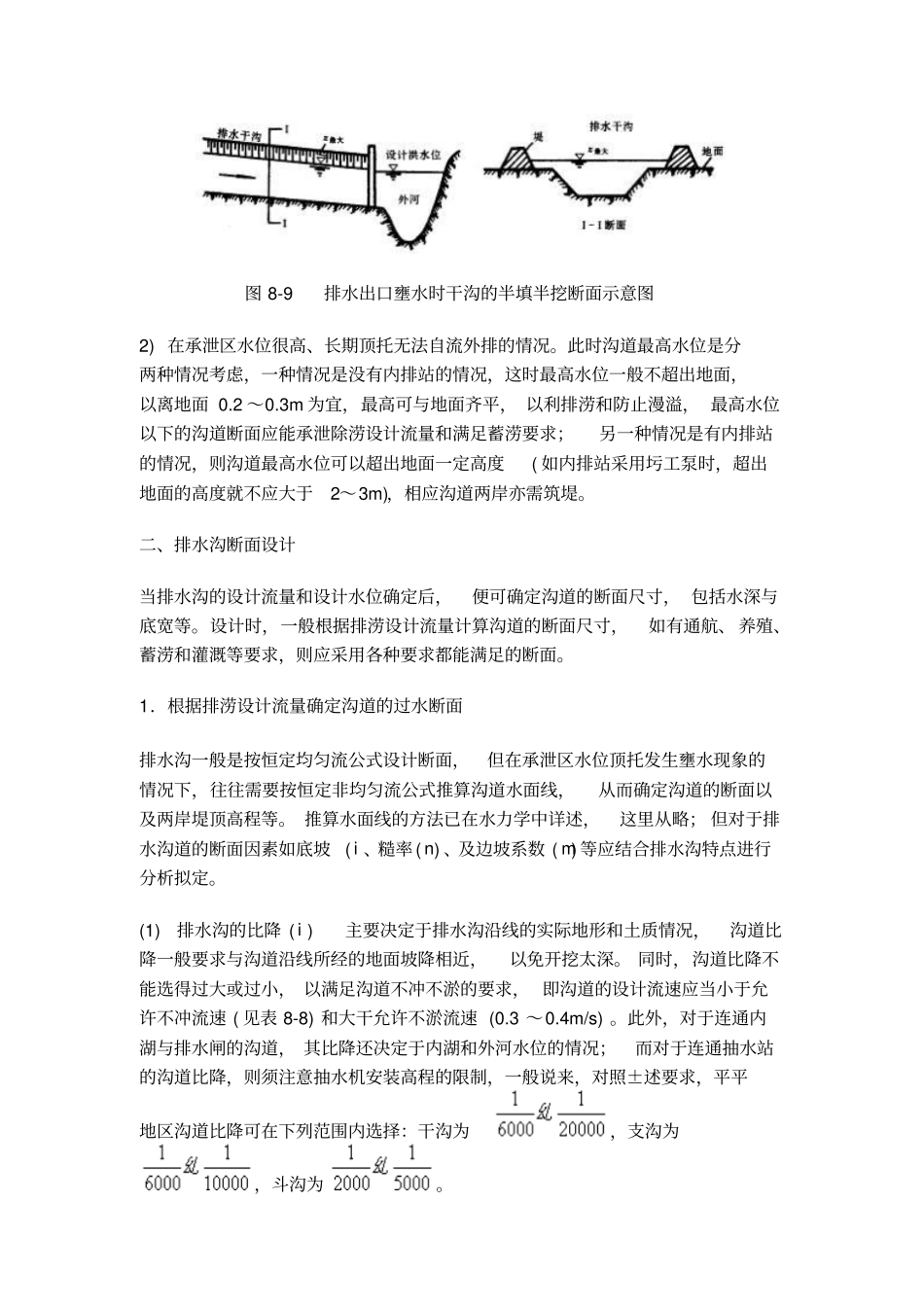

第五节排水沟的设计水位和排水沟断面设计一、排水沟的设计水位设计排水沟, 一方面要使沟道能通过排涝设计流量,使涝水顺利排入外河; 另一方面还要满足控制地下水位等要求。排水沟的设计水位可以分为排渍水位和排涝水位两种,确定设计水位是设计排水沟的重要内容和依据, 需要在确定沟道断面尺寸( 沟深与底宽 ) 之前,加以分析拟定。1.排渍水位 (又称日常水位 )这是排水沟经常需要维持的水位,在平原地区主要由控制地下水位的要求( 防渍或防止土壤盐碱化 ) 所决定。为了控制农田地下水位, 排水农沟 ( 末级固定排水沟 ) 的排渍水位应当低于农田要求的地下水埋藏深度,离地面一般不小于1.0 ~1.0m;有盐碱化威胁的地区,轻质土不小于 2.2 ~2.6m,如图 8-7 所示。而斗、支、干沟的排渍水位,要求比农沟排渍水位更低, 因为需要考虑各级沟道的水面比降和局部水头损失,例如排水干沟,为了满足最远处低洼农田( 见图 8-8) 降低地下水位的要求,其沟口排渍水位可由最远处农田平均田面高程( A0) ,考虑降低地下水位的深度和斗、支、干各级沟道的比降及其局部水头损失等因素逐级推算而得,即图 8-7排渍水位与地下水位控制的关系( 单位: m)图 8-8干、支、斗、农排水沟排渍水位关系图z 搀渍=A0-D 农-Σ Li -Σ Δz (8-7) 式中z 排渍——排水干沟沟口的排渍水位,m;A0——最远处低洼地面高程,m;D农——农沟排渍水位离地面距离,m;L——斗、支、干各级沟道长度,m,见图 8-8 ;i ——斗、支、干各级沟道的水面比降,如为均匀流,则为沟底比降;Δ z——各级沟道沿程局部水头损失,如过闸水头损失取0.05 ~0.1m,上下级沟道在排地下水时的水位衔接落差一般取0.1 ~0.2m。对于排渍期间承泄区 ( 又称外河 ) 水位较低的平原地区, 如干沟有可能自流排除排渍流量时,按上式推得的干沟沟口处的排渍水位20 溃,应不低于承泄区的排渍水位或与之相平。否则,应适当减小各级沟道的比降,争取自排。而对于经常受外水位顶托的平原水网圩区, 则应利用抽水站在地面涝水排完以后,再将沟道或河网中蓄积的涝水排至承泄区, 使各级沟道经常维持排渍水位, 以便控制农田地下水位和预留沟网容积,准备下次暴雨后滞蓄涝水。2.排涝水位 (又称最高水位 )排涝水位是排水沟宣泄排涝设计流量( 或满足滞涝要求 ) 时的水位。由于各地承泄区水位条件不同,确定排涝水位的方法也不同,但基本上分为下述两种情况。1...
