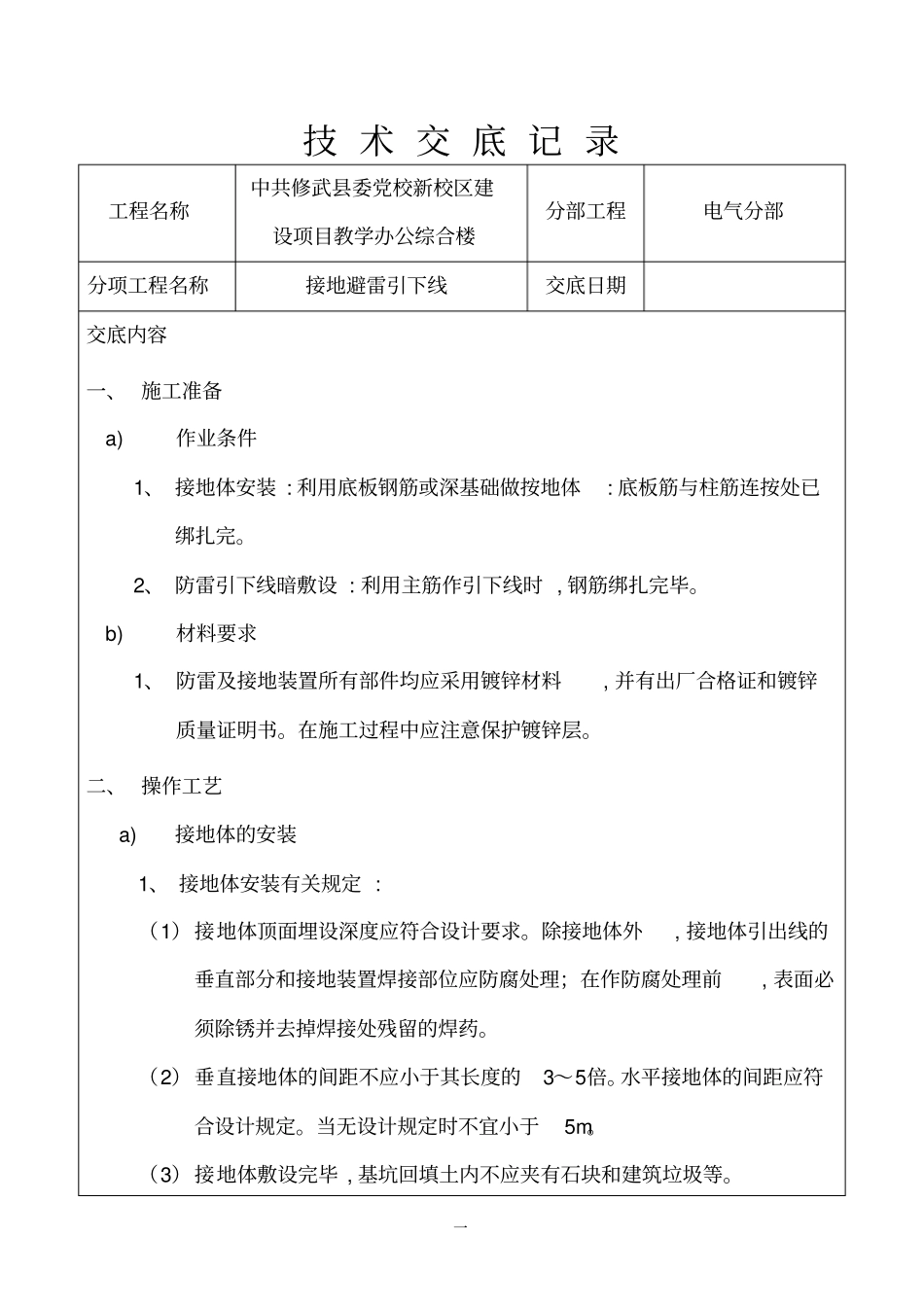

一技 术 交 底 记 录工程名称中共修武县委党校新校区建设项目教学办公综合楼分部工程电气分部分项工程名称接地避雷引下线交底日期交底内容一、 施工准备a)作业条件1、 接地体安装 : 利用底板钢筋或深基础做按地体: 底板筋与柱筋连按处已绑扎完。2、 防雷引下线暗敷设 : 利用主筋作引下线时 , 钢筋绑扎完毕。b)材料要求1、 防雷及接地装置所有部件均应采用镀锌材料, 并有出厂合格证和镀锌质量证明书。在施工过程中应注意保护镀锌层。二、 操作工艺a)接地体的安装1、 接地体安装有关规定 : （1）接地体顶面埋设深度应符合设计要求。除接地体外, 接地体引出线的垂直部分和接地装置焊接部位应防腐处理；在作防腐处理前, 表面必须除锈并去掉焊接处残留的焊药。（2）垂直接地体的间距不应小于其长度的3～5倍。水平接地体的间距应符合设计规定。当无设计规定时不宜小于5m。（3）接地体敷设完毕 , 基坑回填土内不应夹有石块和建筑垃圾等。二（4）外取的土壤不得有较强的腐蚀性；在回填土时应分层夯实。2、 人工接地体安装 : （1）接地体加工 : 根据设计要求的数量、 材料、规格进行加工 , 材料一般采用钢管和角钢切割 , 长度不应小于 2.5m。如采用钢管打入地下应根据土质加工成一定的形状 , 遇松软土壤时 , 可切成斜面形 , 为了避兔打入时受力不均使管子歪斜 , 也可以加工成扁尖形； 遇±质很硬时 , 可将尖端加工成圆锥形。如选用角钢时 , 应采用不小于 40mm×40mm×4mm的角钢, 切割长度不应小于 2.5m, 角钢的一端应加工成尖头形状。（2）沟槽开挖 : 根据设计图要求 , 对接地体 (网) 的线路进行测量弹线 , 在此线路上挖掘深为 0.8 ～1m,宽为0.5m的沟槽 , 沟顶部稍宽 , 底部渐窄 , 沟底如有石子应清除。（3）安装接地体 ( 极): 沟槽开挖后应立即安装接地体和敷设接地扁钢, 防止土方倒塌。先将接地体放在沟槽的中心线上, 打入地下。一般采用大锤打入 , 一人扶着接地体 , 一人用大锤敲打接地体顶部。 使用大锤敲打接地体时要平稳 , 锤击接地体正中 , 不得打偏 , 应与地面保持垂直、当接地体顶端距离地面 600mm时停止打入。（4）接地体间扁钢敷设 : 扁钢敷设前应调直 , 然后将扁钢放置于沟内, 依次将扁钢与接地体用电 ( 气) 焊焊接。扁钢应侧放而不可放平, 侧放时散流电阻较小。扁钢与钢管连接的位置距按地体最高点约100mm。焊接时应将扁钢拉直 , 焊后清除...
