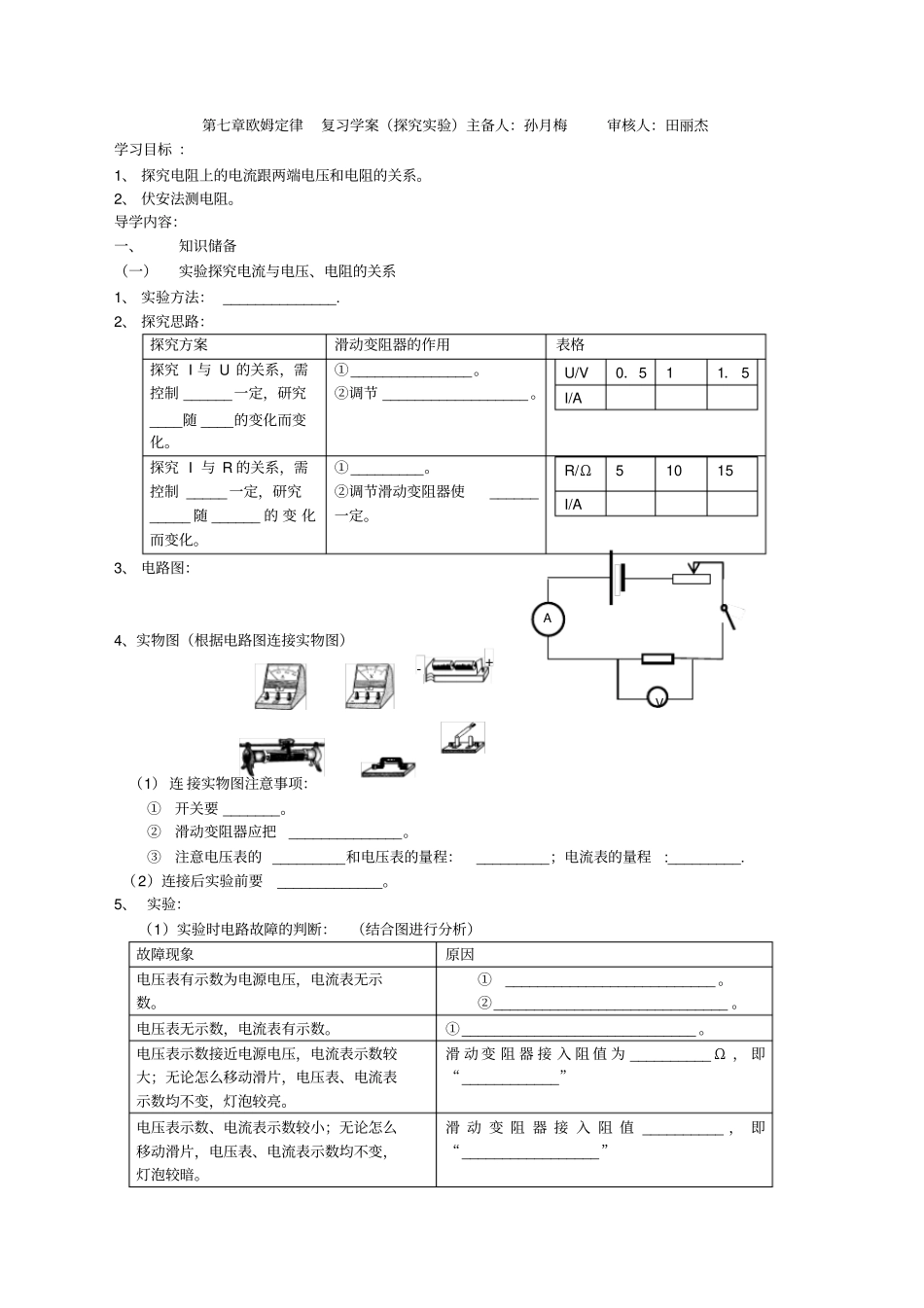

第七章欧姆定律复习学案（探究实验）主备人：孙月梅审核人：田丽杰学习目标 ：1、 探究电阻上的电流跟两端电压和电阻的关系。2、 伏安法测电阻。导学内容：一、知识储备（一）实验探究电流与电压、电阻的关系1、 实验方法： ______________. 2、 探究思路：探究方案滑动变阻器的作用表格探究 I 与 U 的关系，需控制 ______一定，研究____随 ____的变化而变化。①_______________。②调节 __________________ 。U/V 0．5 1 1． 5 I/A 探究 I 与 R 的关系，需控制 _____ 一定，研究_____ 随 ______ 的 变 化而变化。①_________。②调节滑动变阻器使______一定。R/Ω5 10 15 I/A 3、 电路图：4、实物图（根据电路图连接实物图）（1） 连 接实物图注意事项：①开关要 _______。②滑动变阻器应把______________。③注意电压表的 _________和电压表的量程：_________；电流表的量程:_________. （2）连接后实验前要_____________。5、 实验：（1）实验时电路故障的判断：（结合图进行分析）故障现象原因电压表有示数为电源电压，电流表无示数。①__________________________ 。②_____________________________ 。电压表无示数，电流表有示数。①_____________________________ 。电压表示数接近电源电压，电流表示数较大；无论怎么移动滑片，电压表、电流表示数均不变，灯泡较亮。滑 动 变 阻 器 接 入 阻 值 为 __________ Ω ， 即“____________”电压表示数、电流表示数较小；无论怎么移动滑片，电压表、电流表示数均不变，灯泡较暗。滑 动 变 阻 器 接 入 阻 值 __________ ， 即“_________________”A V + - （2）多次实验的目的是_______________。6、 结论：在__________一定时，导体中的__________与导体 __________成反比。在__________一定时，导体中的__________与导体 ________________成正比。（二）伏安法测电阻1、 实验原理： ___________. 2、 电路图：3、 滑动变阻器的作用：___________________________________________. 4、 实验表格：5、 图象：（关于 I 与 U的图象）6、 多次测量的目的：________________________________________________. 7、 伏安法测 电阻一般用电器用定 值电阻不用小灯泡原 因是：__________________________________________. 8、闭合开关并移动滑片P 后，发现灯泡不亮，电压表无示数，但电流表却有...
