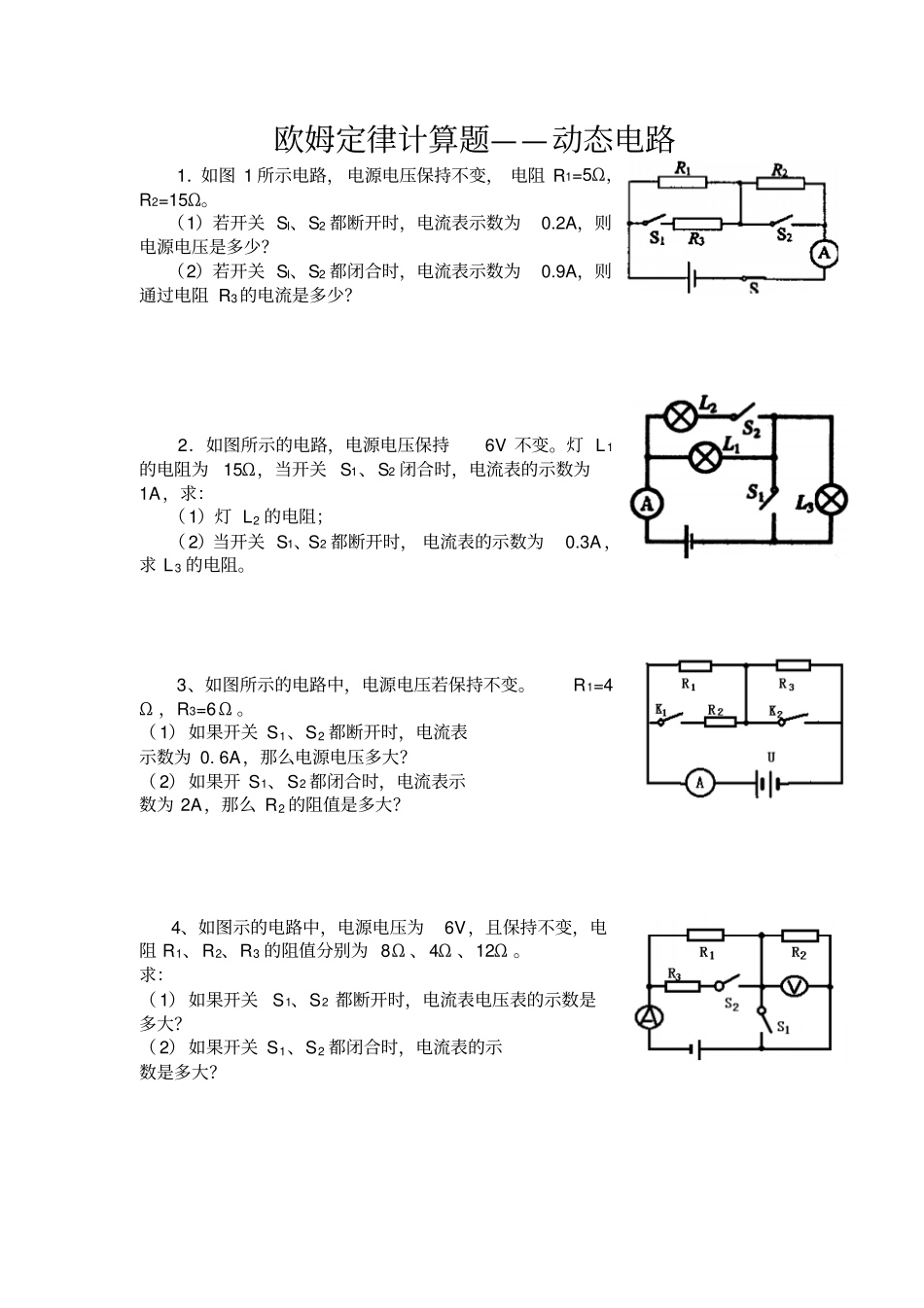

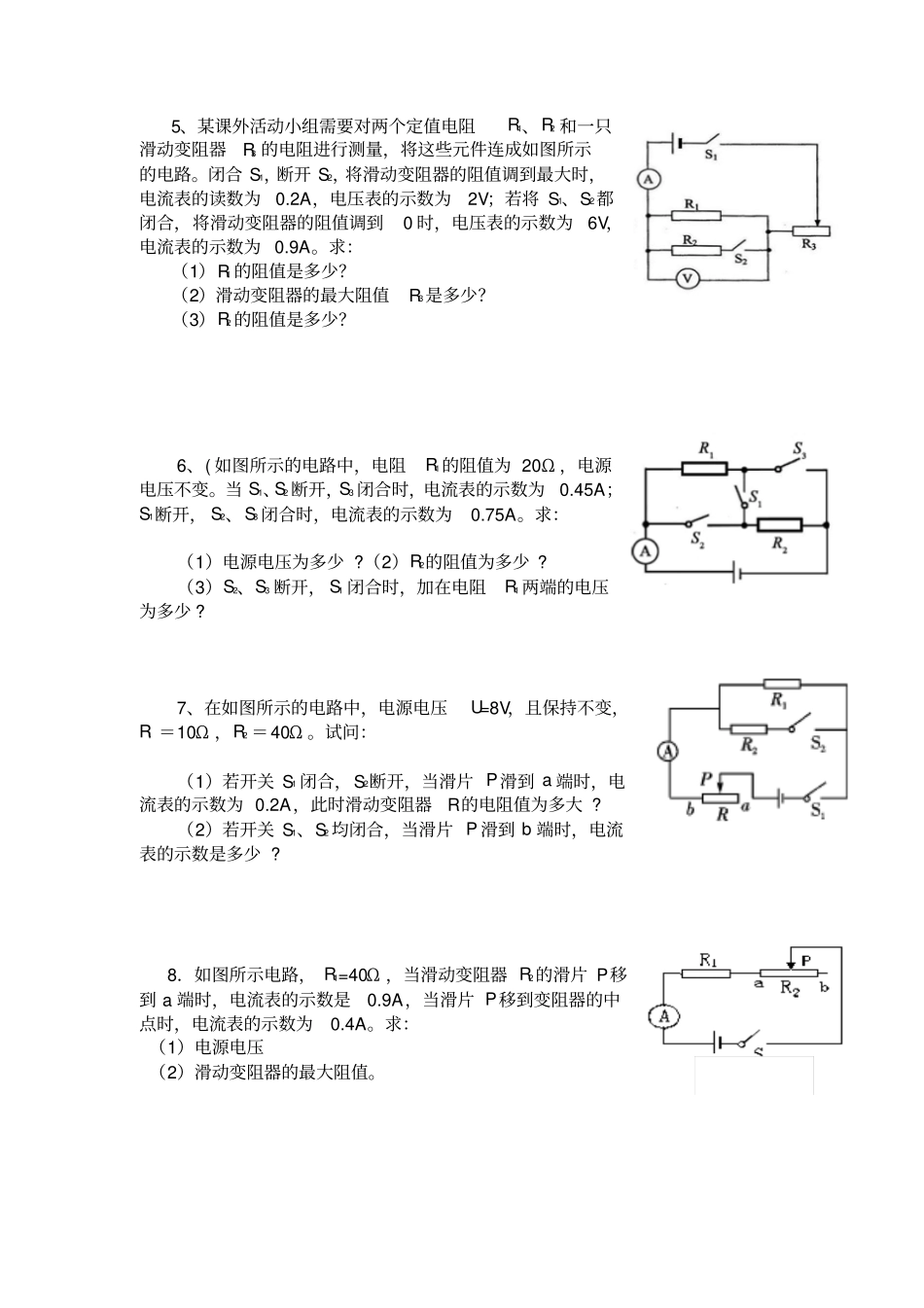

欧姆定律计算题——动态电路1．如图 1 所示电路， 电源电压保持不变， 电阻 R1=5Ω，R2=15Ω。（1）若开关 Sl、S2 都断开时，电流表示数为0.2A，则电源电压是多少？（2）若开关 Sl、S2 都闭合时，电流表示数为0.9A，则通过电阻 R3的电流是多少？2．如图所示的电路，电源电压保持6V 不变。灯 L 1的电阻为15Ω，当开关 S1、S2 闭合时，电流表的示数为1A，求：（ 1）灯 L2 的电阻；（ 2）当开关 S1、S2 都断开时， 电流表的示数为0.3A ，求 L 3 的电阻。3、如图所示的电路中，电源电压若保持不变。R1=4Ω ，R3=6Ω 。（ 1） 如果开关 S1、S2 都断开时，电流表示数为 0. 6A，那么电源电压多大？（ 2） 如果开 S1、S2 都闭合时，电流表示数为 2A，那么 R2 的阻值是多大？4、如图示的电路中，电源电压为6V，且保持不变，电阻 R1、R2、R3 的阻值分别为 8Ω 、4Ω 、12Ω 。求：（ 1） 如果开关S1、S2 都断开时，电流表电压表的示数是多大？（ 2） 如果开关 S1、S2 都闭合时，电流表的示数是多大？5、某课外活动小组需要对两个定值电阻R1、R2 和一只滑动变阻器R3 的电阻进行测量，将这些元件连成如图所示的电路。闭合 S1，断开 S2，将滑动变阻器的阻值调到最大时，电流表的读数为0.2A，电压表的示数为2V；若将 S1、S2都闭合，将滑动变阻器的阻值调到0 时，电压表的示数为6V，电流表的示数为 0.9A。求：（1）R1 的阻值是多少？（2）滑动变阻器的最大阻值R3是多少？（3）R2 的阻值是多少？6、( 如图所示的电路中，电阻R1的阻值为 20Ω ，电源电压不变。当 S1、S2 断开，S3 闭合时，电流表的示数为0.45A；S1断开， S2、S3 闭合时，电流表的示数为0.75A。求：（1）电源电压为多少 ?（2）R2的阻值为多少 ? （3）S2、S3 断开， S1 闭合时，加在电阻R1 两端的电压为多少 ? 7、在如图所示的电路中，电源电压U=8V，且保持不变，Rl ＝10Ω ，R2 ＝40Ω 。试问：（1）若开关 S1 闭合，S2断开，当滑片 P滑到 a 端时，电流表的示数为 0.2A，此时滑动变阻器R的电阻值为多大 ? （2）若开关 S1、S2 均闭合，当滑片 P 滑到 b 端时，电流表的示数是多少 ?8．如图所示电路， R1=40Ω ，当滑动变阻器 R2的滑片 P移到 a 端时，电流表的示数是0.9A，当滑片 P移到变阻器的中点时，电流表的示数为0.4A。求：（1）电源电压（2）滑动变阻器的最大阻值。欧姆定律计算题—...
