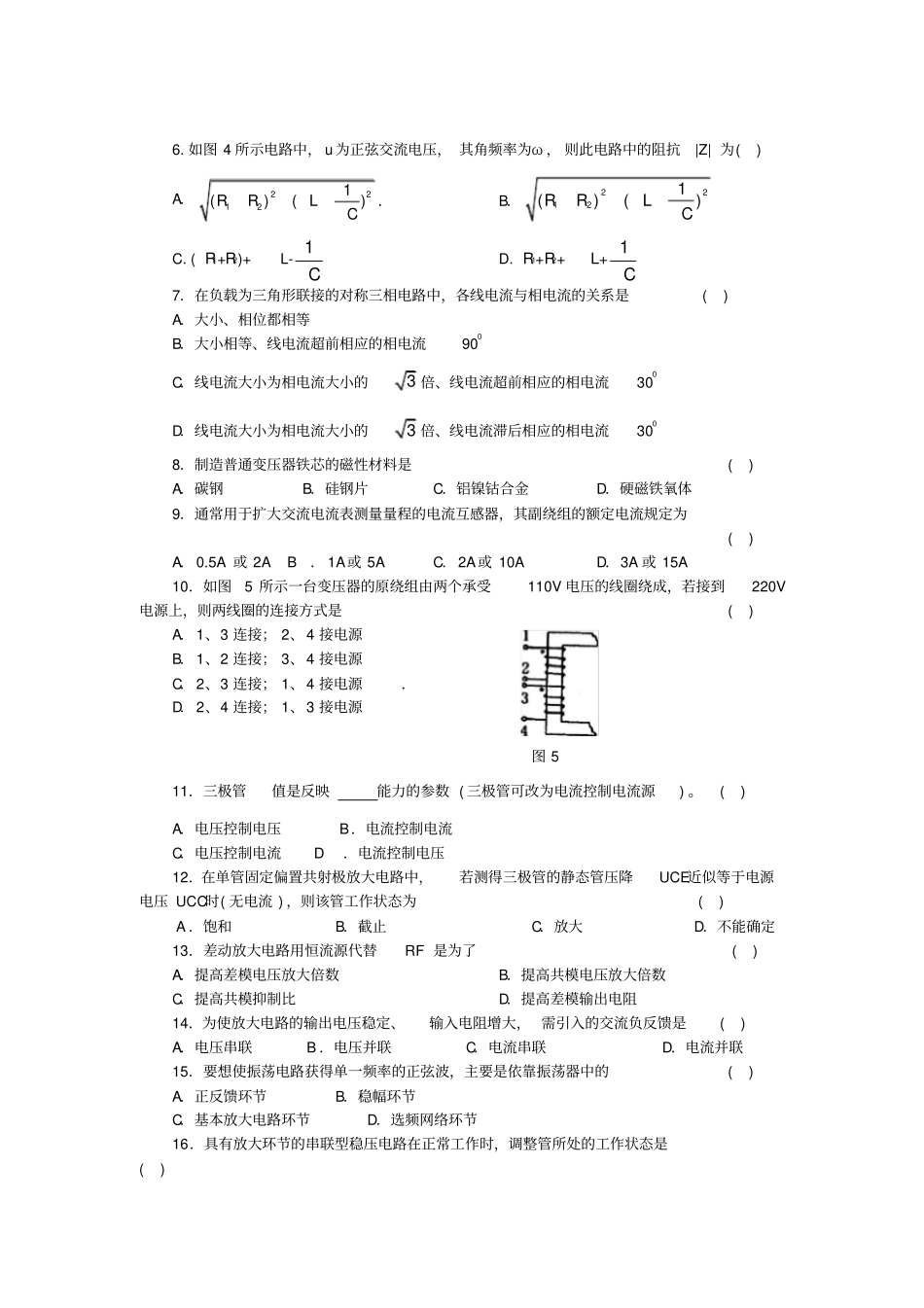

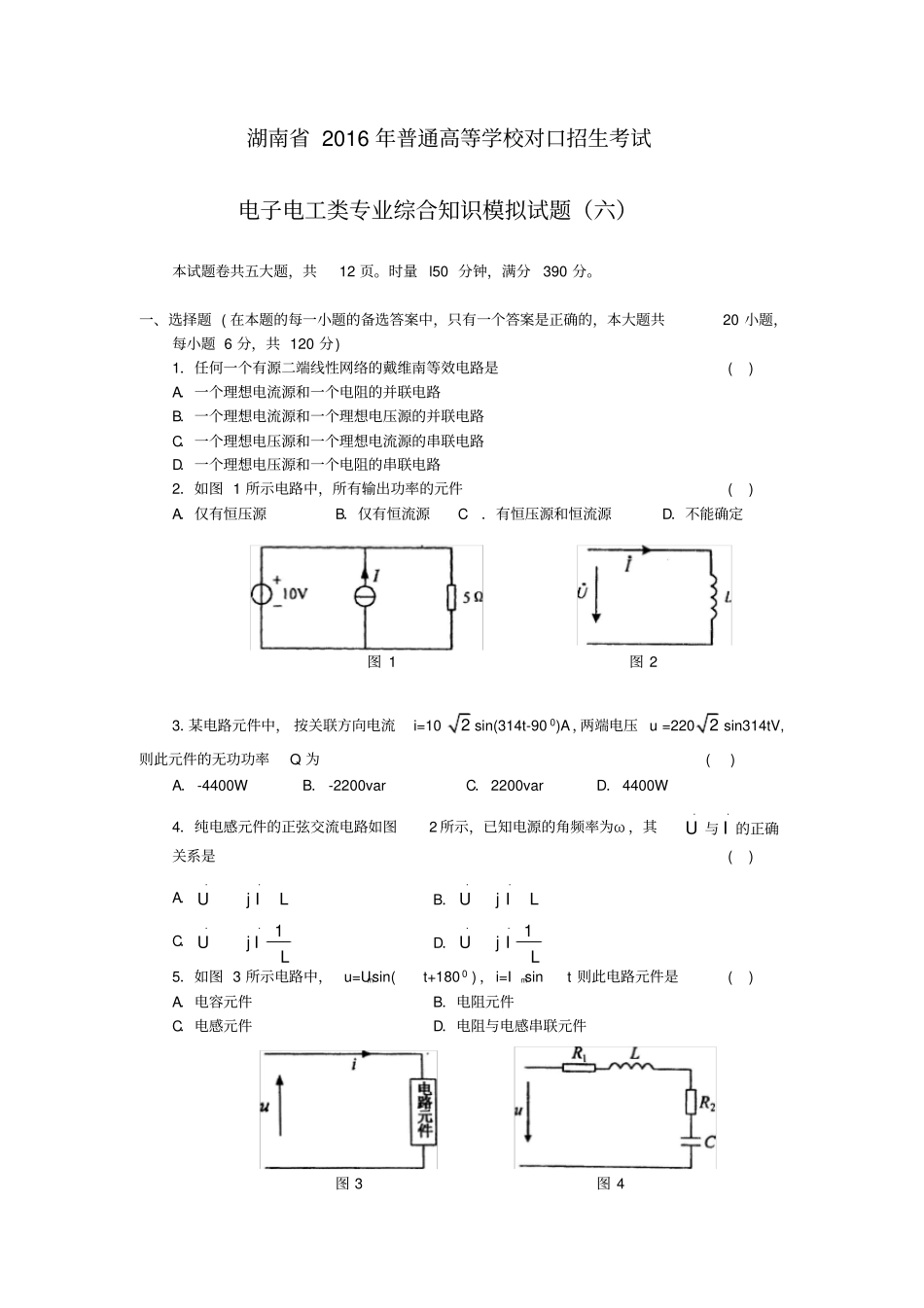

湖南省 2016 年普通高等学校对口招生考试电子电工类专业综合知识模拟试题（六）本试题卷共五大题，共12 页。时量 l50 分钟，满分390 分。一、选择题 ( 在本题的每一小题的备选答案中，只有一个答案是正确的，本大题共20 小题，每小题 6 分，共 120 分) 1．任何一个有源二端线性网络的戴维南等效电路是( ) A．一个理想电流源和一个电阻的并联电路B．一个理想电流源和一个理想电压源的并联电路C．一个理想电压源和一个理想电流源的串联电路D．一个理想电压源和一个电阻的串联电路2．如图 1 所示电路中，所有输出功率的元件( ) A．仅有恒压源B．仅有恒流源 C．有恒压源和恒流源D．不能确定图 1 图 2 3．某电路元件中， 按关联方向电流i=102 sin(314t-90 0)A，两端电压 u =2202 sin314tV,则此元件的无功功率Q 为( )A．-4400W B． -2200var C．2200var D．4400W 4．纯电感元件的正弦交流电路如图2 所示，已知电源的角频率为ω ，其.U 与.I 的正确关系是( ) A．..Uj ILB．..Uj ILC．..1Uj ILD．..1Uj IL5．如图 3 所示电路中， u=Umsin(t+180 0 ) ，i=Imsint 则此电路元件是( ) A．电容元件B．电阻元件C．电感元件D．电阻与电感串联元件图 3 图 4 6. 如图 4 所示电路中， u 为正弦交流电压， 其角频率为ω ， 则此电路中的阻抗|Z| 为( ) A．22121()()RRLC．B．22121()()RRLCC. ( R1+R2)+L- 1CD. R1+R2+L+ 1C7．在负载为三角形联接的对称三相电路中，各线电流与相电流的关系是 ( ) A．大小、相位都相等B．大小相等、线电流超前相应的相电流900C．线电流大小为相电流大小的3 倍、线电流超前相应的相电流300D．线电流大小为相电流大小的3 倍、线电流滞后相应的相电流3008．制造普通变压器铁芯的磁性材料是( ) A．碳钢B．硅钢片C．铝镍钴合金D．硬磁铁氧体9．通常用于扩大交流电流表测量量程的电流互感器，其副绕组的额定电流规定为( ) A．0.5A 或 2A B． 1A或 5A C．2A或 10A D．3A 或 15A 10．如图5 所示一台变压器的原绕组由两个承受110V 电压的线圈绕成，若接到220V电源上，则两线圈的连接方式是( ) A．1、3 连接； 2、4 接电源B．1、2 连接； 3、4 接电源C．2、3 连接； 1、4 接电源．D．2、4 连接； 1、3 接电源图 5 11．三极管值是反映能力的参数 ( 三极管可改为电流控制电流源) 。 ( ) A．电压控制电压 B．电流控制电流...
