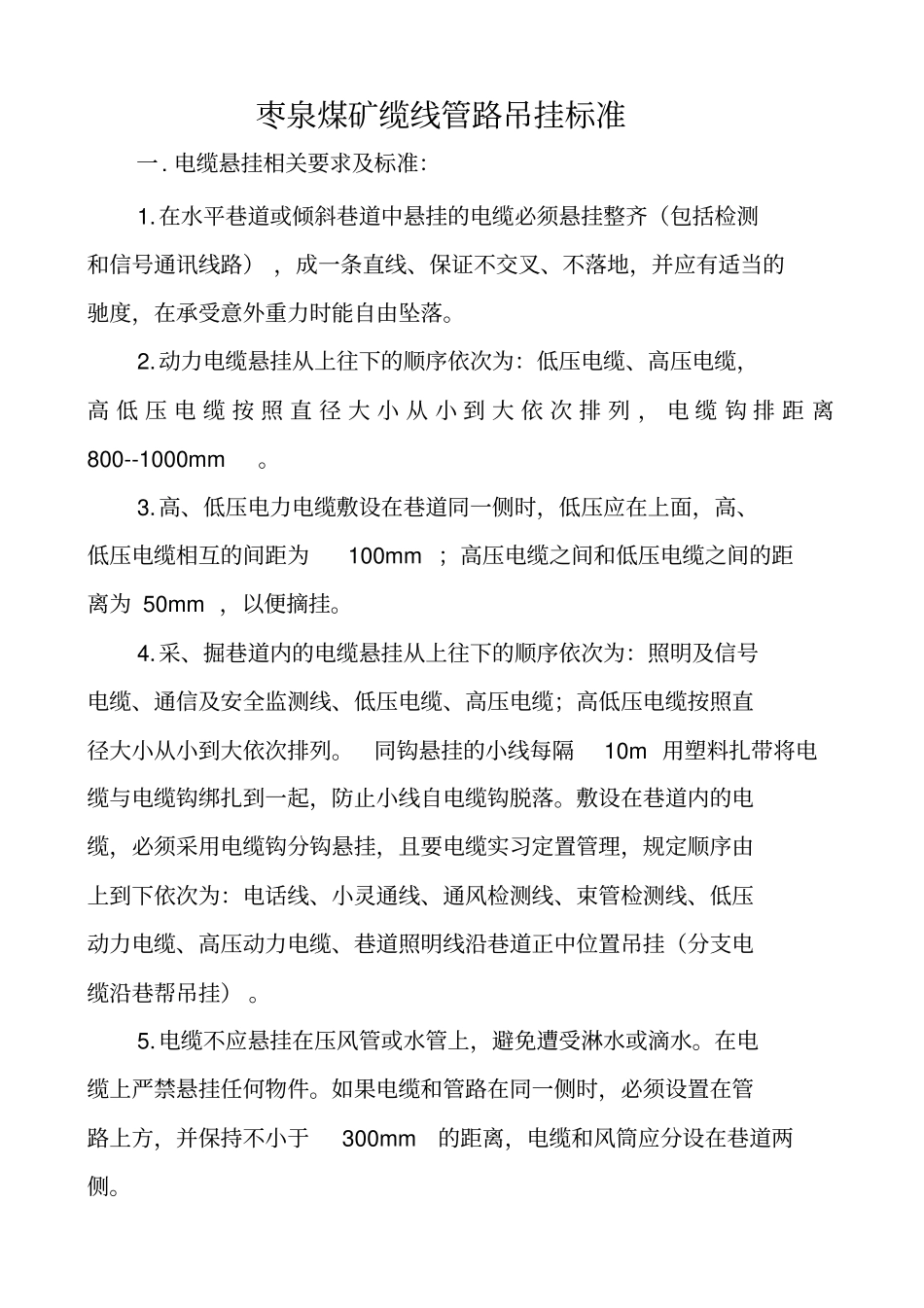

完整版电缆及管路吊挂标准_第1页
1/6

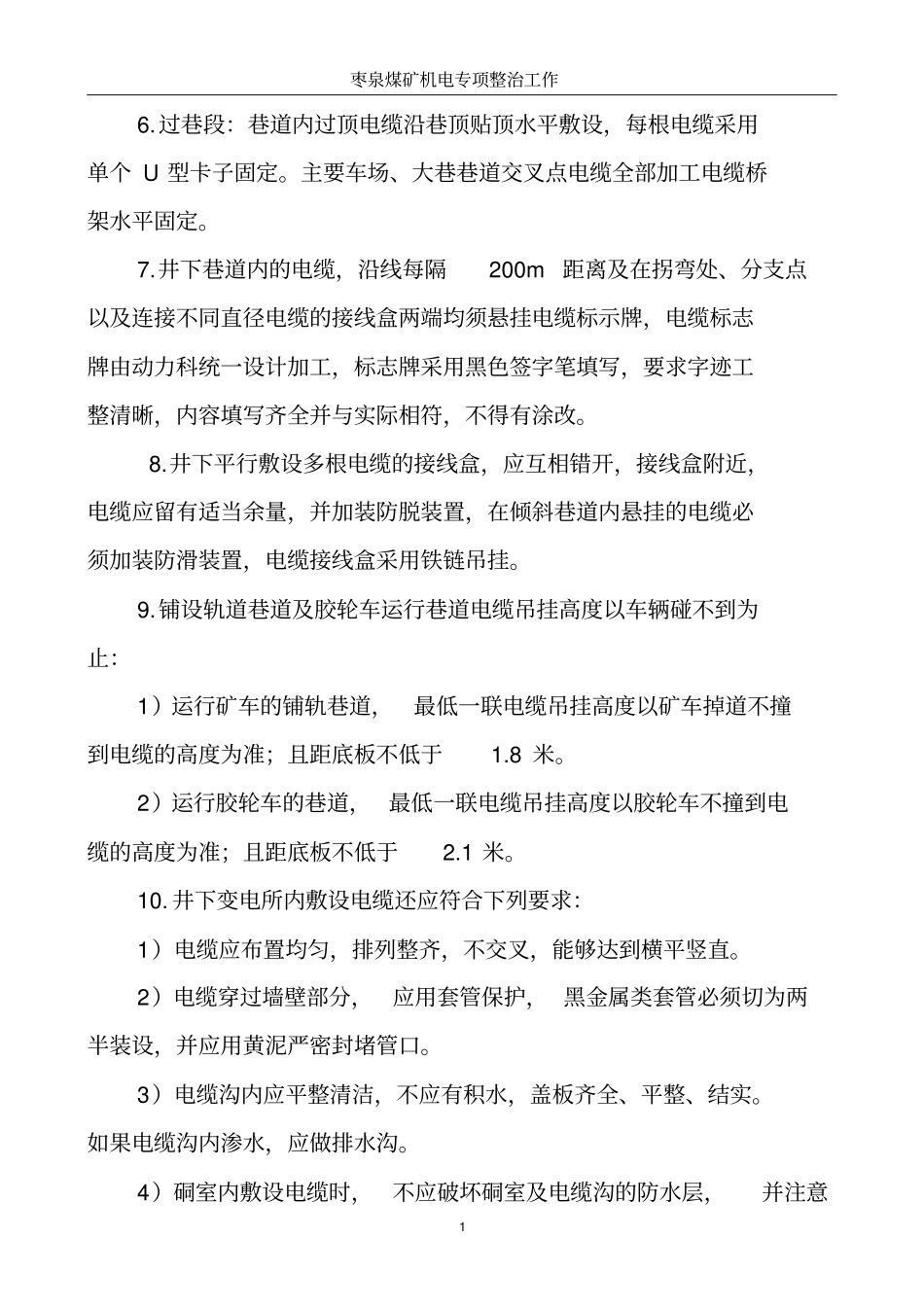

完整版电缆及管路吊挂标准_第2页
2/6

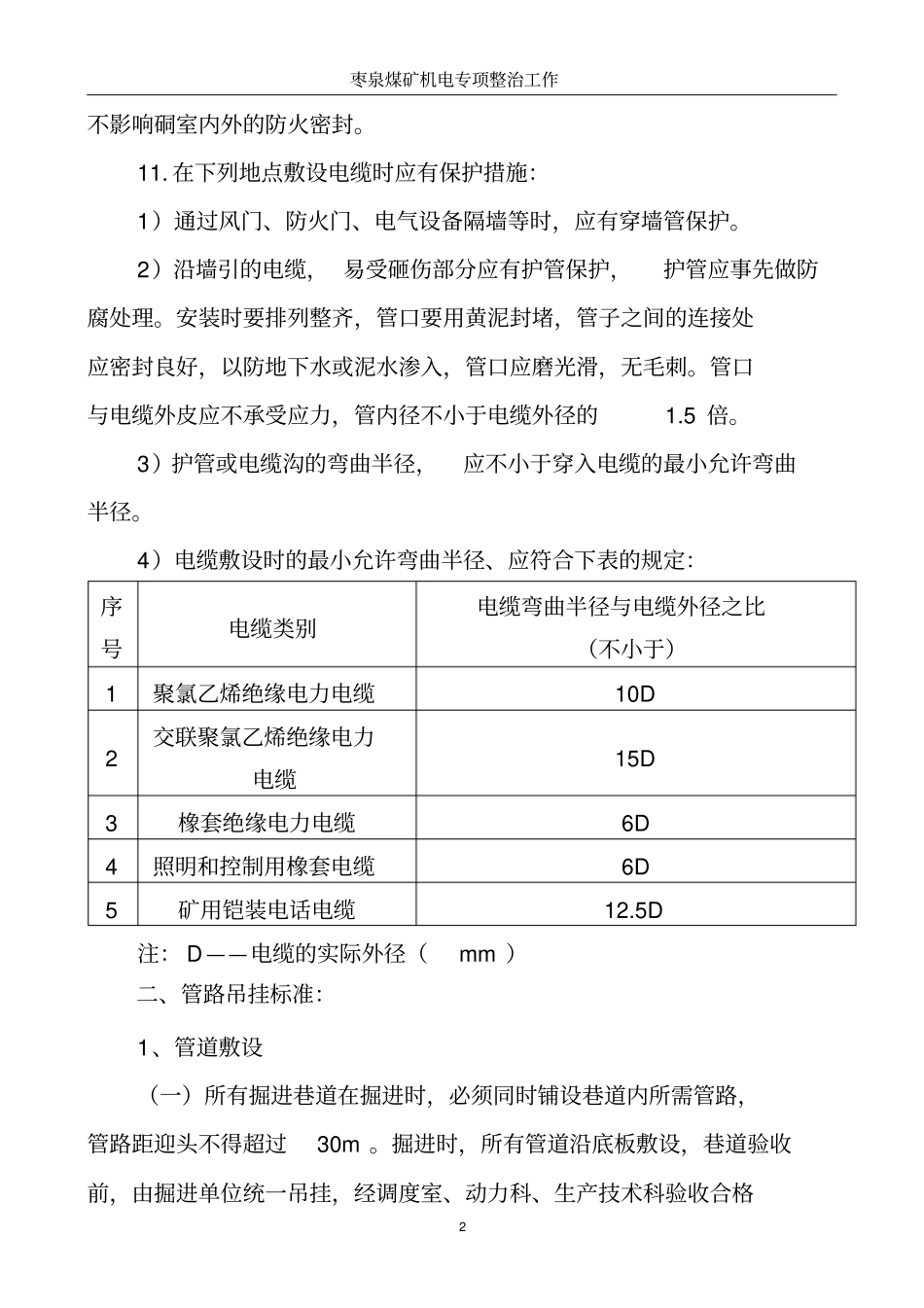

完整版电缆及管路吊挂标准_第3页
3/6
枣泉煤矿缆线管路吊挂标准一. 电缆悬挂相关要求及标准:1.在水平巷道或倾斜巷道中悬挂的电缆必须悬挂整齐(包括检测和信号通讯线路) ,成一条直线、保证不交叉、不落地,并应有适当的驰度,在承受意外重力时能自由坠落。2.动力电缆悬挂从上往下的顺序依次为:低压电缆、高压电缆,高 低 压 电 缆 按 照 直 径 大 小 从 小 到 大 依 次 排 列 , 电 缆 钩 排 距 离800--1000mm。3.高、低压电力电缆敷设在巷道同一侧时,低压应在上面,高、低压电缆相互的间距为100mm ;高压电缆之间和低压电缆之间的距离为 50mm ,以便摘挂。4.采、掘巷道内的电缆悬挂从上往下的顺序依次为:照明及信号电缆、通信及安全监测线、低压电缆、高压电缆;高低压电缆按照直径大小从小到大依次排列。同钩悬挂的小线每隔10m 用塑料扎带将电缆与电缆钩绑扎到一起,防止小线自电缆钩脱落。敷设在巷道内的电缆,必须采用电缆钩分钩悬挂,且要电缆实习定置管理,规定顺序由上到下依次为:电话线、小灵通线、通风检测线、束管检测线、低压动力电缆、高压动力电缆、巷道照明线沿巷道正中位置吊挂(分支电缆沿巷帮吊挂) 。5.电缆不应悬挂在压风管或水管上,避免遭受淋水或滴水。在电缆上严禁悬挂任何物件。如果电缆和管路在同一侧时,必须设置在管路上方,并保持不小于300mm的距离,电缆和风筒应分设在巷道两侧。枣泉煤矿机电专项整治工作1 6.过巷段:巷道内过顶电缆沿巷顶贴顶水平敷设,每根电缆采用单个 U 型卡子固定。主要车场、大巷巷道交叉点电缆全部加工电缆桥架水平固定。7.井下巷道内的电缆,沿线每隔200m距离及在拐弯处、分支点以及连接不同直径电缆的接线盒两端均须悬挂电缆标示牌,电缆标志牌由动力科统一设计加工,标志牌采用黑色签字笔填写,要求字迹工整清晰,内容填写齐全并与实际相符,不得有涂改。8.井下平行敷设多根电缆的接线盒,应互相错开,接线盒附近,电缆应留有适当余量,并加装防脱装置,在倾斜巷道内悬挂的电缆必须加装防滑装置,电缆接线盒采用铁链吊挂。9.铺设轨道巷道及胶轮车运行巷道电缆吊挂高度以车辆碰不到为止:1)运行矿车的铺轨巷道,最低一联电缆吊挂高度以矿车掉道不撞到电缆的高度为准;且距底板不低于1.8 米。2)运行胶轮车的巷道, 最低一联电缆吊挂高度以胶轮车不撞到电缆的高度为准;且距底板不低于2.1 米。10. 井下变电所内敷设电缆还应符合下列要求:1)电缆应布置均匀,排列整齐,不交叉,...
