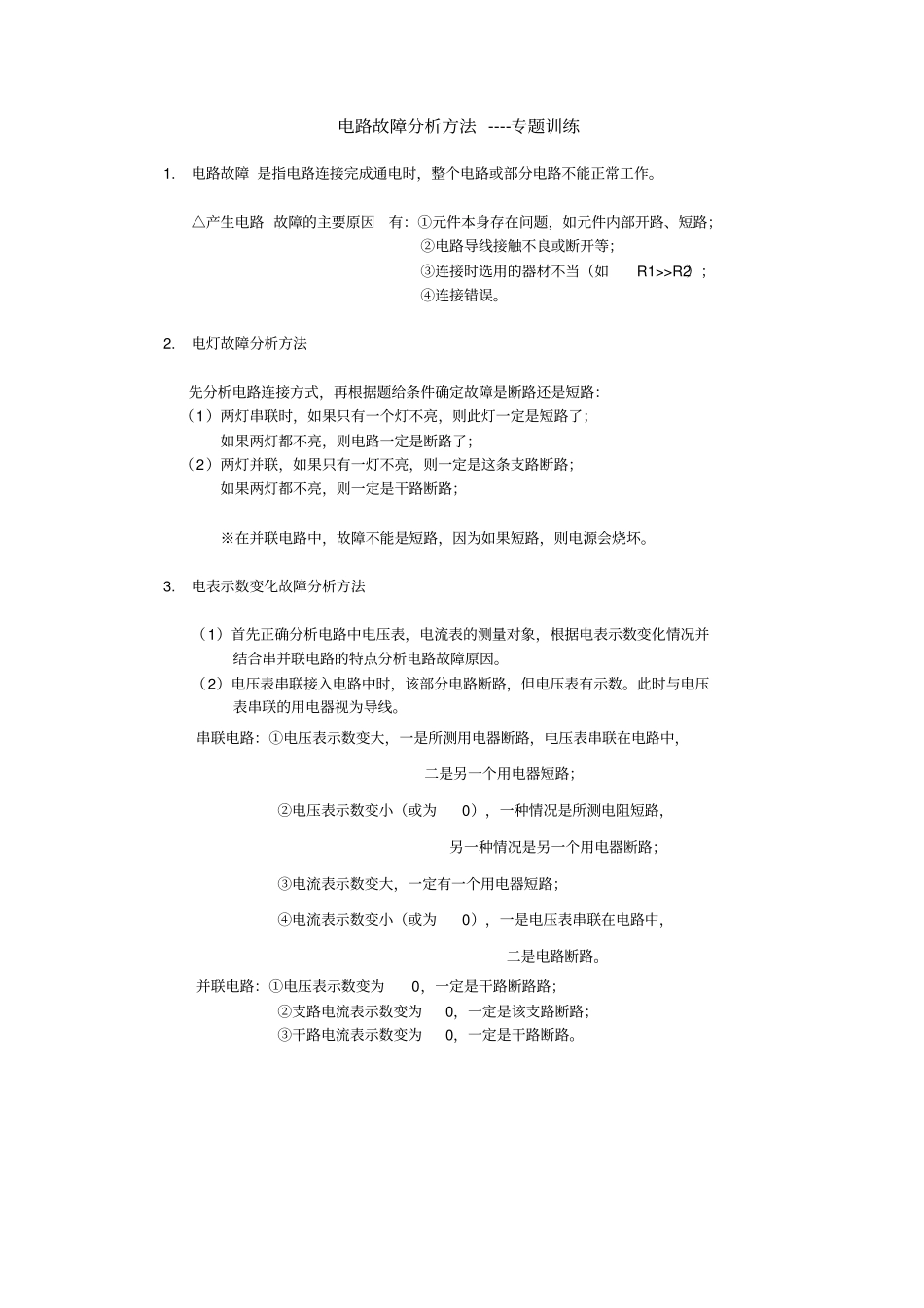

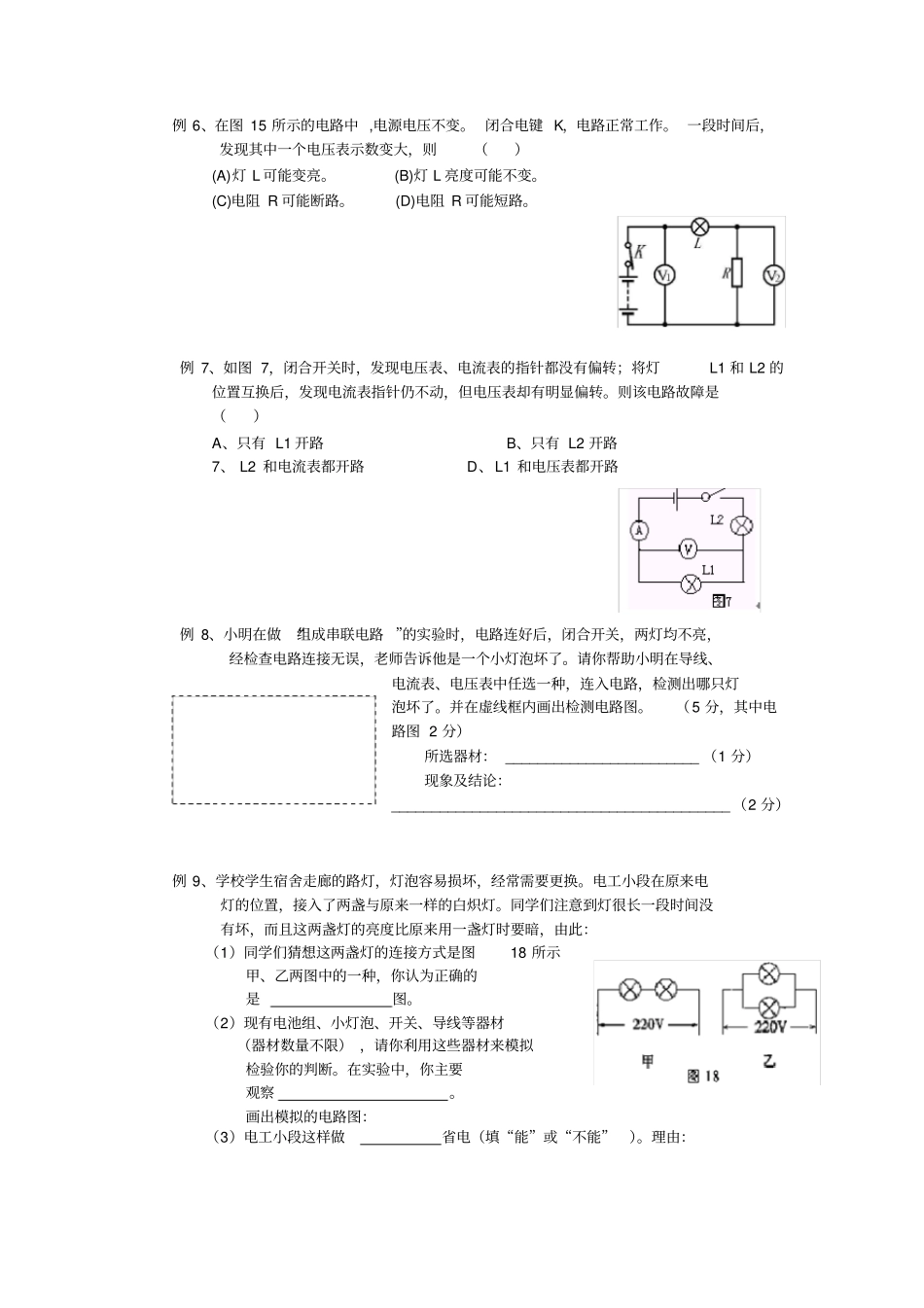

电路故障分析方法 ----专题训练1.电路故障 是指电路连接完成通电时，整个电路或部分电路不能正常工作。△产生电路 故障的主要原因有：①元件本身存在问题，如元件内部开路、短路；②电路导线接触不良或断开等；③连接时选用的器材不当（如R1>>R2）；④连接错误。2.电灯故障分析方法先分析电路连接方式，再根据题给条件确定故障是断路还是短路：（1）两灯串联时，如果只有一个灯不亮，则此灯一定是短路了；如果两灯都不亮，则电路一定是断路了；（2）两灯并联，如果只有一灯不亮，则一定是这条支路断路；如果两灯都不亮，则一定是干路断路；※在并联电路中，故障不能是短路，因为如果短路，则电源会烧坏。3.电表示数变化故障分析方法（1）首先正确分析电路中电压表，电流表的测量对象，根据电表示数变化情况并结合串并联电路的特点分析电路故障原因。（2）电压表串联接入电路中时，该部分电路断路，但电压表有示数。此时与电压表串联的用电器视为导线。串联电路：①电压表示数变大，一是所测用电器断路，电压表串联在电路中，二是另一个用电器短路；②电压表示数变小（或为0），一种情况是所测电阻短路，另一种情况是另一个用电器断路；③电流表示数变大，一定有一个用电器短路；④电流表示数变小（或为0），一是电压表串联在电路中，二是电路断路。并联电路：①电压表示数变为0，一定是干路断路路；②支路电流表示数变为0，一定是该支路断路；③干路电流表示数变为0，一定是干路断路。【例题解析】例 1.在如图所示电路中，电源电压不变。闭合开关K 后，灯 L1、L2 都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，产生这一现象的原因可能是（）(A) 灯 L1 短路。 (B)灯 L2 短路。(C) 灯 L1 断路。 (D)灯 L2 断路。例 2、如图，闭合开关时，电流表有示数，电压表示数接近电源电压，则原因可能是（） A 、L1短路 B、L2 短路 C 、L1 开路 D、L2开路例 3、如图，闭合开关时，L1 发光而 L2不亮，则原因可能是( ) A、L2开路 B 、L2开路 C、RL1比 RL2大得多 D、RL1比 RL2 小得多例 4、如图 6，闭合开关时， 灯泡都不亮， 电压表示数接近电源电压，则原因可能是 （） A、ab 间开路 B 、bc 间开路 C、cd 间开路 D、ad 间开路例 5、在图 9 所示的电路中，电源电压不变。闭合开关K后，灯 L1、 L2 都发光，—段时间后，其中的一盏灯突然变亮，而电压表 Vl 的示数变小， 电...
