图纸会审记录表(给排水专业)081230VIP免费

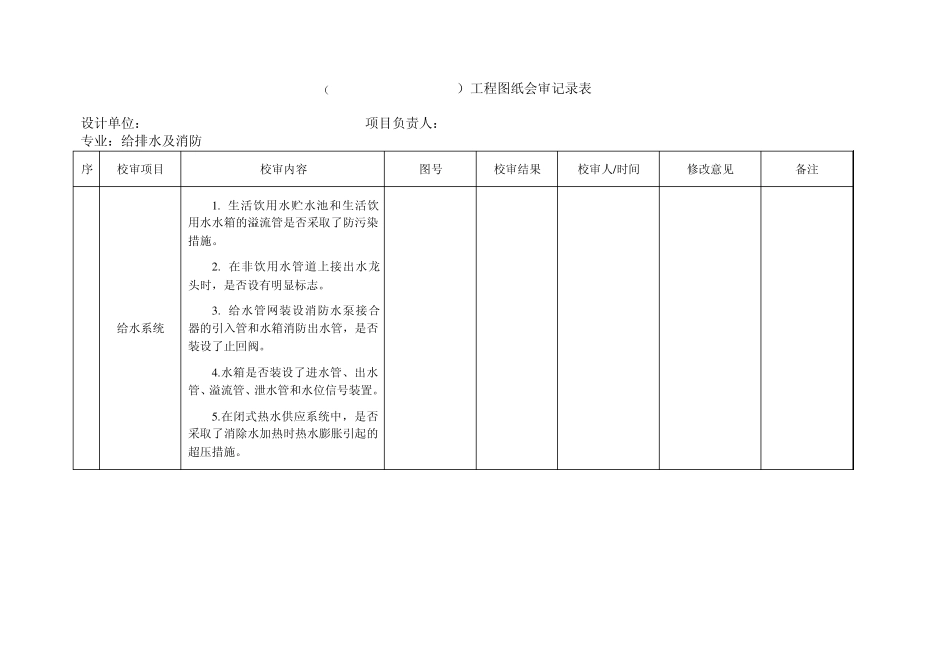

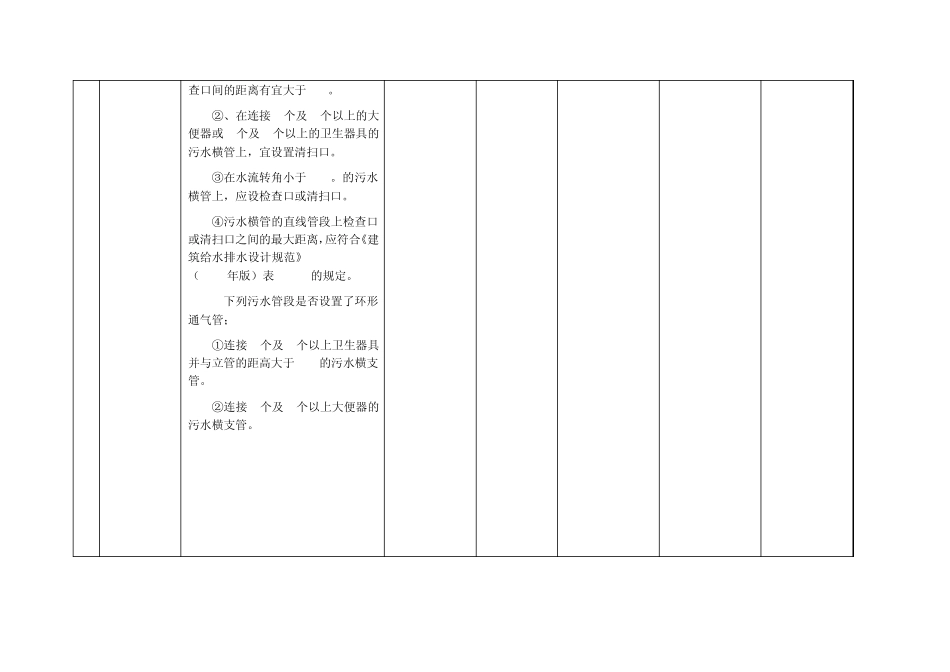

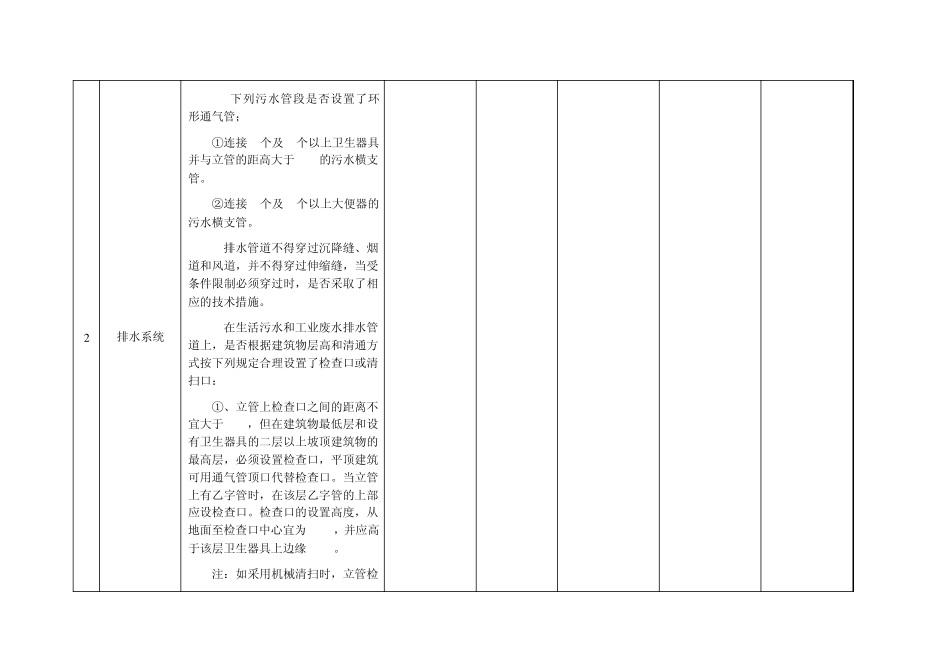

（ ）工程图纸会审记录表 设计单位： 项目负责人： 专业：给排水及消防 序 校审项目 校审内容 图号 校审结果 校审人/时间 修改意见 备注 1 给水系统 1 . 生活饮用水贮水池和生活饮用水水箱的溢流管是否采取了防污染措施。 2 . 在非饮用水管道上接出水龙头时，是否设有明显标志。 3 . 给水管网装设消防水泵接合器的引入管和水箱消防出水管，是否装设了止回阀。 4 .水箱是否装设了进水管、出水管、溢流管、泄水管和水位信号装置。 5 .在闭式热水供应系统中，是否采取了消除水加热时热水膨胀引起的超压措施。 2 排水系统 1. 下列污水管段是否设置了环形通气管； ①连接 4个及 4个以上卫生器具并与立管的距高大于 12m的污水横支管。 ②连接 6个及 6个以上大便器的污水横支管。 2.排水管道不得穿过沉降缝、烟道和风道，并不得穿过伸缩缝，当受条件限制必须穿过时，是否采取了相应的技术措施。 3.在生活污水和工业废水排水管道上，是否根据建筑物层高和清通方式按下列规定合理设置了检查口或清扫口： ①、立管上检查口之间的距离不宜大于 10m，但在建筑物最低层和设有卫生器具的二层以上坡顶建筑物的最高层，必须设置检查口，平顶建筑可用通气管顶口代替检查口。当立管上有乙字管时，在该层乙字管的上部应设检查口。检查口的设置高度，从地面至检查口中心宜为 1.0m，并应高于该层卫生器具上边缘 0.5m。 注：如采用机械清扫时，立管检 查口间的距离有宜大于15M。 ②、在连接2个及2个以上的大便器或3个及3个以上的卫生器具的污水横管上，宜设置清扫口。 ③在水流转角小于135。的污水横管上，应设检查口或清扫口。 ④污水横管的直线管段上检查口或清扫口之间的最大距离，应符合《建筑给水排水设计规范》GB50015-2003（2003年版）表3.5.3的规定。 4.下列污水管段是否设置了环形通气管； ①连接4个及4个以上卫生器具并与立管的距高大于12m的污水横支管。 ②连接6个及6个以上大便器的污水横支管。 3 消防系统 1. 室外消火栓的间距是否应大于120m。 2. 工艺装置区内的消火栓是否设置在工艺装置的周围，其间距是否大于60m。 3. 室外消防给水管道的布置是否符合下列规定： 1） 室外消防给水管网应布置成环状，当室外消防用水量小于等于15L/s 时，可布置成枝状； 2 ）向环状管网输水的进水管不应少于2 条，当其中 1 条发生故障时，其余的进水管应能满足消防用水总量的供给要求； 3 ）环状管...
