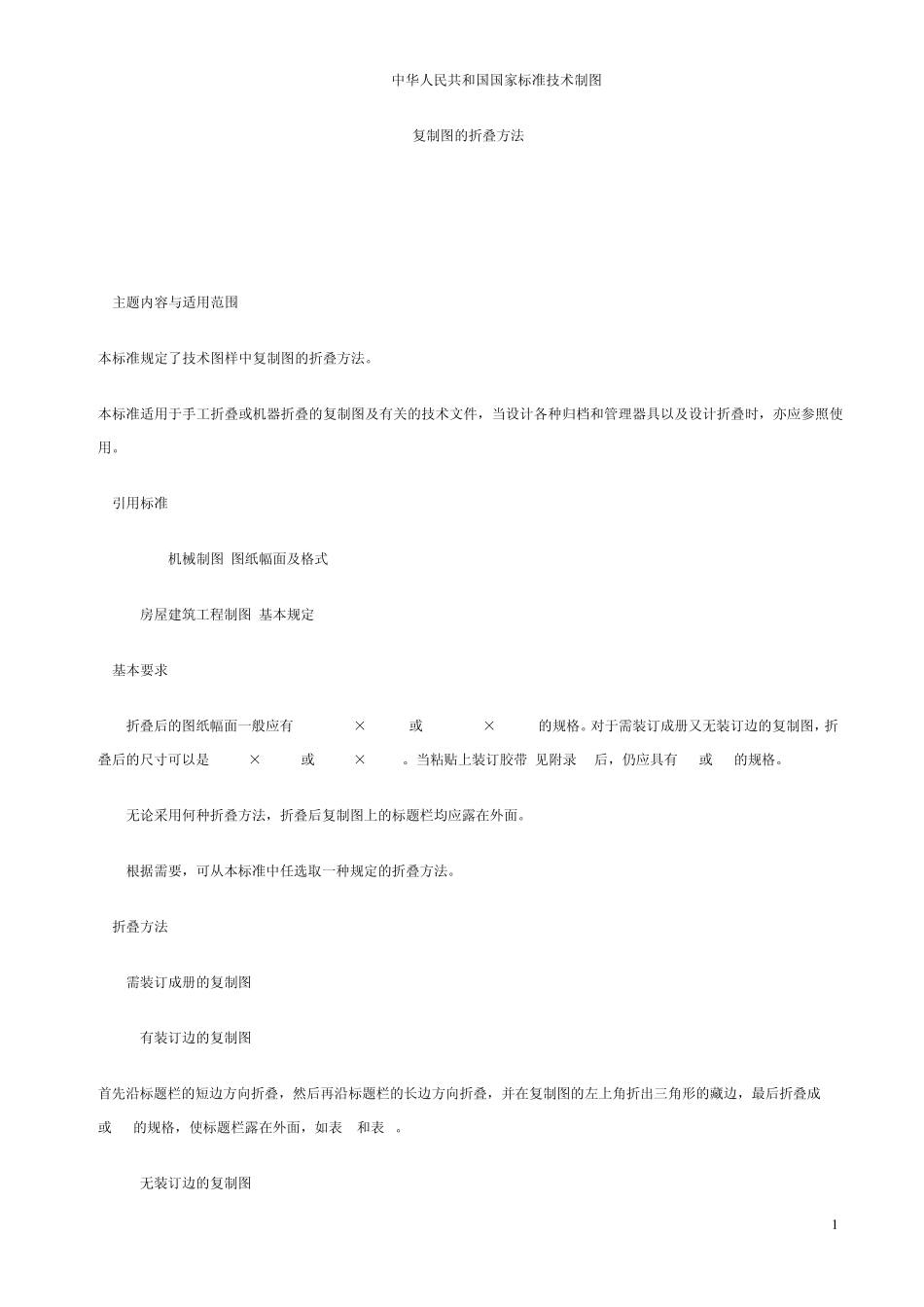

1 中华人民共和国国家标准技术制图 复制图的折叠方法 GB 10609.3-89Technical drawings Folding on documents 1 主题内容与适用范围 本标准规定了技术图样中复制图的折叠方法。 本标准适用于手工折叠或机器折叠的复制图及有关的技术文件，当设计各种归档和管理器具以及设计折叠时，亦应参照使用。 2 引用标准 GB 4457.1 机械制图 图纸幅面及格式 GB J1 房屋建筑工程制图 基本规定 3 基本要求 3.1 折叠后的图纸幅面一般应有A4(210mm×297mm)或A3(297mm×420mm)的规格。对于需装订成册又无装订边的复制图，折叠后的尺寸可以是 190mm×297mm或297mm×400mm。当粘贴上装订胶带(见附录 A)后，仍应具有A4或A3的规格。 3.2 无论采用何种折叠方法，折叠后复制图上的标题栏均应露在外面。 3.3 根据需要，可从本标准中任选取一种规定的折叠方法。 4 折叠方法 4.1 需装订成册的复制图 4.1.1 有装订边的复制图 首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向折叠，并在复制图的左上角折出三角形的藏边，最后折叠成 A4或A3的规格，使标题栏露在外面，如表 1和表 2。 4.1.2 无装订边的复制图 2 首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向折叠成190mm×297mm或 297mm×400mm的规格，使标题栏露在外面，并粘贴上装订胶带，如表 3和表 4。 4.12 不装订成册的复制图 不装订成册的复制图的折叠方法有以下两种。 4.2.1 第一种折叠方法 首先沿标题栏的长边方向折叠，然后再沿标题栏的短边方向折叠成A4或 A3的规格，使标题栏露在外面，如表 5和表 6。 4.2.2 第二种折叠方法 首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向折叠成A4或 A3的规格，使标题栏露在外面，如表 7和表 8。 4.3 加长幅面复制图的折叠方法 根据标题栏在图纸幅面上的方位，可参照前述方法折叠。 4.3.1 需装订成册的加长幅面复制图 4.3.1.1 有装订边的加长幅面复制图 当标题栏位于复制图的长边时(见表 1和表 2)。可将加长复制图的长边部分先折出 210mm(对 A4)或 420mm(对 A3)，再将其余部分折成等于或小于 185mm(对 A4)或 395mm(对 A3)的尺寸，使标题栏露在外面。 当标题栏位于复制图的短边上时(见表 1和表 2)，可将加长复制图的长边部分折叠成等于或小于 297mm的尺寸，使标题栏露在外面。 4.3.1.2 无装订边的加长幅面复制图 当标题栏位于复制图的长边上时(见表 3和表 4)，可...
