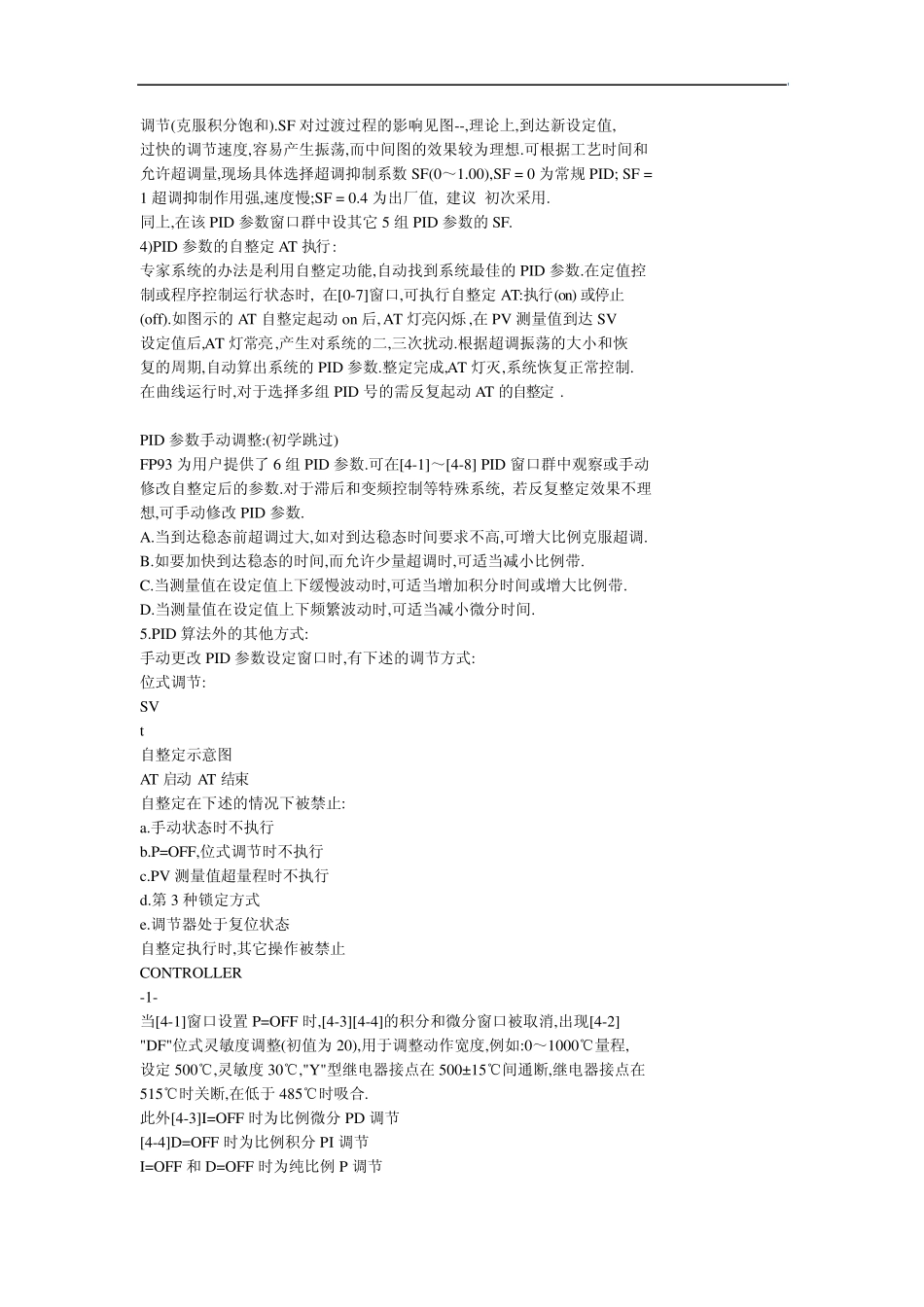

日本岛电 FP93 可编程 PID 调节器中文操作说明日本岛电 FP93 可编程 PID 调节器中文操作说明 FP93 是日本岛电公司高性能的 0.3 级可编程 PID 调节器,它功能完善,性 能优良,设计细腻.具有自由输入,四位超大高亮的字符显示,众多的状态指 示.可带 4 组曲线最大 40 段可编程,六组专家 PID 参数,更高级的区域 PID 算 法.带手动,停电和故障保护,模拟变送,通讯接口,两路时标输出,I/O 接 口包括 4 组 DI 外部开关,3 路继电器和 4 路 OC 扩展门共 16 种和事件. 一. 仪表的显示面板和功能键 二.操作流程图说明 FP93 可分为六个窗口群,每个窗口群的第一个窗口用星号代表,全部的子窗口 和用虚线表示的选件子窗口共 95 个.每个窗口采用了编号,例如传感器量程选 择窗口[5-5],表示第 5 窗口群的第 5 号窗口.进入子窗口,按增减键修改参 数时,面板 SV 窗口的小数点闪动,按ENT 键确认修改后,小数点灭. 三.简单加热系统定值调节的快速入门设置例 1. 定值设置例:仪表选用 FP93-8P-90-N1000, K 型热偶0.0～800.0℃输入,P 型输出接固态继电器.设定温度为 600.0℃,EV1 上限绝对值报警值650.0 ℃,EV2 下限绝对值报警值550℃, EV2 的报警为上电抑制. 首先按面板 RUN/RST(运行/复位键),使仪表进入复位,面板 RUN 运行灯灭, 确定键和窗口是不被锁定或被转移到外部操作,参照中文流程图设置: 在[5-5]窗口,将传感器量程代码设定为:05(K 型热偶0.0～800.0℃) . 1)在[5-6]窗口,选择传感器量程的单位 C(0.0～800.0℃) . 2)在[5-12]窗口,将调节输出极性设为:rA 反作用(加热). 3)在[5-13]窗口,将调节输出的时间比例周期设为:2 秒. 4)在[3-1]窗口,设置为 ON,定值方式. 5)在[3-2]或[0-0]窗口,按增,减键将 SV 值设为 600.0℃,按ENT 键确认. 6)在[5-19]窗口, 将 EV1 报警方式设为:上限绝对值(HA). 7)在[5-22]窗口, 将 EV2 报警方式设为:下限绝对值(LA). 8)根据要求,在[5-24]窗口,设置下限报警应具有上电抑制功能,设为:2. 10)在[3-4]窗口, 设 EV1 报警值:650.0℃;在[3-5]设 EV2 报警值:550.0℃. 11)在[3-3]窗口,选择PID 参数号 1 注:0 或 1 等同于 1 号 PID 参数 12)接输出,在[0-0]窗口按住 RUN 键 3 秒钟,面板 RUN 灯闪烁,启动运行. 13)在[0-7]自整定窗口,按增/减键将 OFF 改为 ON,按ENT 键启动自整定,AT 灯亮.当炉温到达设定值时, AT 灯闪烁.经三,两...
