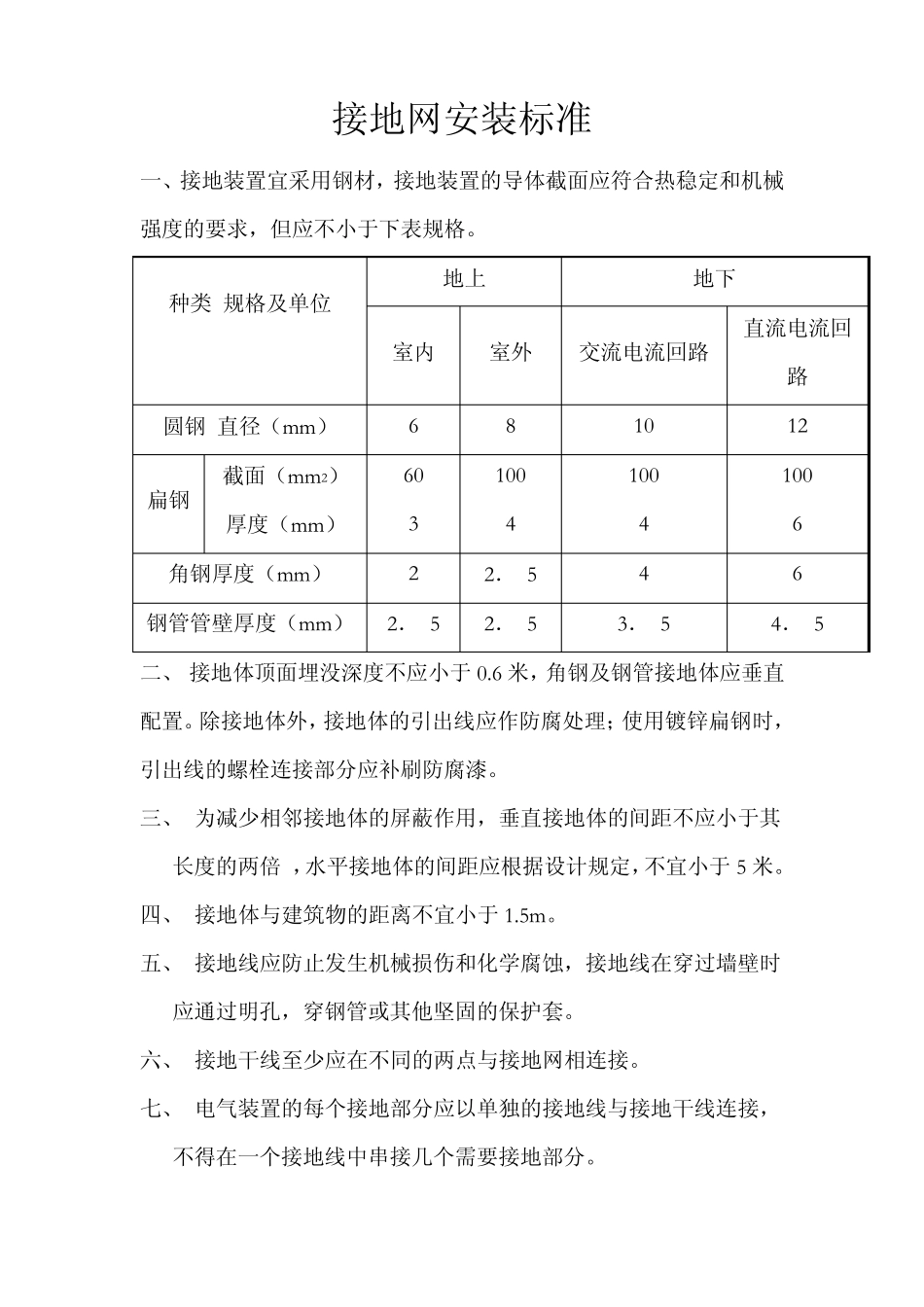

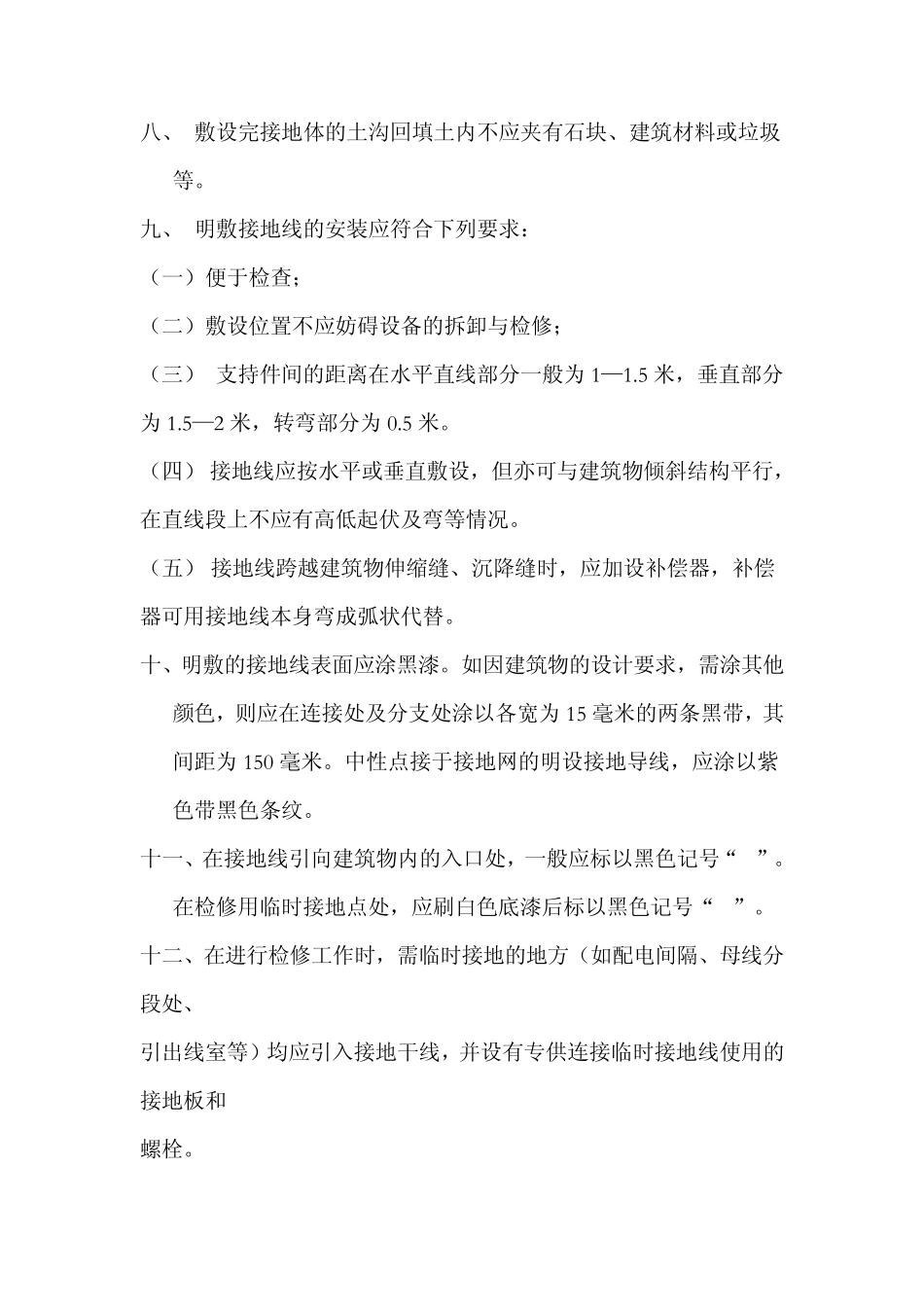

接地网安装标准 一、接地装置宜采用钢材,接地装置的导体截面应符合热稳定和机械强度的要求,但应不小于下表规格。 种类 规格及单位 地上 地下 室内 室外 交流电流回路 直流电流回路 圆钢 直径(m m ) 6 8 10 12 扁钢 截面(m m 2) 厚度(m m ) 60 3 100 4 100 4 100 6 角钢厚度(m m ) 2 2. 5 4 6 钢管管壁厚度(m m ) 2. 5 2. 5 3. 5 4. 5 二、 接地体顶面埋没深度不应小于 0.6 米,角钢及钢管接地体应垂直配置。除接地体外,接地体的引出线应作防腐处理;使用镀锌扁钢时,引出线的螺栓连接部分应补刷防腐漆。 三、 为减少相邻接地体的屏蔽作用,垂直接地体的间距不应小于其长度的两倍 ,水平接地体的间距应根据设计规定,不宜小于 5 米。 四、 接地体与建筑物的距离不宜小于 1.5m 。 五、 接地线应防止发生机械损伤和化学腐蚀,接地线在穿过墙壁时应通过明孔,穿钢管或其他坚固的保护套。 六、 接地干线至少应在不同的两点与接地网相连接。 七、 电气装置的每个接地部分应以单独的接地线与接地干线连接,不得在一个接地线中串接几个需要接地部分。 八、 敷设完接地体的土沟回填土内不应夹有石块、建筑材料或垃圾等。 九、 明敷接地线的安装应符合下列要求: (一)便于检查; (二)敷设位置不应妨碍设备的拆卸与检修; (三) 支持件间的距离在水平直线部分一般为1—1.5 米,垂直部分为1.5—2 米,转弯部分为0.5 米。 (四) 接地线应按水平或垂直敷设,但亦可与建筑物倾斜结构平行,在直线段上不应有高低起伏及弯等情况。 (五) 接地线跨越建筑物伸缩缝、沉降缝时,应加设补偿器,补偿器可用接地线本身弯成弧状代替。 十、明敷的接地线表面应涂黑漆。如因建筑物的设计要求,需涂其他颜色,则应在连接处及分支处涂以各宽为15 毫米的两条黑带,其间距为150 毫米。中性点接于接地网的明设接地导线,应涂以紫色带黑色条纹。 十一、在接地线引向建筑物内的入口处,一般应标以黑色记号“ ”。在检修用临时接地点处,应刷白色底漆后标以黑色记号“ ”。 十二、在进行检修工作时,需临时接地的地方(如配电间隔、母线分段处、 引出线室等)均应引入接地干线,并设有专供连接临时接地线使用的接地板和 螺栓。 十三、接地线的连接应采用焊接,焊接必须牢固无虚焊。接至电气设备的接地线应用螺栓连接;有色金属接地线不能采用焊接时,可用螺...
