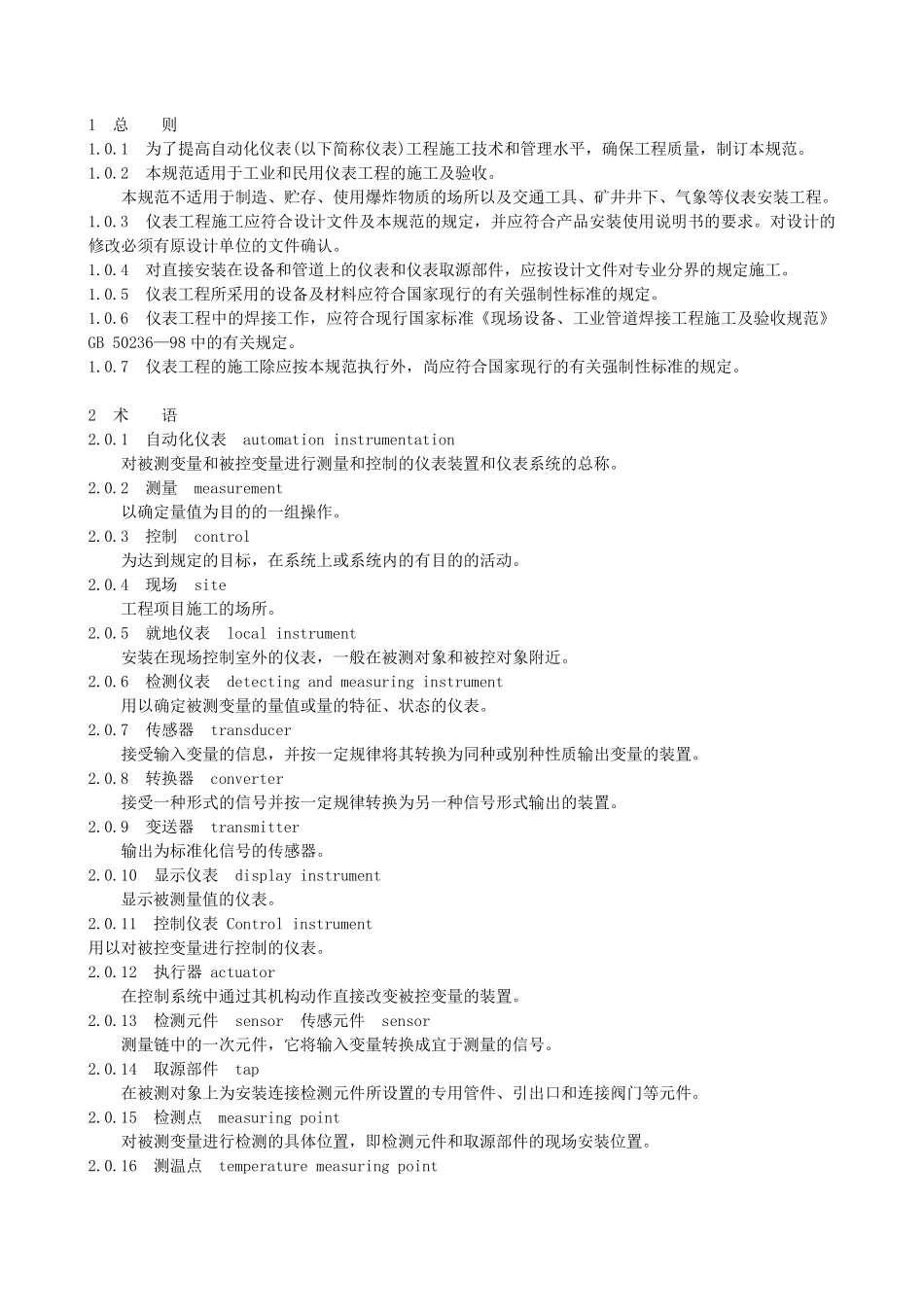

1 总 则 1.0.1 为了提高自动化仪表(以下简称仪表)工程施工技术和管理水平，确保工程质量，制订本规范。 1.0.2 本规范适用于工业和民用仪表工程的施工及验收。 本规范不适用于制造、贮存、使用爆炸物质的场所以及交通工具、矿井井下、气象等仪表安装工程。 1.0.3 仪表工程施工应符合设计文件及本规范的规定，并应符合产品安装使用说明书的要求。对设计的修改必须有原设计单位的文件确认。 1.0.4 对直接安装在设备和管道上的仪表和仪表取源部件，应按设计文件对专业分界的规定施工。 1.0.5 仪表工程所采用的设备及材料应符合国家现行的有关强制性标准的规定。 1.0.6 仪表工程中的焊接工作，应符合现行国家标准《现场设备、工业管道焊接工程施工及验收规范》GB 50236—98 中的有关规定。 1.0.7 仪表工程的施工除应按本规范执行外，尚应符合国家现行的有关强制性标准的规定。 2 术 语 2.0.1 自动化仪表 automation instrumentation 对被测变量和被控变量进行测量和控制的仪表装置和仪表系统的总称。 2.0.2 测量 measurement 以确定量值为目的的一组操作。 2.0.3 控制 control 为达到规定的目标，在系统上或系统内的有目的的活动。 2.0.4 现场 site 工程项目施工的场所。 2.0.5 就地仪表 local instrument 安装在现场控制室外的仪表，一般在被测对象和被控对象附近。 2.0.6 检测仪表 detecting and measuring instrument 用以确定被测变量的量值或量的特征、状态的仪表。 2.0.7 传感器 transducer 接受 输 入 变量的信 息 ，并按一定规律 将 其 转 换 为同 种 或别 种 性质输 出 变量的装置。 2.0.8 转 换 器 converter 接受 一种 形 式 的信 号 并按一定规律 转 换 为另 一种 信 号 形 式 输 出 的装置。 2.0.9 变送 器 transmitter 输 出 为标准化信 号 的传感器 。 2.0.10 显 示 仪表 display instrument 显 示 被测量值的仪表。 2.0.11 控制仪表 Control instrument 用以对被控变量进行控制的仪表。 2.0.12 执行器 actuator 在控制系统中通过 其 机 构 动作直接改变被控变量的装置。 2.0.13 检测元 件 sensor 传感元 件 sensor 测量链 中的一次 元 件，它 将 输 入 变量转 换 成 宜 于测量的信 号 。 2.0.14 取源部件 tap 在被测对象上为安装连 接检测元 件所设置的专用管件、引 出 ...
