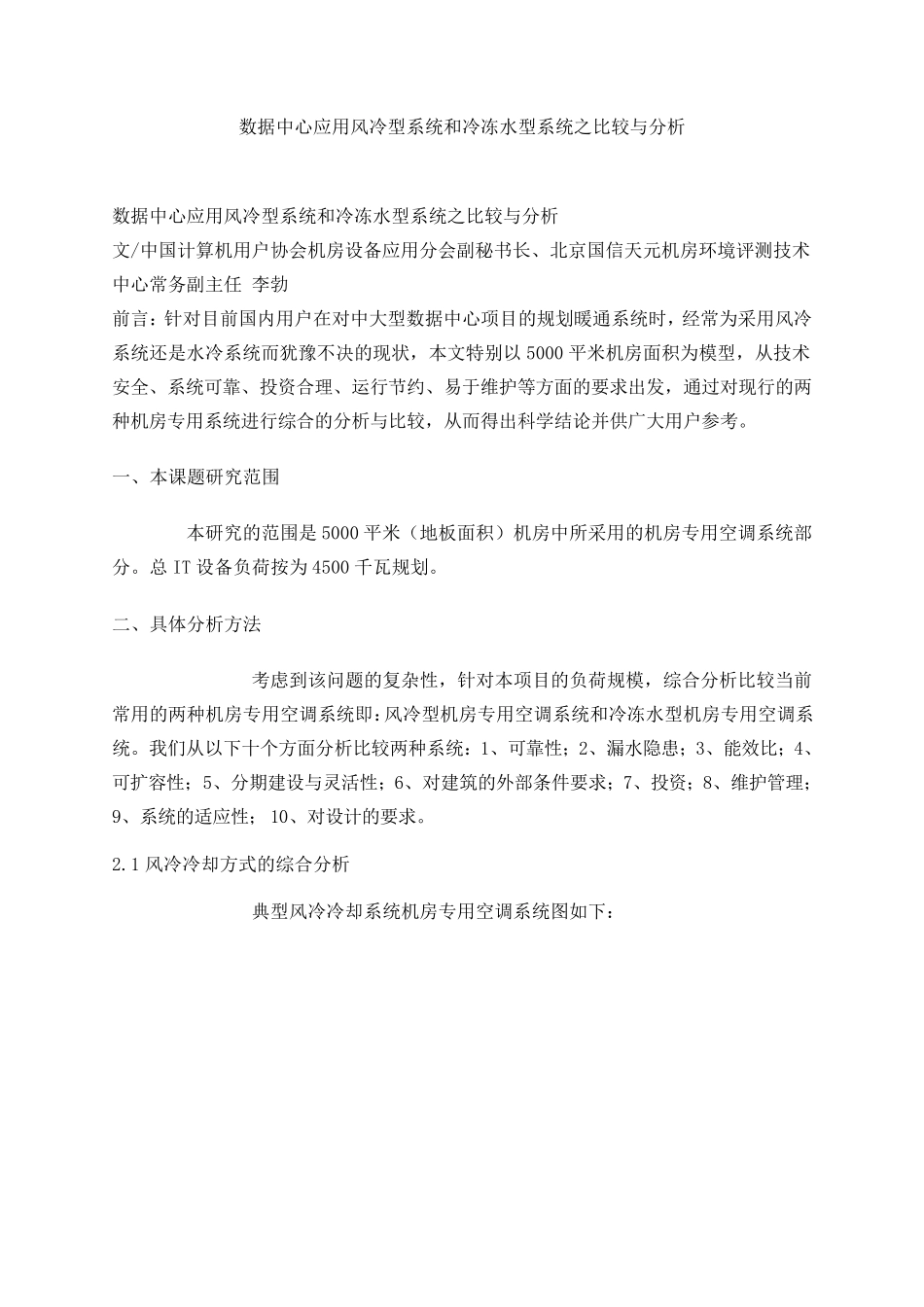

数据中心应用风冷型系统和冷冻水型系统之比较与分析_第1页
1/11

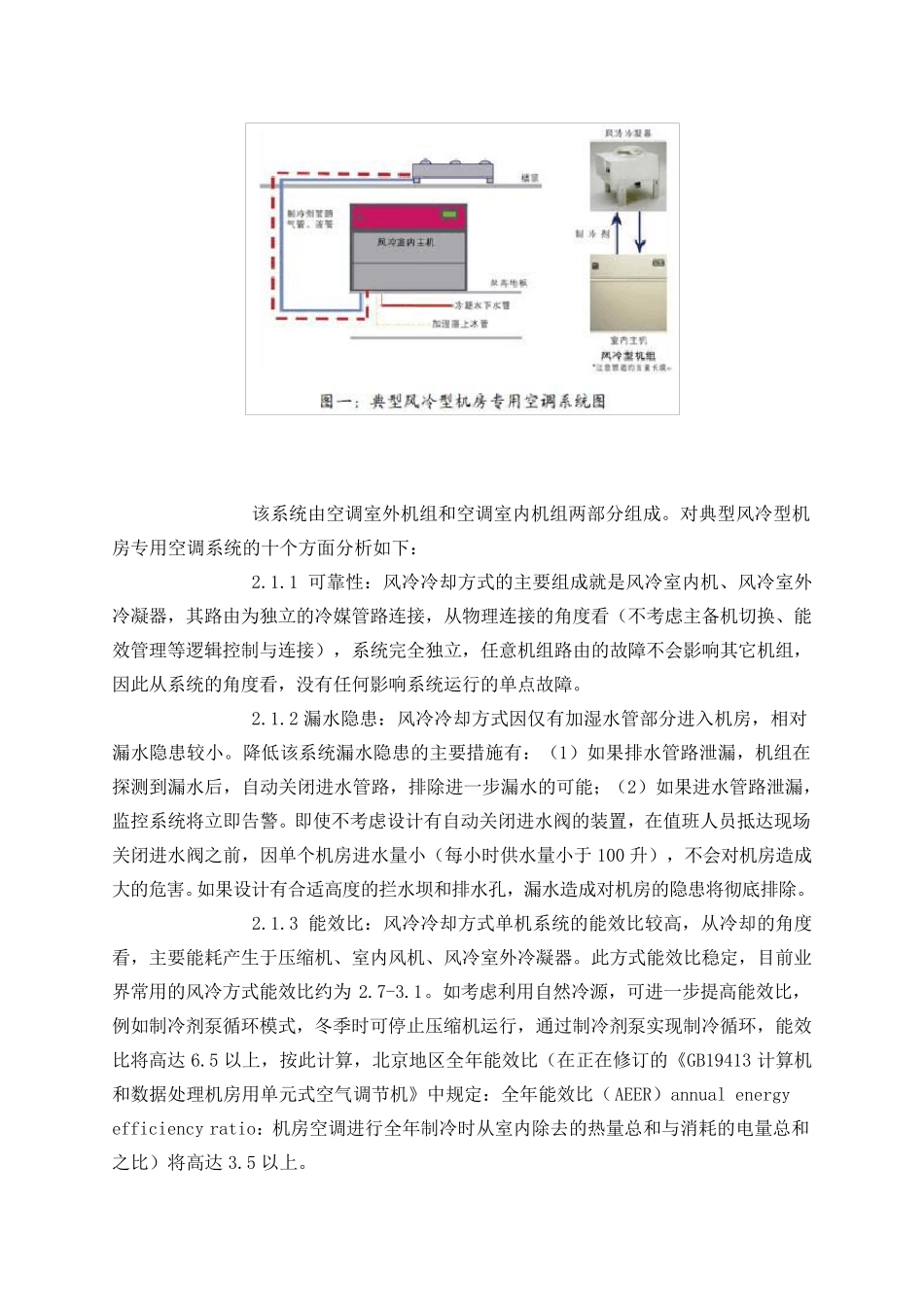

数据中心应用风冷型系统和冷冻水型系统之比较与分析_第2页
2/11

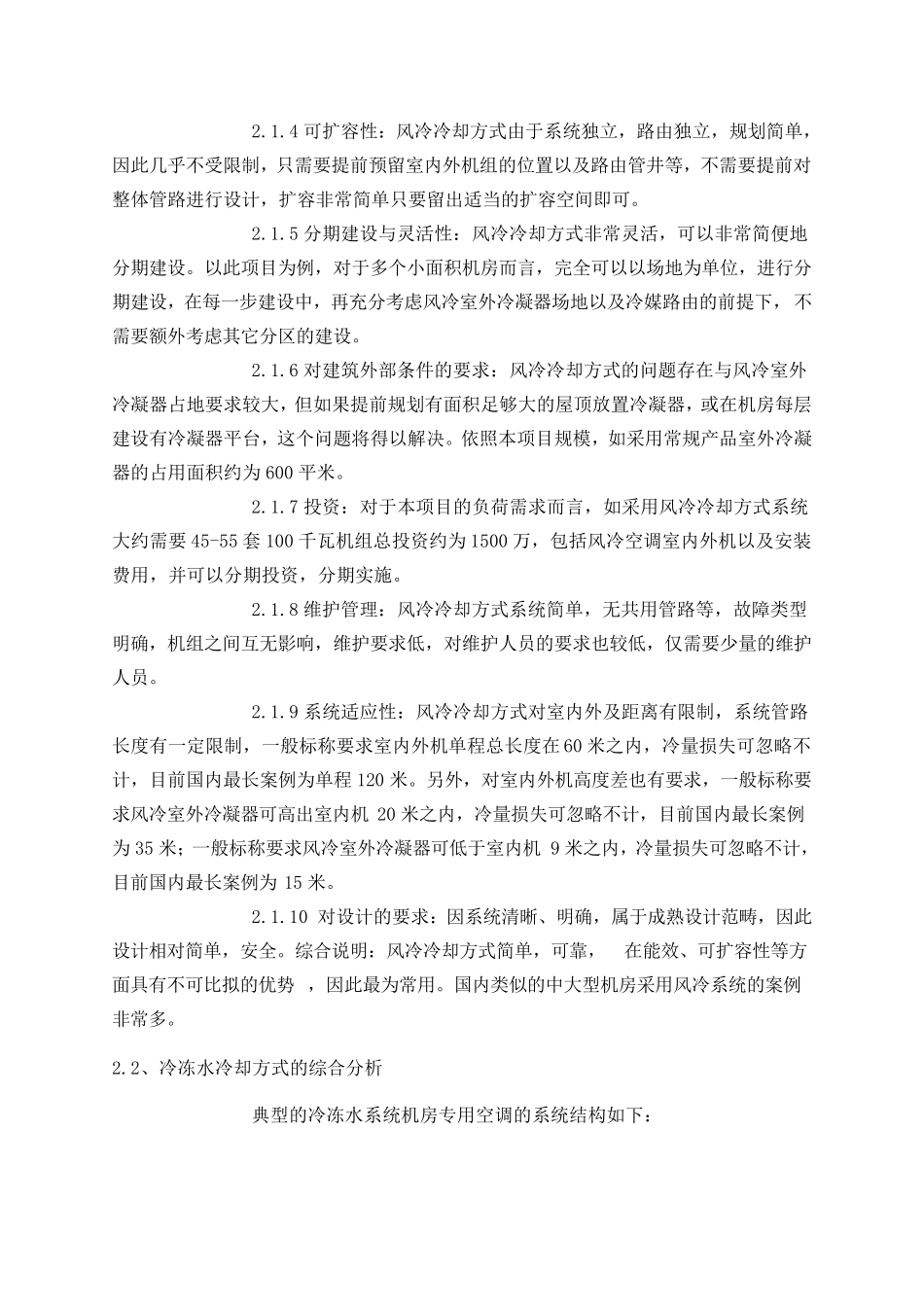

数据中心应用风冷型系统和冷冻水型系统之比较与分析_第3页
3/11
数据中心应用风冷型系统和冷冻水型系统之比较与分析 数据中心应用风冷型系统和冷冻水型系统之比较与分析 文/中国计算机用户协会机房设备应用分会副秘书长、北京国信天元机房环境评测技术中心常务副主任 李勃 前言:针对目前国内用户在对中大型数据中心项目的规划暖通系统时,经常为采用风冷系统还是水冷系统而犹豫不决的现状,本文特别以 5000 平米机房面积为模型,从技术安全、系统可靠、投资合理、运行节约、易于维护等方面的要求出发,通过对现行的两种机房专用系统进行综合的分析与比较,从而得出科学结论并供广大用户参考。 一、本课题研究范围 本研究的范围是 5000 平米(地板面积)机房中所采用的机房专用空调系统部分。总IT 设备负荷按为 4500 千瓦规划。 二、具体分析方法 考虑到该问题的复 杂 性 ,针对本项目的负荷规模,综合分析比较当 前常用的两种机房专用空调系统即 :风冷型机房专用空调系统和冷冻水型机房专用空调系统。我 们 从以下 十 个 方面分析比较两种系统:1、可靠性 ; 2、漏 水隐 患 ; 3、能 效 比; 4、可扩 容 性 ; 5、分期 建 设与灵 活 性 ; 6、对建 筑 的外 部条 件 要求; 7、投资; 8、维护管 理;9、系统的适 应性 ; 10、对设计的要求。 2.1 风冷冷却 方式 的综合分析 典 型风冷冷却 系统机房专用空调系统图 如 下 : 该系统由空调室外机组和空调室内机组两部分组成。对典型风冷型机房专用空调系统的十个方面分析如下: 2.1.1 可靠性:风冷冷却方式的主要组成就是风冷室内机、风冷室外冷凝器,其路由为独立的冷媒管路连接,从物理连接的角度看(不考虑主备机切换、能效管理等逻辑控制与连接),系统完全独立,任意机组路由的故障不会影响其它机组,因此从系统的角度看,没有任何影响系统运行的单点故障。 2.1.2 漏水隐患:风冷冷却方式因仅有加湿水管部分进入机房,相对漏水隐患较小。降低该系统漏水隐患的主要措施有:(1)如果排水管路泄漏,机组在探测到漏水后,自动关闭进水管路,排除进一步漏水的可能;(2)如果进水管路泄漏,监控系统将立即告警。即使不考虑设计有自动关闭进水阀的装置,在值班人员抵达现场关闭进水阀之前,因单个机房进水量小(每小时供水量小于100 升),不会对机房造成大的危害。如果设计有合 适 高 度的拦 水坝 和排水孔 ,漏水造成对机房的隐患将彻 底 排除。 2.1.3 能效比 :风冷冷却方式...
