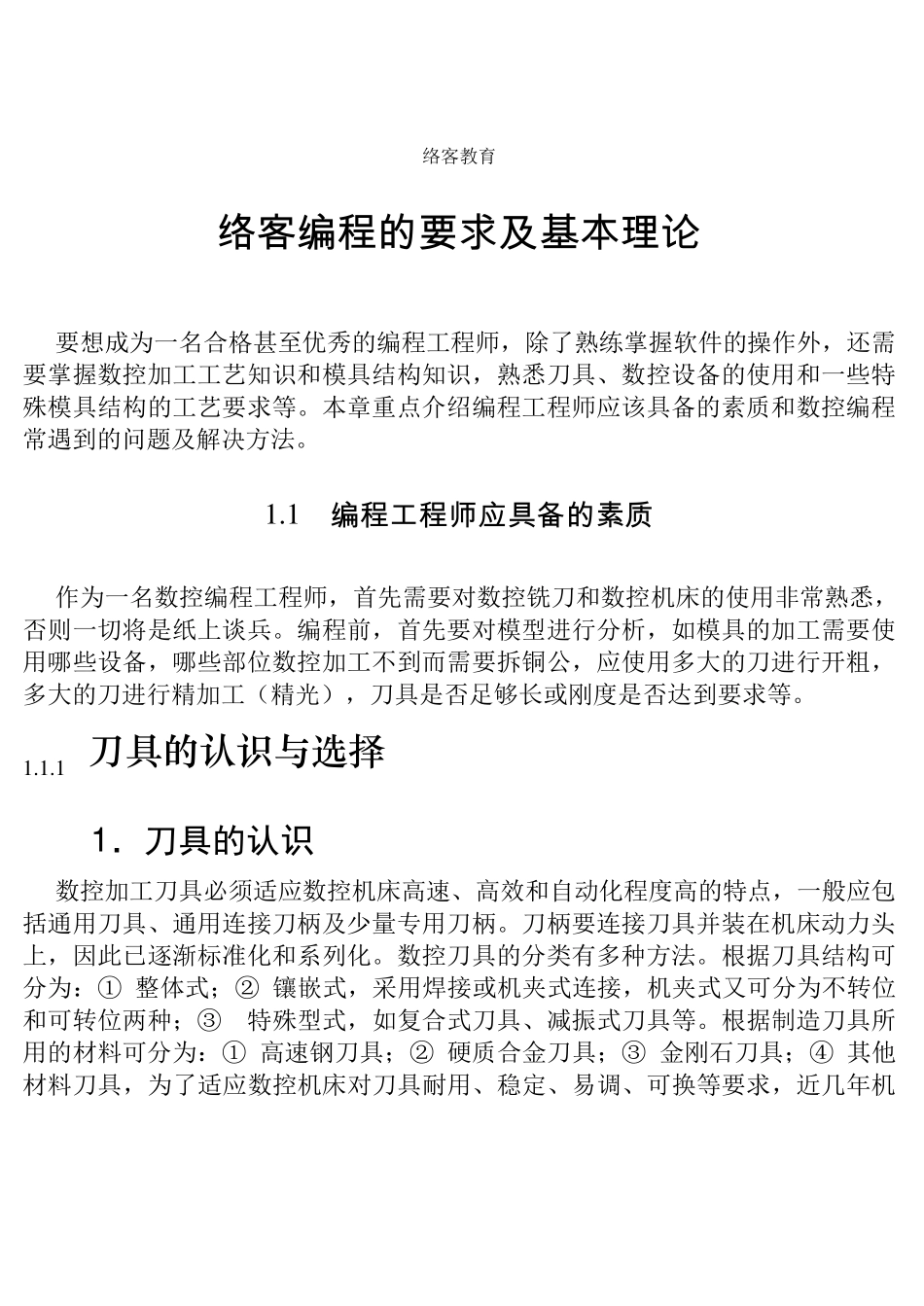

络客教育 络 客 编 程 的 要 求 及 基 本 理 论 要想成为一名合格甚至优秀的编程工程师，除了熟练掌握软件的操作外，还需要掌握数控加工工艺知识和模具结构知识，熟悉刀具、数控设备的使用和一些特殊模具结构的工艺要求等。本章重点介绍编程工程师应该具备的素质和数控编程常遇到的问题及解决方法。 1 .1 编 程 工 程 师 应 具备的 素质 作为一名数控编程工程师，首先需要对数控铣刀和数控机床的使用非常熟悉，否则一切将是纸上谈兵。编程前，首先要对模型进行分析，如模具的加工需要使用哪些设备，哪些部位数控加工不到而需要拆铜公，应使用多大的刀进行开粗，多大的刀进行精加工（精光），刀具是否足够长或刚度是否达到要求等。 1 .1 .1 刀具的认识与选择 1 ．刀具的认识 数控加工刀具必须适应数控机床高速、高效和自动化程度高的特点，一般应包括通用刀具、通用连接刀柄及少量专用刀柄。刀柄要连接刀具并装在机床动力头上，因此已逐渐标准化和系列化。数控刀具的分类有多种方法。根据刀具结构可分为：① 整体式；② 镶嵌式，采用焊接或机夹式连接，机夹式又可分为不转位和可转位两种；③ 特殊型式，如复合式刀具、减振式刀具等。根据制造刀具所用的材料可分为：① 高速钢刀具；② 硬质合金刀具；③ 金刚石刀具；④ 其他材料刀具，为了适应数控机床对刀具耐用、稳定、易调、可换等要求，近几年机络客教育 2 夹式可转位刀具得到广泛的应用，在数量上达到整个数控刀具的30%～40%，金属切除量占总数的80%～90%。 数控刀具与普通机床上所用的刀具相比，有许多不同的要求，主要有以下特点：① 刚性好（尤其是粗加工刀具）、精度高、抗振及热变形小；② 互换性好，便于快速换刀； ③ 寿命高，切削性能稳定、可靠；④ 刀具的尺寸便于调整，以减少换刀调整时间；⑤ 刀具应能可靠地断屑或卷屑，以利于切屑的排除；⑥ 系列化、标准化，以利于编程和刀具 管理。 数控铣刀从形状上主要分为平底刀（端铣刀）、圆鼻刀和球刀，如图 1-1 所示。从刀具材料和使用性能上主要分为白钢刀、飞刀和合金刀。在工厂实际加工中，最常用的刀具有D35R5、、D30R5、D25R5、D20R0.8、D17R0.8、D12、D10、D8、D6、R5、R4、R3、R2.5、R2、R1.5、R1 和 R0.5 等。 图 1-1 数控铣刀 （1）平底刀：主要用于粗加工、平面精加工、外形精加工和清角加工。其缺点是刀尖容易磨损，影响加工精度。 （2）圆鼻刀：主要用于模胚的...
