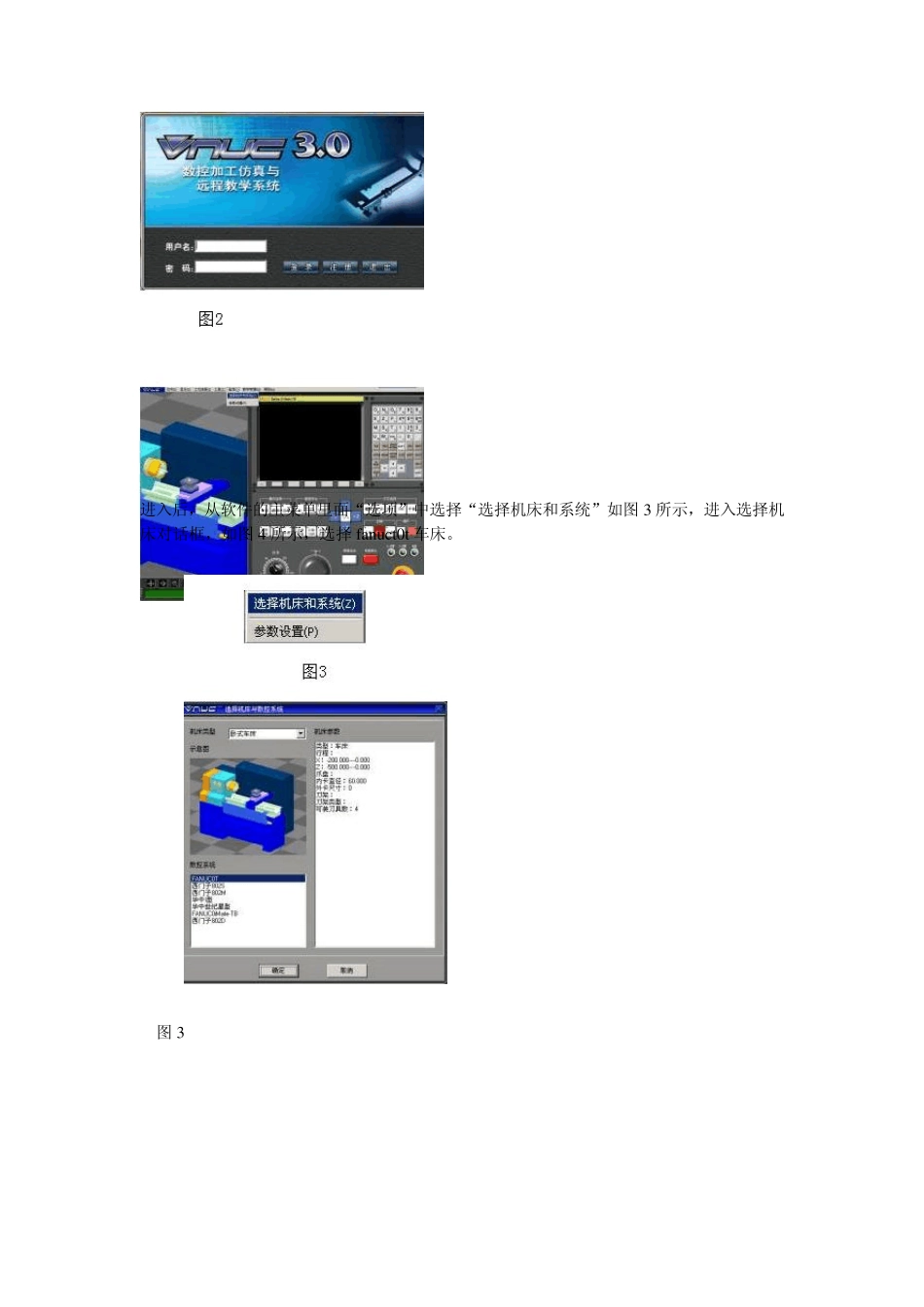

加工步骤 1. 打开程序选择机床 2. 机床回零点 3. 安装工件和工艺装夹 4. 安装刀具 5. 建立工件坐标系 6. 上传NC 语言 7 程序检查 8. 自动加工 打开程序选择机床 单机版用户请双击电脑桌面上的VNUC3.0 图标,或者从w indow s 的程序菜单中依次展开“legalsoft” -〉 VNUC3.0-〉单机版-〉 VNUC3.0 单机版。 网络版的用户,需先打开服务器,然后在客户端的桌面上双击图标进入。或者从w indow s 的程序菜单中依次展开“legalsoft” -〉 VNUC3.0-〉网络版-〉 VNUC3.0 网络版。 网络版用户执行上述操作后会出现如图2 所示窗口,输入用户名和密码后,按登录键: 进入后,从软件的主菜单里面“选项”中选择“选择机床和系统”如图 3 所示,进入选择机床对话框,如图 4 所示,选择 fanu ct0t 车床。 图 3 安装工件和工艺装夹 首先在菜单栏里面选择“ 工 艺 流 程 ” 里面选择“ 毛 坯 ” 出 现 图 5对 话 框 : 对刀,建立工件坐标系 .第一把刀试切对刀 在JOG 模式下点击“正转”按钮使主轴正转。然后移动 X 及 Z 需要注意进给速度的倍率在刀具远离毛坯时倍率可适当的增大当刀具要靠近毛坯时适当降低倍率。 试切时不宜切的过多、过深避免影响正式加工时零件的尺寸试切一小段即可。试切后停止主轴此时需要注意的是不能将刀具移动需要停留在原处
