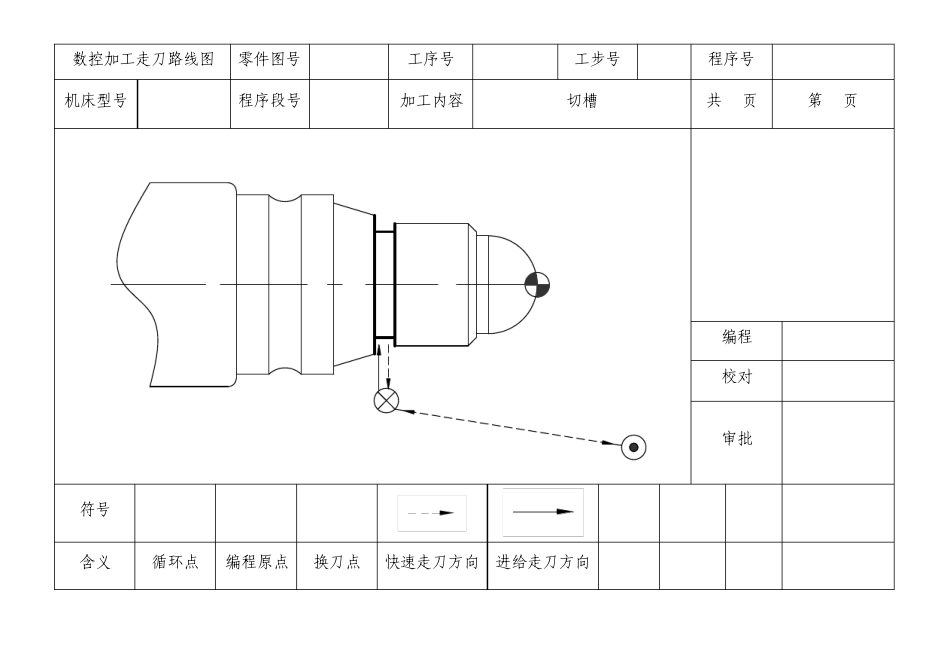

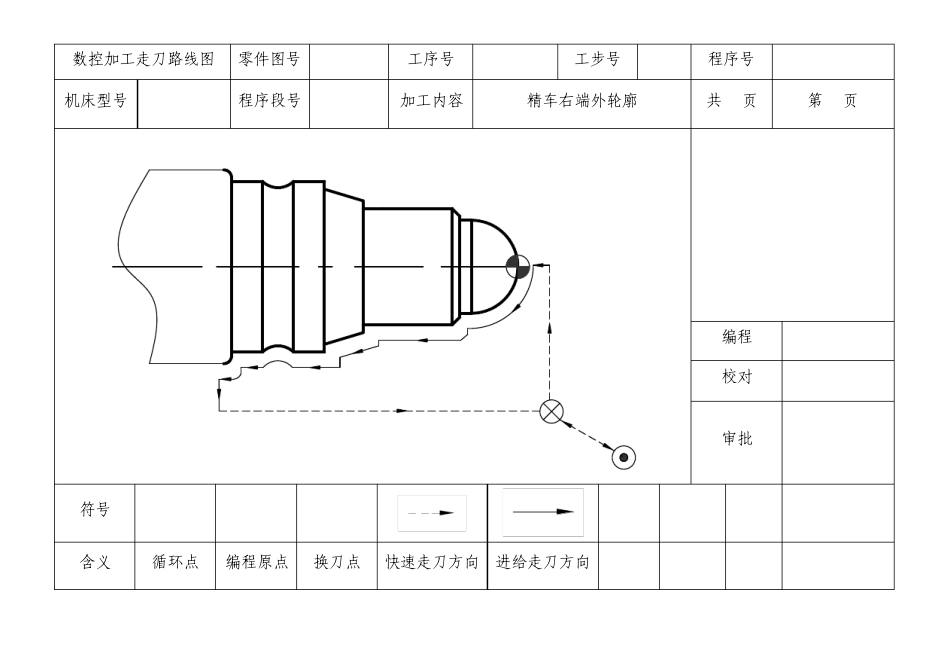

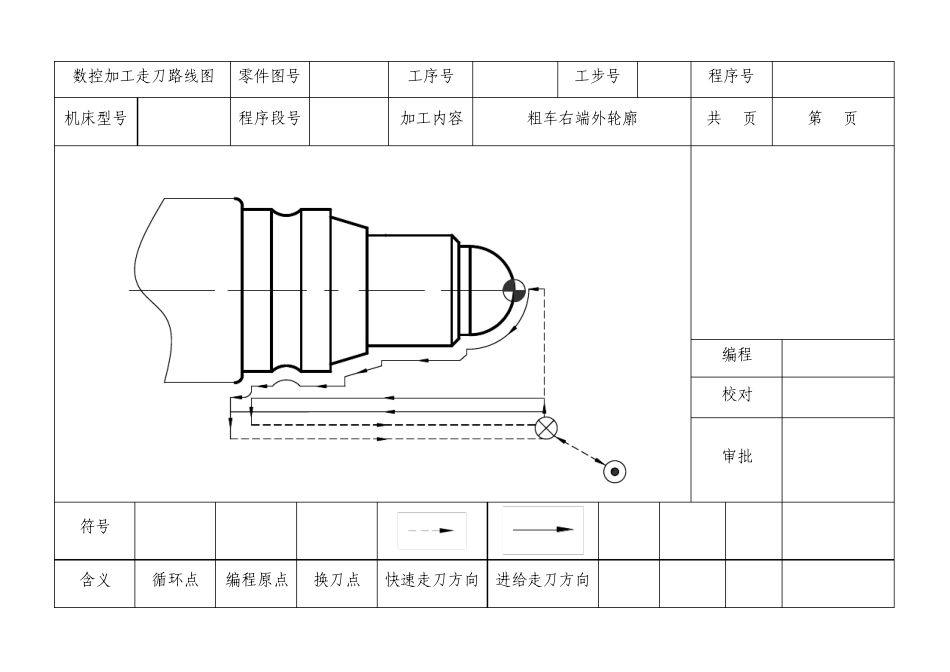

数控加工走刀路线图 零件图号 LWZ-01 工序号 1 工步号 2 程序号 %1000 机床型号 CK6132S 程序段号 N1-N8 加工内容 粗车右端外轮廓 共9 页 第 1页 编程 校对 审批 符号 含义 循环点 编程原点 换刀点 快速走刀方向 进给走刀方向 数控加工走刀路线图 零件图号 LWZ-01 工序号 1 工步号 3 程序号 %1000 机床型号 CK6132S 程序段号 N9-N31 加工内容 精车右端外轮廓 共9 页 第 2页 编程 校对 审批 符号 含义 循环点 编程原点 换刀点 快速走刀方向 进给走刀方向 数控加工走刀路线图 零件图号 LWZ-01 工序号 1 工步号 4 程序号 %1000 机床型号 CK6132S 程序段号 N32-N40 加工内容 切槽 共9 页 第 3页 编程 校对 审批 符号 含义 循环点 编程原点 换刀点 快速走刀方向 进给走刀方向 数控加工走刀路线图 零件图号 LWZ-01 工序号 1 工步号 5 程序号 %1000 机床型号 CK6132S 程序段号 N41-N49 加工内容 车螺纹 共 9页 第 4 页 编程 校对 审批 符号 含义 循环点 编程原点 换刀点 快速走刀方向 进给走刀方向 数控加工走刀路线图 零件图号 LWZ-01 工序号 2 工步号 3 程序号 %2000 机床型号 CK6132S 程序段号 N1-N8 加工内容 粗车左端外轮廓 共9 页 第5 页 编程 校对 审批 符号 含义 循环点 编程原点 换刀点 快速走刀方向 进给走刀方向 数控加工走刀路线图 零件图号 LWZ-01 工序号 2 工步号 4 程序号 %2000 机床型号 CK6132S 程序段号 N9-N21 加工内容 精车左端外轮廓 共 9页 第 6 页 编程 校对 审批 符号 含义 循环点 编程原点 换刀点 快速走刀方向 进给走刀方向 数控加
