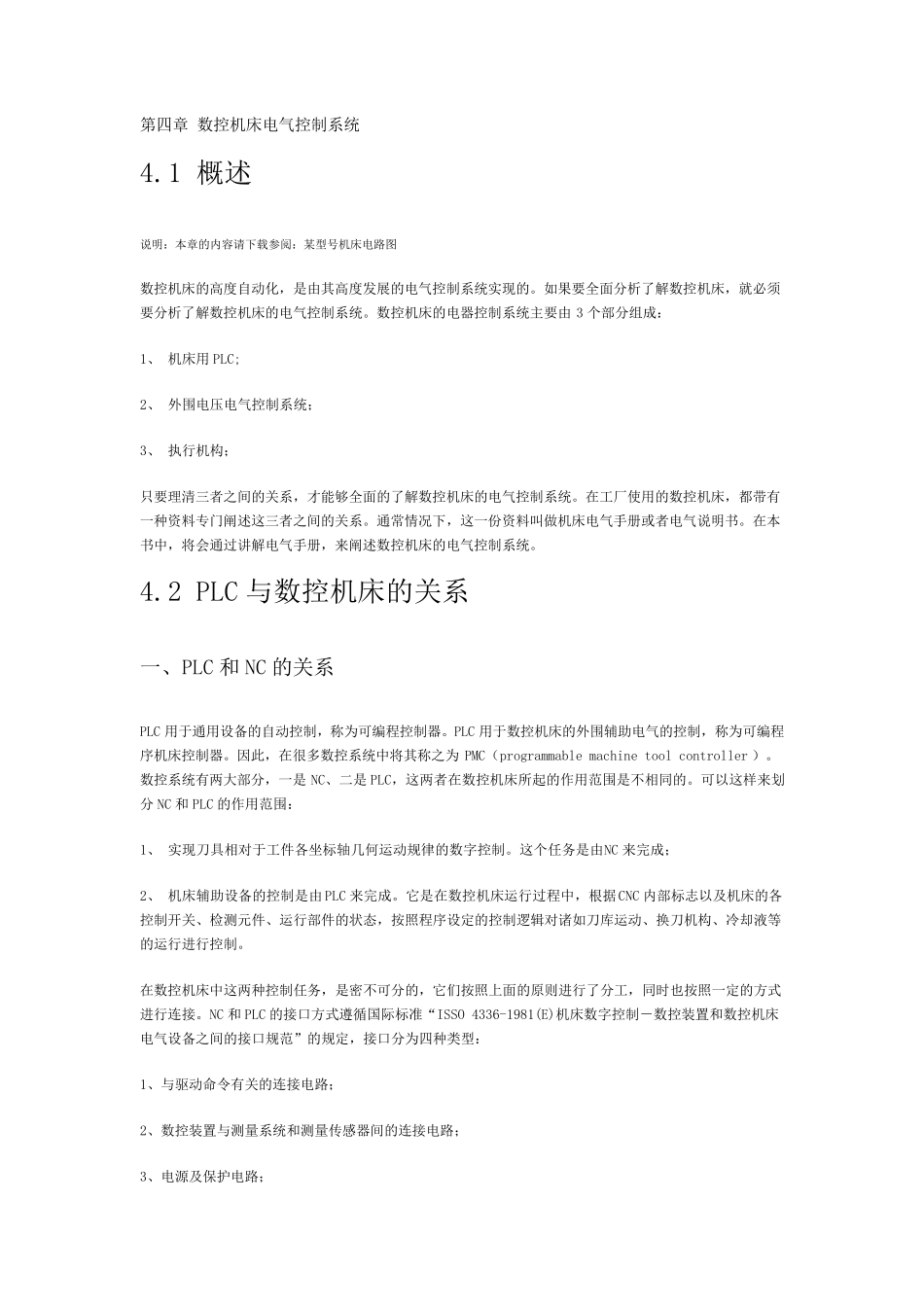

第 四 章 数 控 机 床 电 气 控 制 系 统 4.1 概 述 说 明 ： 本 章 的 内 容 请 下 载 参 阅 ： 某 型 号 机 床 电 路 图 数 控 机 床 的 高 度 自 动 化 ， 是 由 其 高 度 发 展 的 电 气 控 制 系 统 实 现 的 。 如 果 要 全 面 分 析 了 解 数 控 机 床 ， 就 必 须要 分 析 了 解 数 控 机 床 的 电 气 控 制 系 统 。 数 控 机 床 的 电 器 控 制 系 统 主 要 由3 个 部 分 组 成 ： 1、 机 床 用 PLC; 2、 外 围 电 压 电 气 控 制 系 统 ； 3、 执 行 机 构 ； 只 要 理 清 三 者 之 间 的 关 系 ， 才 能 够 全 面 的 了 解 数 控 机 床 的 电 气 控 制 系 统 。 在 工 厂 使 用 的 数 控 机 床 ， 都 带 有一 种 资 料 专 门 阐 述 这 三 者 之 间 的 关 系 。 通 常 情 况 下 ， 这 一 份 资 料 叫 做 机 床 电 气 手 册 或 者 电 气 说 明 书 。 在 本书 中 ， 将 会 通 过 讲 解 电 气 手 册 ， 来 阐 述 数 控 机 床 的 电 气 控 制 系 统 。 4.2 PLC 与 数 控 机 床 的 关 系 一 、 PLC 和 NC 的 关 系 PLC 用 于 通 用 设 备 的 自 动 控 制 ， 称 为 可 编 程 控 制 器 。 PLC 用 于 数 控 机 床 的 外 围 辅 助 电 气 的 控 制 ， 称 为 可 编 程序 机 床 控 制 器 。 因此， 在 很多数 控 系 统 中 将 其 称 之 为PMC（programmable machine tool controller ）。数 控 系 统 有 两大部 分 ， 一 是NC、 二是 PLC， 这 两者 在 数 控 机 床 所起的 作用 范围 是 不相同的 。 可 以这 样来 划分 NC 和 PLC 的 作用 范围 ： 1、 实 现 刀具相对于 工 件各坐标轴几何运动 规律的 数 字控 制 。 这 个 任务是 由 NC 来 完成 ； 2、 机 床 辅 助 设 备 的 控 制 是 由 PLC 来 完成 。 它是 在 数 控 机 床 运行 过 程 中 ， 根据CNC 内 部 标志以及机 床 的 各控 制 开关 、 检测元件、 运行 部 件的 状态， 按照程 序 设 定的 控 制 逻辑对诸如 ...
