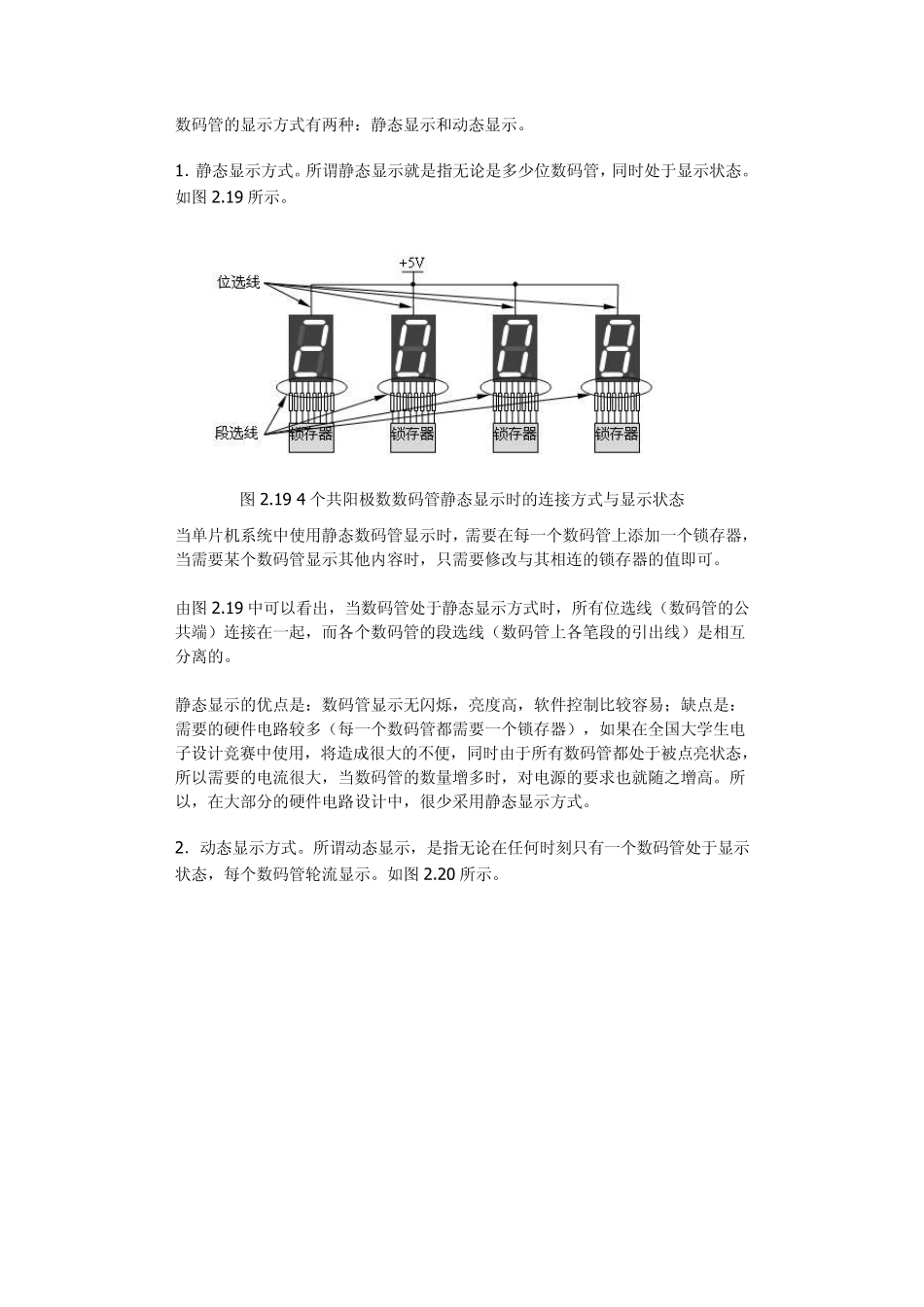

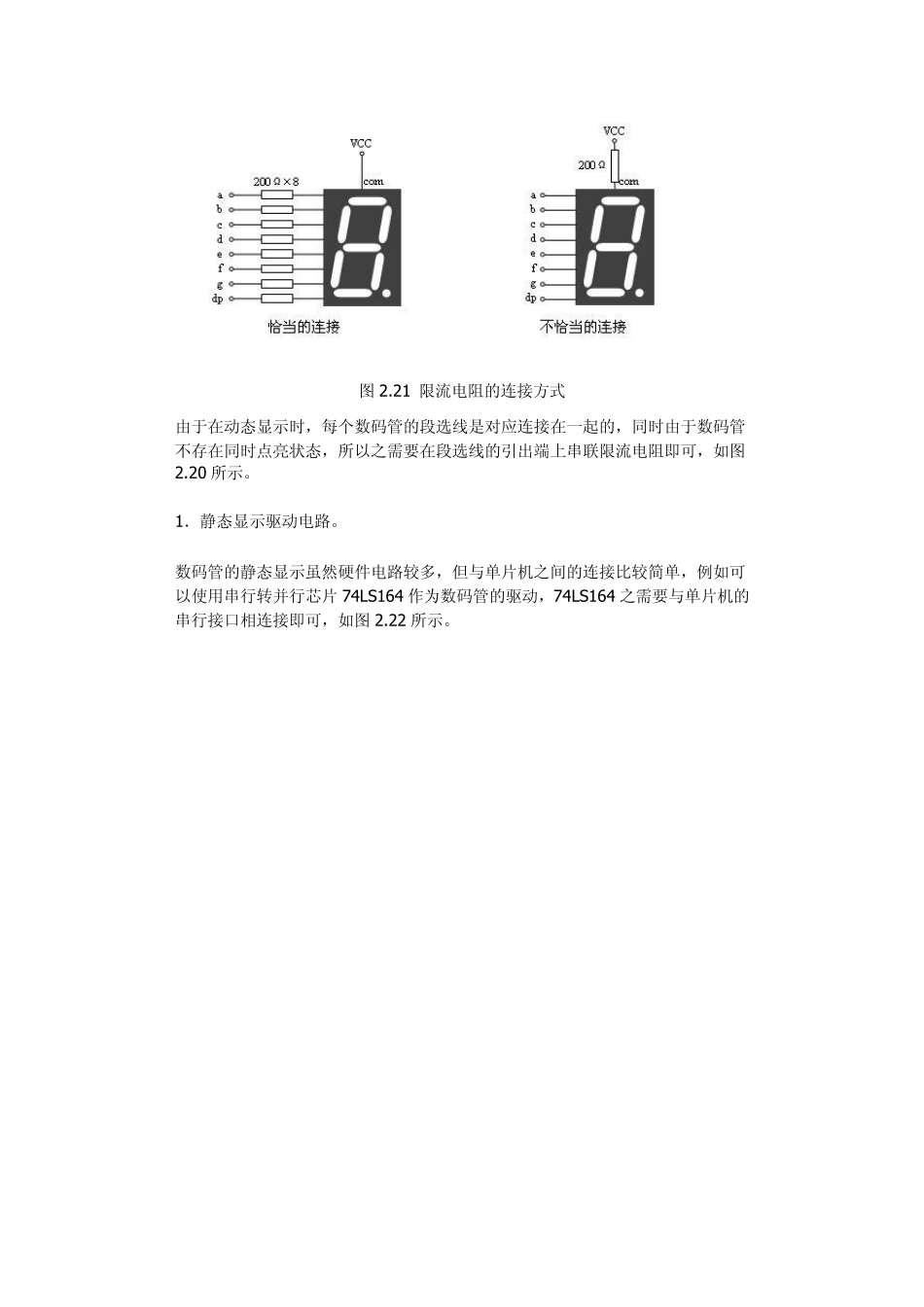

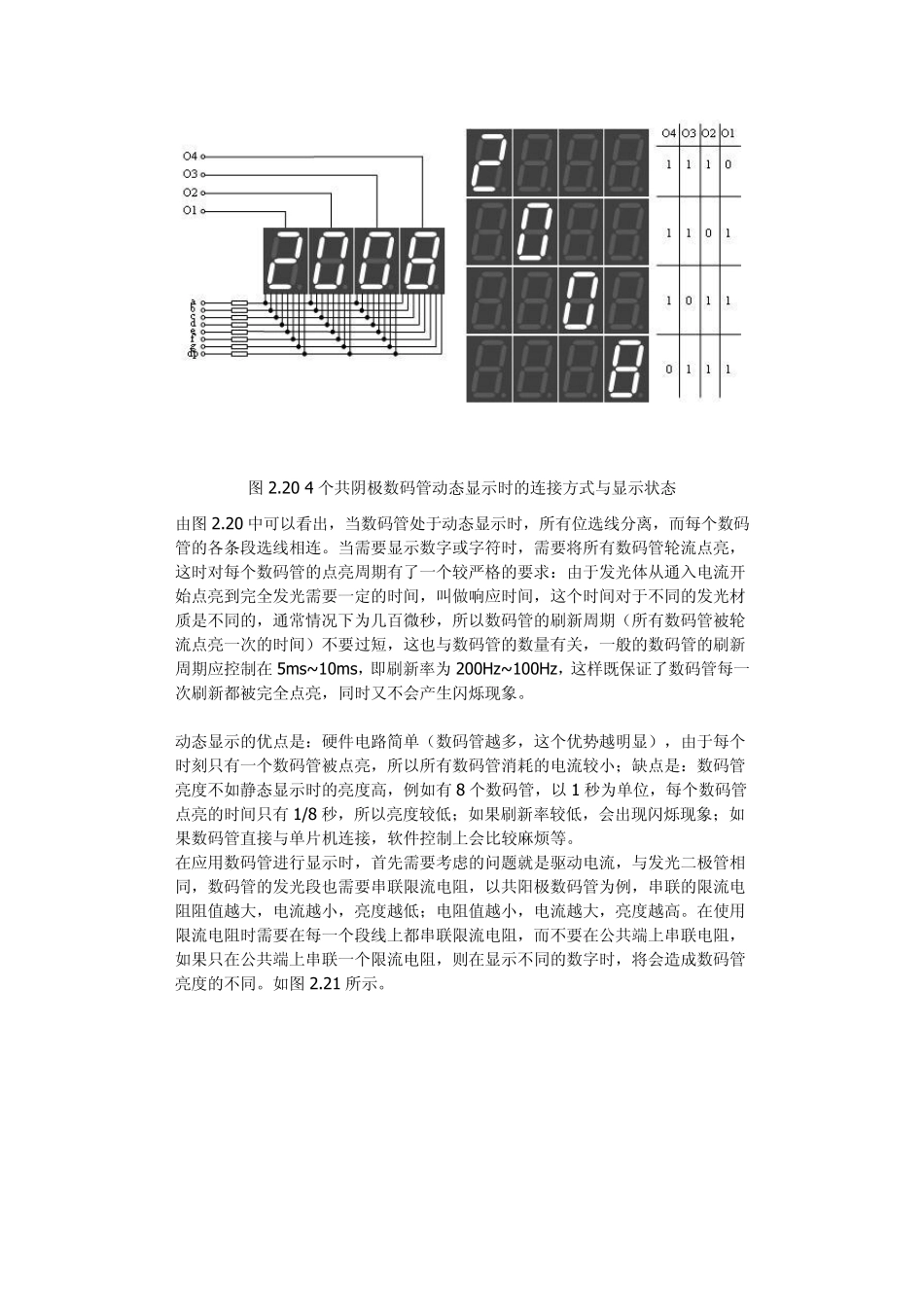

数码管的显示方式有两种:静态显示和动态显示。 1.静态显示方式。所谓静态显示就是指无论是多少位数码管,同时处于显示状态。如图 2.19 所示。 图 2.19 4 个共阳极数数码管静态显示时的连接方式与显示状态 当单片机系统中使用静态数码管显示时,需要在每一个数码管上添加一个锁存器,当需要某个数码管显示其他内容时,只需要修改与其相连的锁存器的值即可。 由图 2.19 中可以看出,当数码管处于静态显示方式时,所有位选线(数码管的公共端)连接在一起,而各个数码管的段选线(数码管上各笔段的引出线)是相互分离的。 静态显示的优点是:数码管显示无闪烁,亮度高,软件控制比较容易;缺点是:需要的硬件电路较多(每一个数码管都需要一个锁存器),如果在全国大学生电子设计竞赛中使用,将造成很大的不便,同时由于所有数码管都处于被点亮状态,所以需要的电流很大,当数码管的数量增多时,对电源的要求也就随之增高。所以,在大部分的硬件电路设计中,很少采用静态显示方式。 2.动态显示方式。所谓动态显示,是指无论在任何时刻只有一个数码管处于显示状态,每个数码管轮流显示。如图 2.20 所示。 图2.20 4 个共阴极数码管动态显示时的连接方式与显示状态 由图2.20 中可以看出,当数码管处于动态显示时,所有位选线分离,而每个数码管的各条段选线相连。当需要显示数字或字符时,需要将所有数码管轮流点亮,这时对每个数码管的点亮周期有了一个较严格的要求:由于发光体从通入电流开始点亮到完全发光需要一定的时间,叫做响应时间,这个时间对于不同的发光材质是不同的,通常情况下为几百微秒,所以数码管的刷新周期(所有数码管被轮流点亮一次的时间)不要过短,这也与数码管的数量有关,一般的数码管的刷新周期应控制在 5ms~ 10ms,即刷新率为 200Hz~ 100Hz,这样既保证了数码管每一次刷新都被完全点亮,同时又不会产生闪烁现象。 动态显示的优点是:硬件电路简单(数码管越多,这个优势越明显),由于每个时刻只有一个数码管被点亮,所以所有数码管消耗的电流较小;缺点是:数码管亮度不如静态显示时的亮度高,例如有8 个数码管,以1 秒为单位,每个数码管点亮的时间只有1/8 秒,所以亮度较低;如果刷新率较低,会出现闪烁现象;如果数码管直接与单片机连接,软件控制上会比较麻烦等。 在应用数码管进行显示时,首先需要考虑的问题就是驱动电流,与发光二极管相同,数码管的发光段也需要串联限流电阻,以共...
