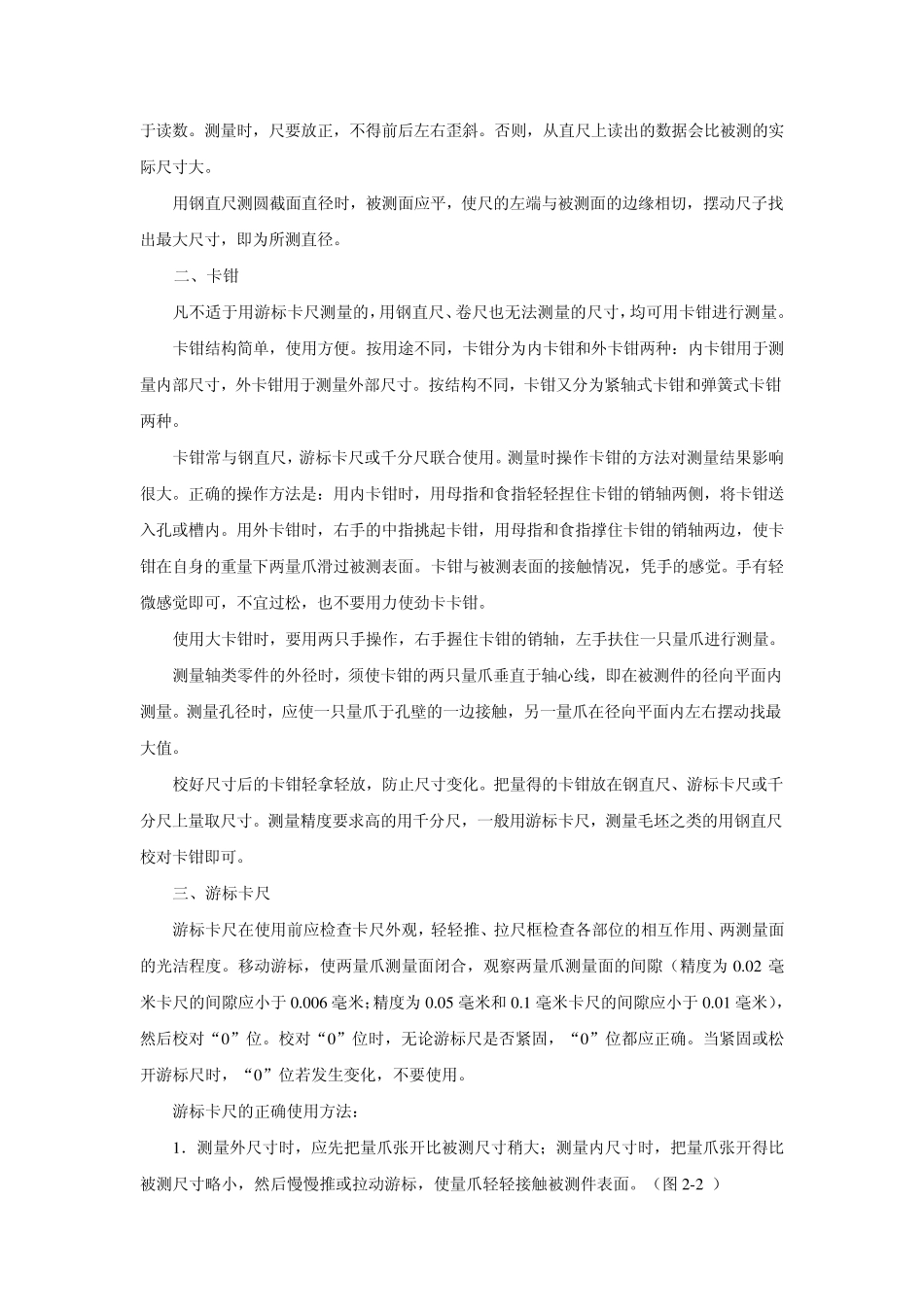

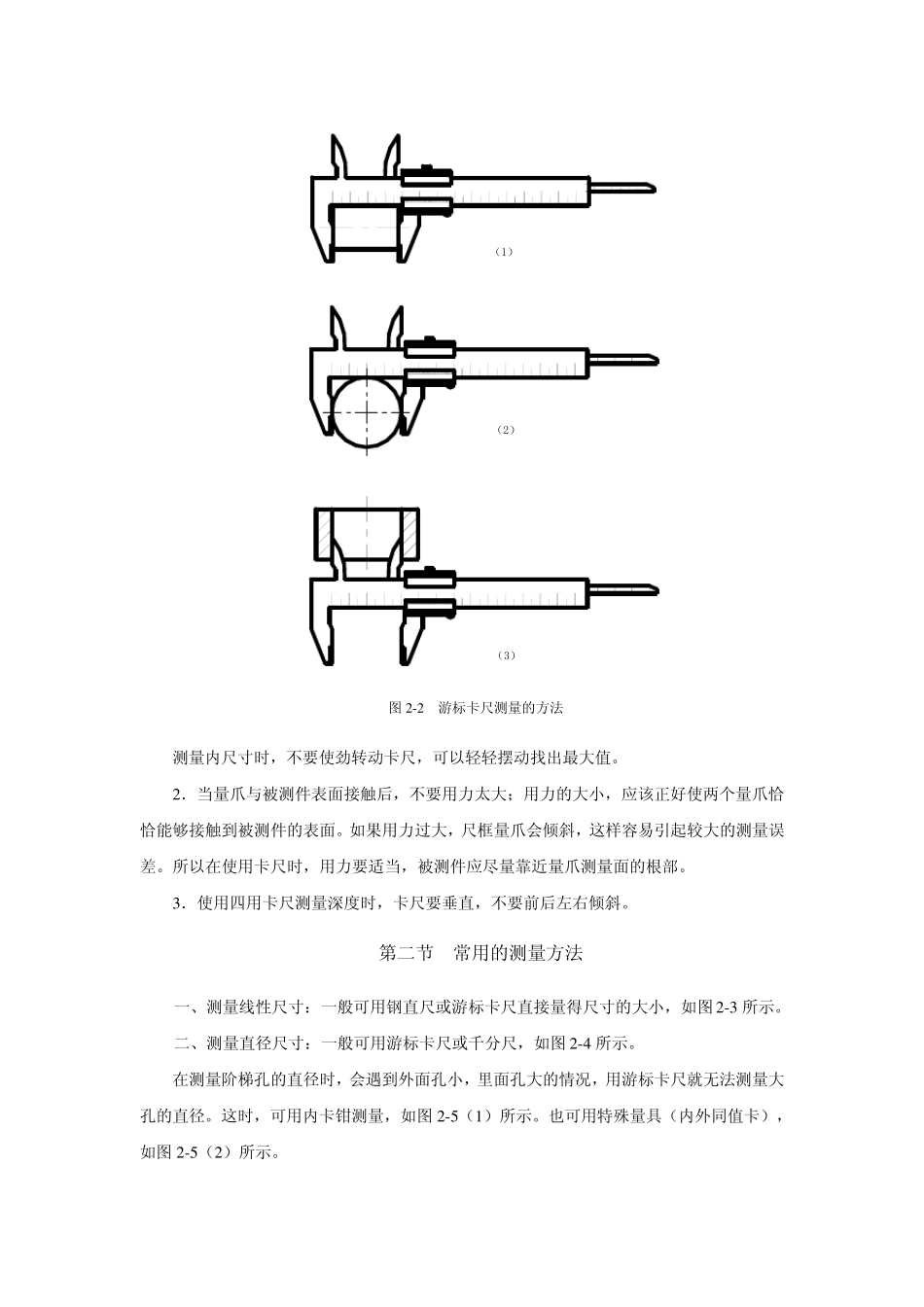

第二章 测量工具及其使用方法 第一节 测量工具 量具或检验的工具，称为计量器具，其中比较简单的称为量具；具有传动放大或细分机构的称为量仪。 一般的测绘工作使用的量具有： 简易量具：有塞尺、钢直尺、卷尺和卡钳等，用于测量精度要求不高的尺寸。 游标量具：有游标卡尺、高度游标卡尺、深度游标卡尺、齿厚游标卡尺和公法线游标卡尺等，用于测量精密度要求较高的尺寸。 千分量具：有内径千分尺、外径千分尺和深度千分尺等，用于测量高精度要求的尺寸。 平直度量具：水平仪，用于水平度测量。 角度量具：有直角尺、角度尺和正弦尺等，用于角度测量。 根据我们教学的具体情况，这里仅简单介绍一下钢直尺、卡钳、游标卡尺的使用方法。图 2 -1 为几种常用的测量工具。 112345678910111213141523456（1）钢直尺（3）游标卡尺（4）外卡钳（2）千分尺（5）内卡钳 图 2-1 测量工具 一、钢直尺 使用钢直尺时，应以左端的零刻度线为测量基准，这样不仅便于找正测量基准，而且便于读数。测量时，尺要放正，不得前后左右歪斜。否则，从直尺上读出的数据会比被测的实际尺寸大。 用钢直尺测圆截面直径时，被测面应平，使尺的左端与被测面的边缘相切，摆动尺子找出最大尺寸，即为所测直径。 二、卡钳 凡不适于用游标卡尺测量的，用钢直尺、卷尺也无法测量的尺寸，均可用卡钳进行测量。 卡钳结构简单，使用方便。按用途不同，卡钳分为内卡钳和外卡钳两种：内卡钳用于测量内部尺寸，外卡钳用于测量外部尺寸。按结构不同，卡钳又分为紧轴式卡钳和弹簧式卡钳两种。 卡钳常与钢直尺，游标卡尺或千分尺联合使用。测量时操作卡钳的方法对测量结果影响很大。正确的操作方法是：用内卡钳时，用母指和食指轻轻捏住卡钳的销轴两侧，将卡钳送入孔或槽内。用外卡钳时，右手的中指挑起卡钳，用母指和食指撑住卡钳的销轴两边，使卡钳在自身的重量下两量爪滑过被测表面。卡钳与被测表面的接触情况，凭手的感觉。手有轻微感觉即可，不宜过松，也不要用力使劲卡卡钳。 使用大卡钳时，要用两只手操作，右手握住卡钳的销轴，左手扶住一只量爪进行测量。 测量轴类零件的外径时，须使卡钳的两只量爪垂直于轴心线，即在被测件的径向平面内测量。测量孔径时，应使一只量爪于孔壁的一边接触，另一量爪在径向平面内左右摆动找最大值。 校好尺寸后的卡钳轻拿轻放，防止尺寸变化。把量得的卡钳放在钢直尺、游标卡尺或千分尺上量取尺寸。测量精度要求高的用千分...
