测量放线要点VIP免费

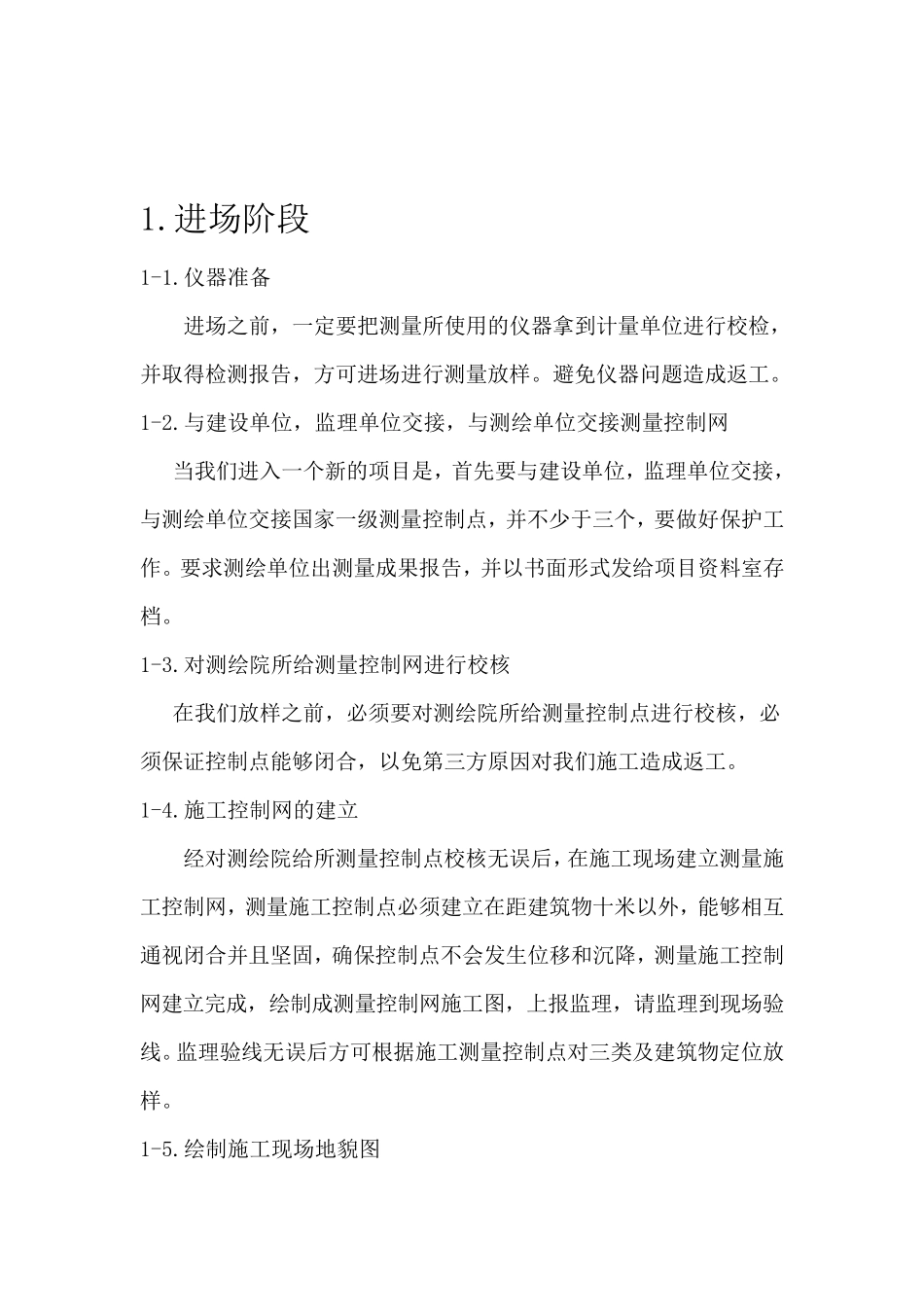

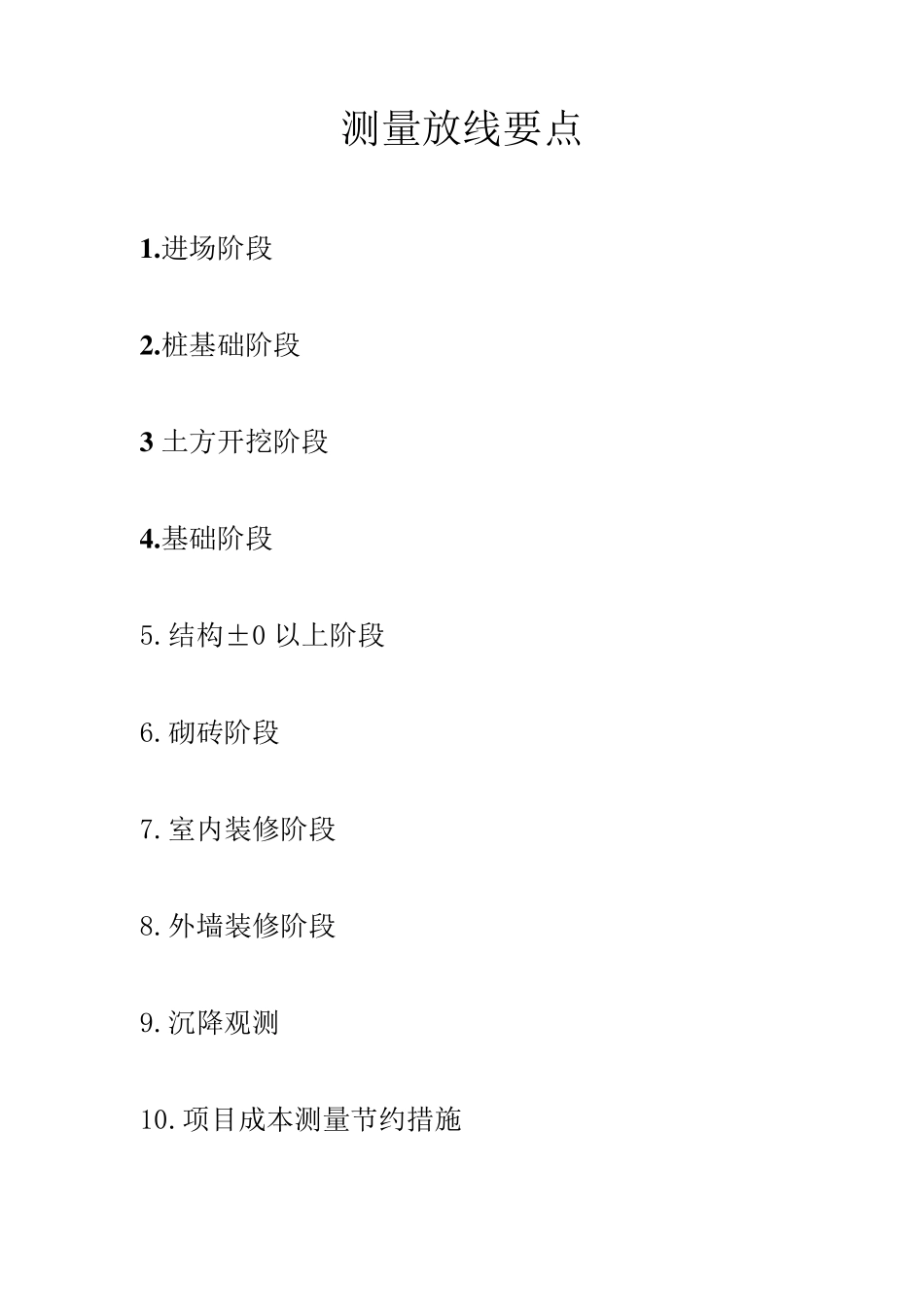

测量放线要点 1 .进场阶段 2 .桩基础阶段 3 土方开挖阶段 4 .基础阶段 5.结构±0 以上阶段 6.砌砖阶段 7.室内装修阶段 8.外墙装修阶段 9.沉降观测 10.项目成本测量节约措施 1.进场阶段 1-1.仪器准备 进场之前，一定要把测量所使用的仪器拿到计量单位进行校检，并取得检测报告，方可进场进行测量放样。避免仪器问题造成返工。 1-2.与建设单位，监理单位交接，与测绘单位交接测量控制网 当我们进入一个新的项目是，首先要与建设单位，监理单位交接，与测绘单位交接国家一级测量控制点，并不少于三个，要做好保护工作。要求测绘单位出测量成果报告，并以书面形式发给项目资料室存档。 1-3.对测绘院所给测量控制网进行校核 在我们放样之前，必须要对测绘院所给测量控制点进行校核，必须保证控制点能够闭合，以免第三方原因对我们施工造成返工。 1-4.施工控制网的建立 经对测绘院给所测量控制点校核无误后，在施工现场建立测量施工控制网，测量施工控制点必须建立在距建筑物十米以外，能够相互通视闭合并且坚固，确保控制点不会发生位移和沉降，测量施工控制网建立完成，绘制成测量控制网施工图，上报监理，请监理到现场验线。监理验线无误后方可根据施工测量控制点对三类及建筑物定位放样。 1-5.绘制施工现场地貌图 刚进场的场地可能会有许多影响我们施工的障碍物，如水塘，高压线，正在使用的道路，土堆，待拆建筑物等，我们要根据施工测量控制点将障碍物的位置，高程测出来，并绘制到总平面图里，根据图纸催业主或第三方单位将障碍物移除，确保场地平整。 2.桩基础阶段 2-1.桩位编号 一栋建筑物一般会有成百上千根桩，为了确保桩基施工放样不漏桩，我们对每根桩进行编号，编号顺序一般以每种桩一个号码段，如Z1 编 1-50，Z2 编 51-100 等以此类推。注意确认桩的总数量，是否出现漏编现象。 2-2.桩位坐标 桩位编号编好以后，我们可根据总平面图将筑物大角轴线坐标将每根桩位置绘制到平面图内，然后将每根桩桩心位置利用CAD 坐标标注软件将桩心坐标标注出来。并上报监理单位复核，确保无误后方可后续施工。注意利用CAD 标注坐标时将捕捉对象只设成圆心，防止标注时捕捉错误，将坐标标注也标错。 2-3.桩位放样 根据测量控制网与桩位坐标，可以将每根桩的位置定出来，用钢筋头或筷子等将桩心位置标记出来，根据桩心将桩径用白灰画 出来，然后人 工挖 出桩施工护 筒 位置，等护 筒 放好以后，再 进行复测...
