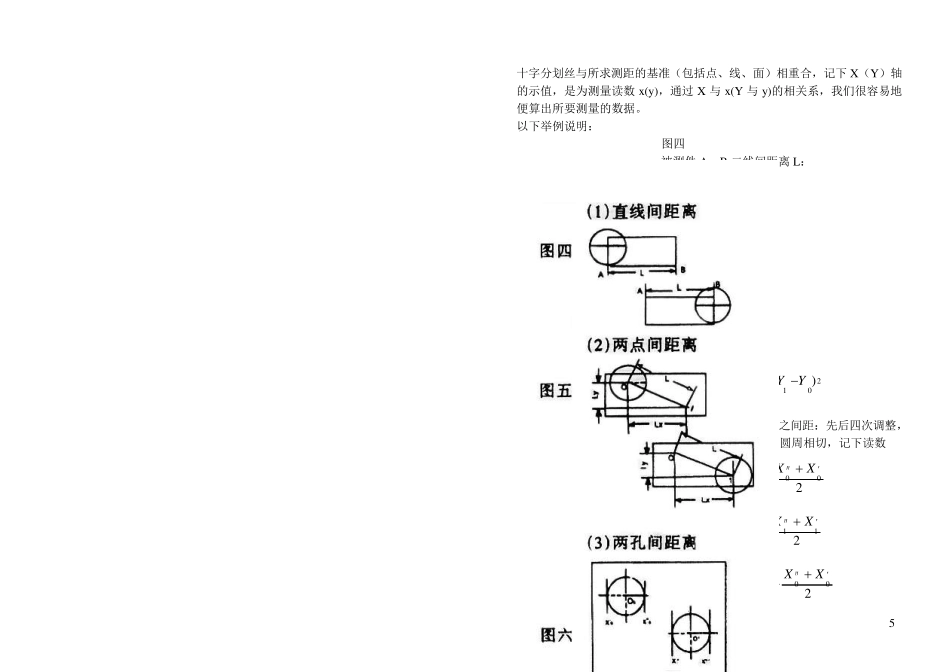

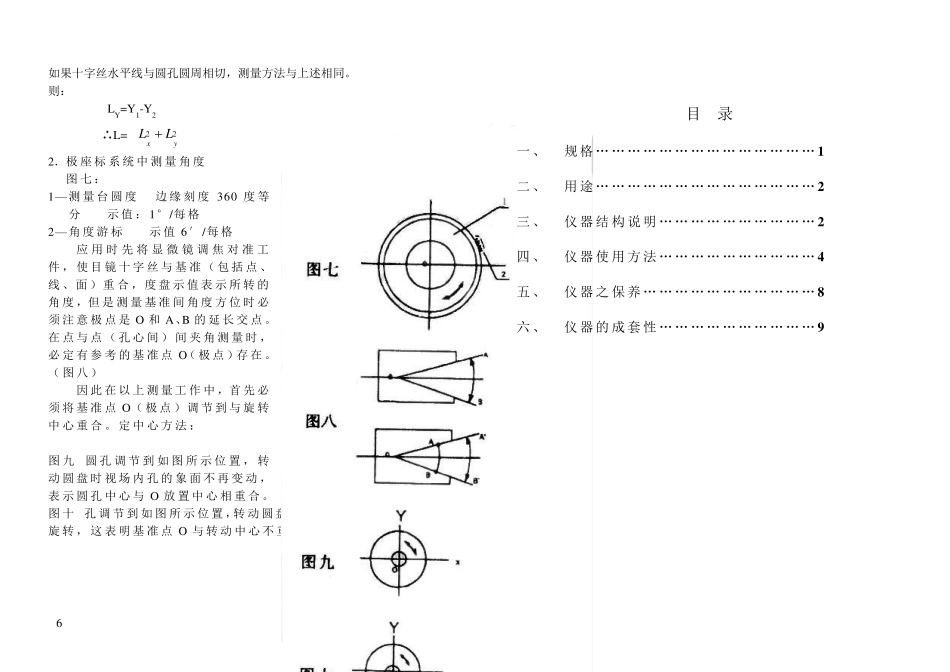

如果十字丝水平线与圆孔圆周相切，测量方法与上述相同。 则： LY=Y 1-Y 2 ∴L=22yxLL 2．极座标系统中测量角度 图七： 1— 测量台圆度 边缘刻度360 度等分 示值：1°/每 格 2— 角度游 标 示值6′ /每 格 应 用 时 先 将 显 微 镜 调 焦 对 准 工件 ，使 目 镜 十字丝与基 准 （ 包 括 点 、线、面 ）重 合 ，度盘 示值表 示所 转 的角度，但 是 测量基 准 间 角度方位 时 必须 注 意 极点 是 O 和 A、B 的 延 长 交 点 。在 点 与点 （ 孔心 间 ） 间 夹 角测量时 ，必 定 有 参 考 的 基 准 点 O（ 极点 ）存 在 。（ 图八 ） 因 此 在 以 上测量工 作 中，首 先 必须 将 基 准 点 O （ 极点 ）调 节 到 与旋 转中心 重 合 。定 中心 方法： 图九 圆孔调 节 到 如图所 示位 置 ，转动 圆盘 时 视 场 内 孔的 象 面 不 再 变 动 ，表 示圆孔中心 与O 放 置 中心 相重 合 。 图十 孔调 节 到 如图所 示位 置 ，转 动 圆盘 时 孔中心 O 沿 虚 线轨 迹旋 转 ，这 表 明 基 准 点 O 与转 动 中心 不 重 合 。 目 录 一 、 规 格 … … … … … … … … … … … … … … 1 二 、 用 途 … … … … … … … … … … … … … … 2 三 、 仪 器 结 构 说 明 … … … … … … … … … … 2 四 、 仪 器 使 用 方法… … … … … … … … … … 4 五 、 仪 器 之 保 养 … … … … … … … … … … … 8 六 、 仪 器 的 成 套 性 … … … … … … … … … … 9 6 十字分划丝与所求测距的基准（包括点、线、面）相重合，记下X（Y）轴的示值，是为测量读数x(y)，通过X 与x(Y 与y)的相关系，我们很容易地便算出所要测量的数据。 以下举例说明： 图四 被测件A、B 二线间距离L： 初读数 X0 测量读数X1 ∴L= X1- X0 图五 被测件0，1 两点距离 L=22YxLL 初读数X0Y0 测量读数为X1Y1 Lx-X1-X1 LY-Y1-Y0 ∴L=201201)()(YYXX 图六 被测件两圆心O0 与O0 之间距：先后四次调整，使十字丝垂直线与圆孔圆周相切，记下读数 O0 圆心X 轴座标X0=200 XX〃 O1 圆心X 轴座标X1=211 XX〃...
